買ってもいいんですけど、なんとなく自作してみることにしました。
ケーブルはBELDEN 88760。
プラグはCLASSIC PROの R14GAとR14GBです。
はんだは銀入りのWBT-0805。
届いてから気がついたのは車に使用するのでCLASSIC PROのような金属じゃなくてプラスチック製の方が良かったかな？ってとこです。
とくにナビ側は。
見えないところでプラーンとしてしまいますからね。
買ってしまったものは仕方がないので、どこかに固定するようにします。
関係ないけど2mを4本作る気だったのに何故か4mしか買っていませんでした。。

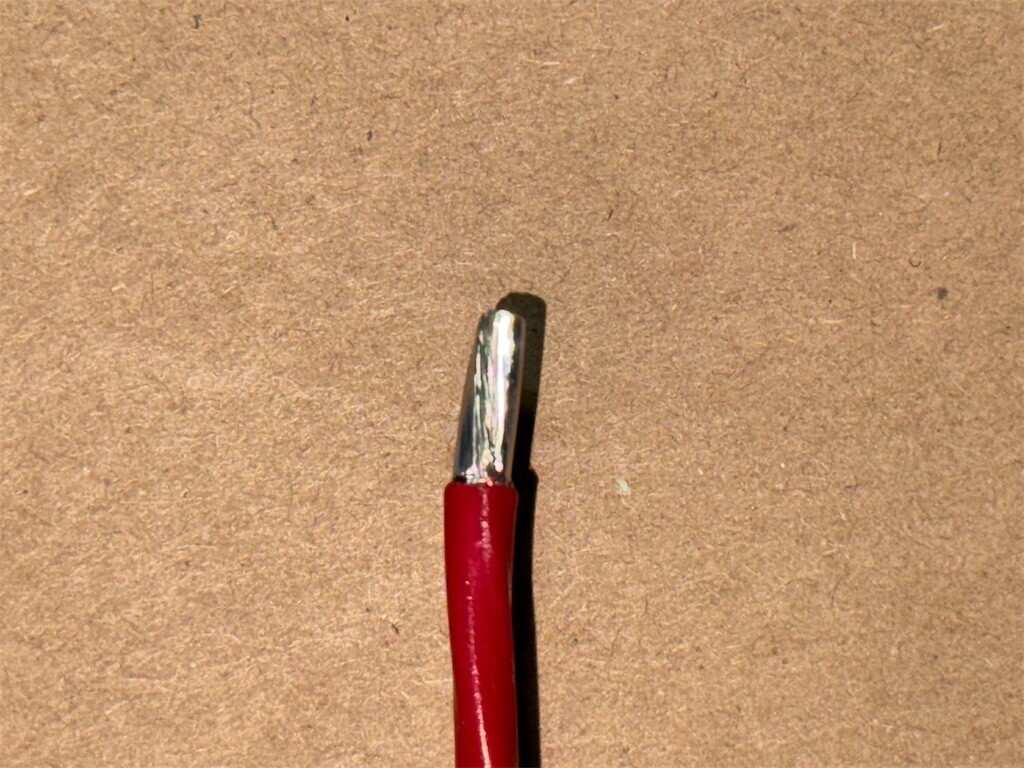

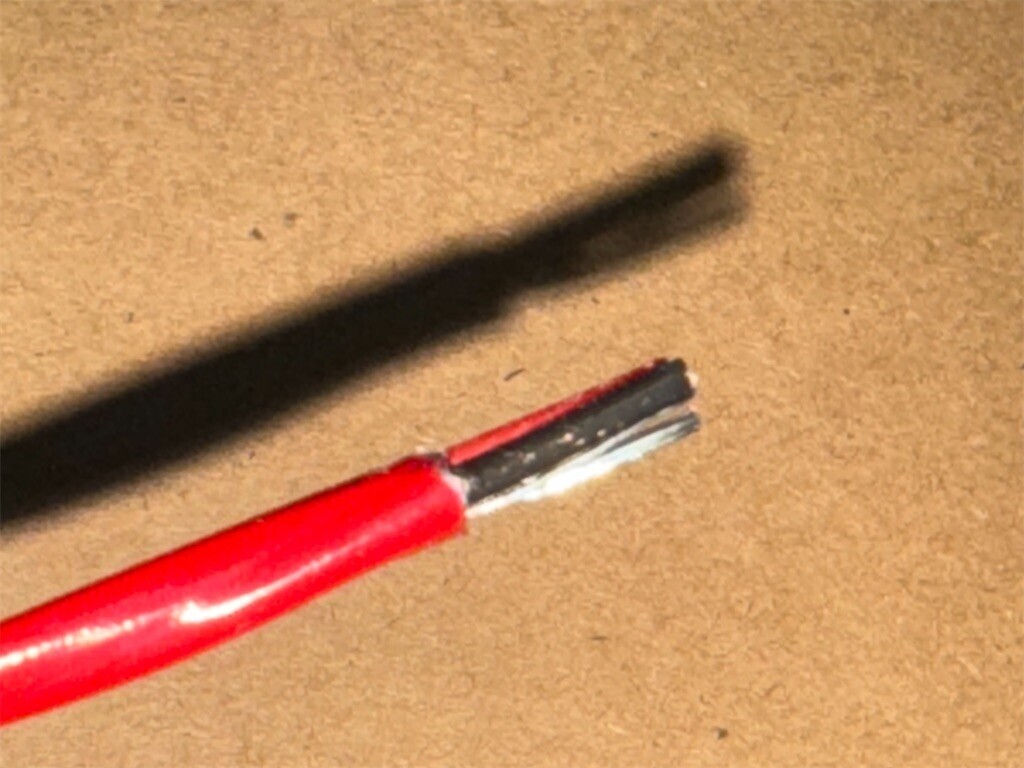

ケーブルは赤い皮膜を剥くとシールド線とアルミ箔が見えます。

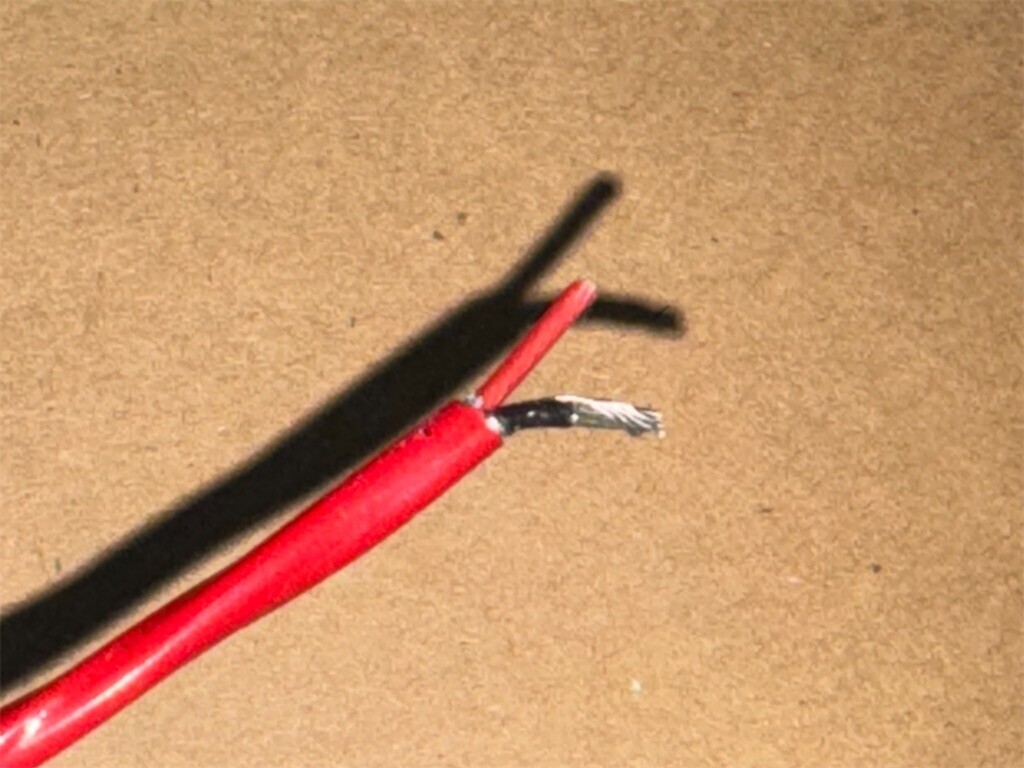

これを剥がすと3本の線が見えます。

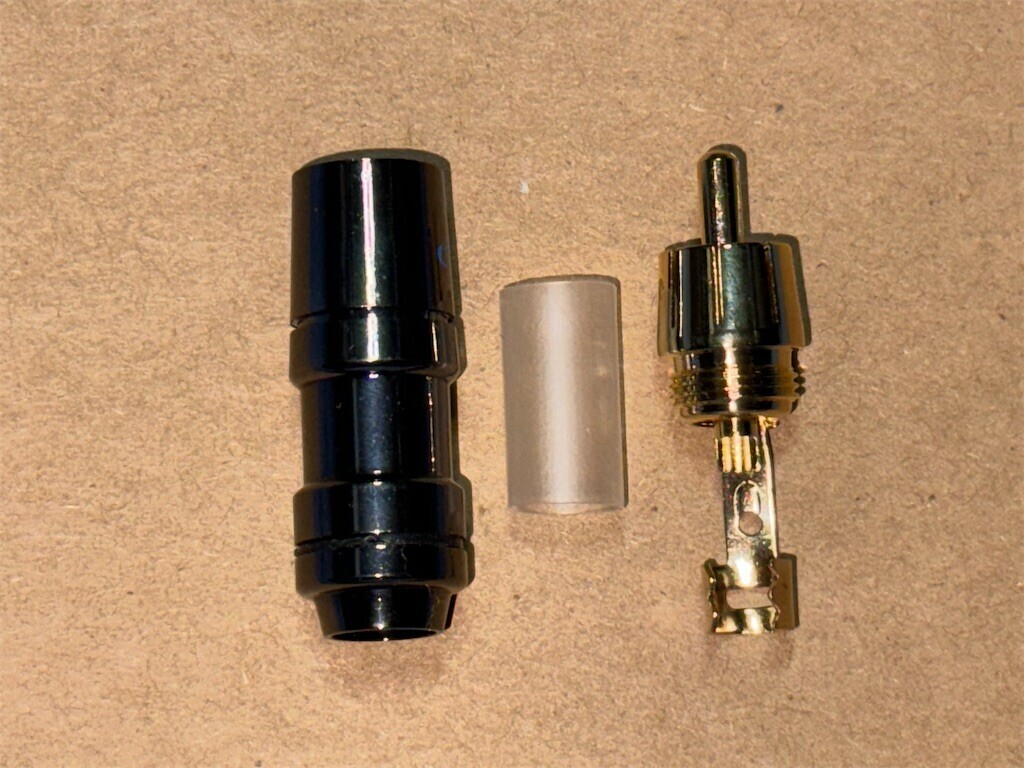

コネクタをバラすとこんな感じ。

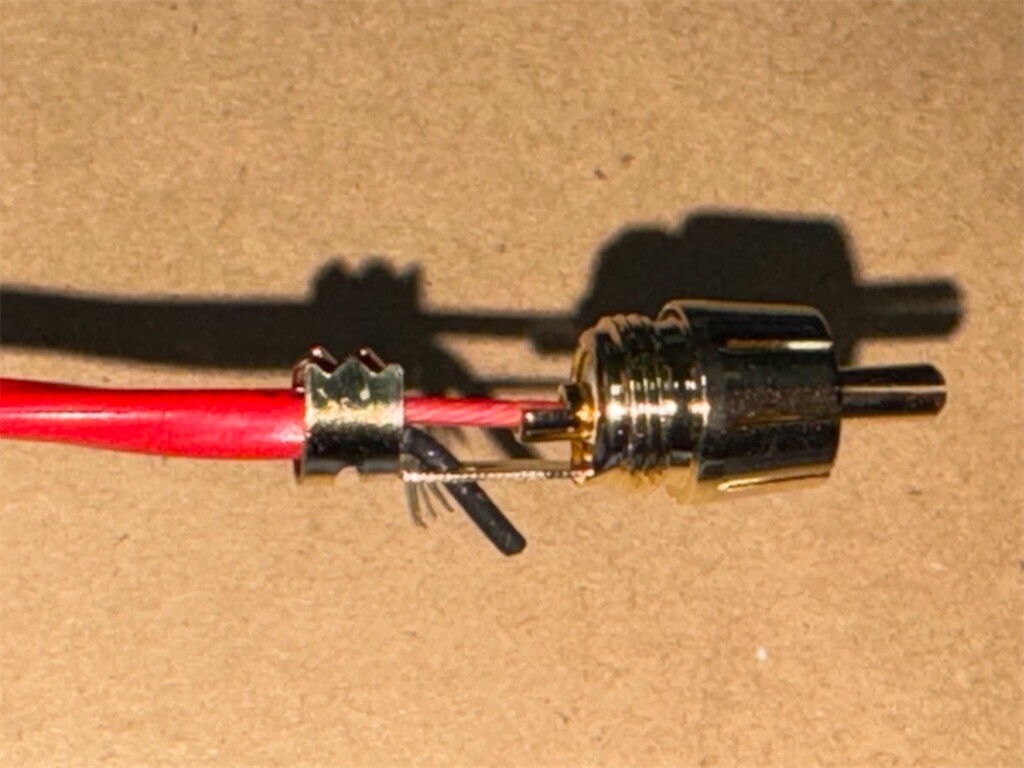

とりあえずホットとコールドの皮膜を剥く前に仮合わせ。
剥いたの皮膜の長さは問題なさそうなのでホットとコールドを剥いていきます。

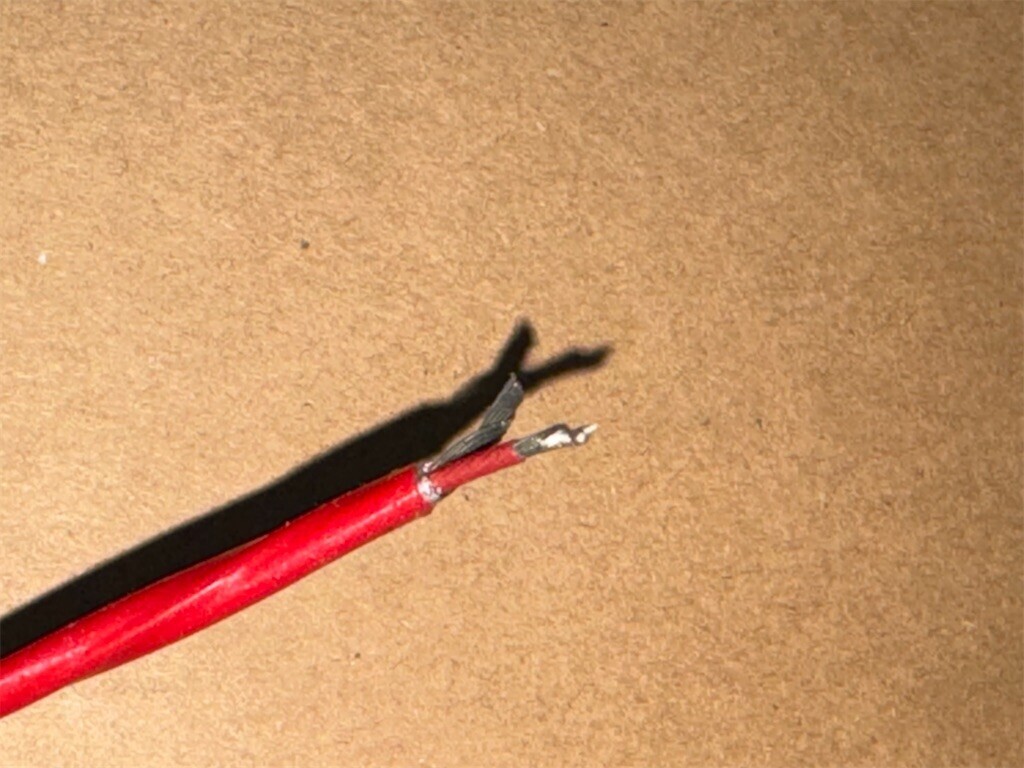

まずは予備はんだ。
予備なのか呼びなのか…

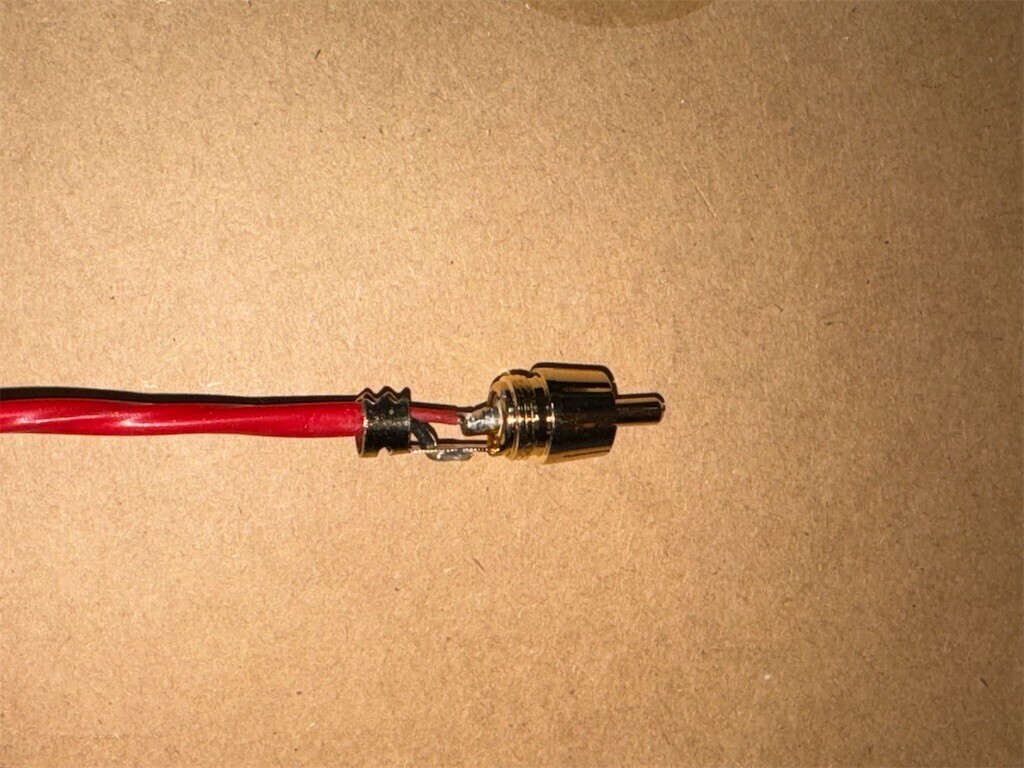

コネクタにはんだ付け。

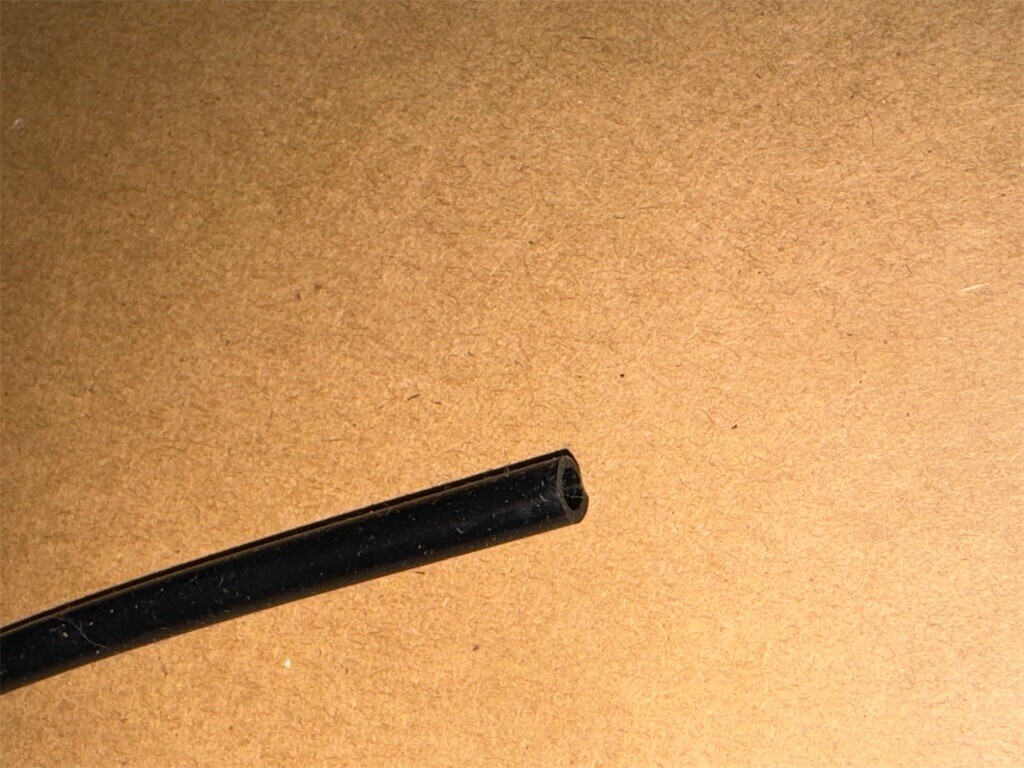

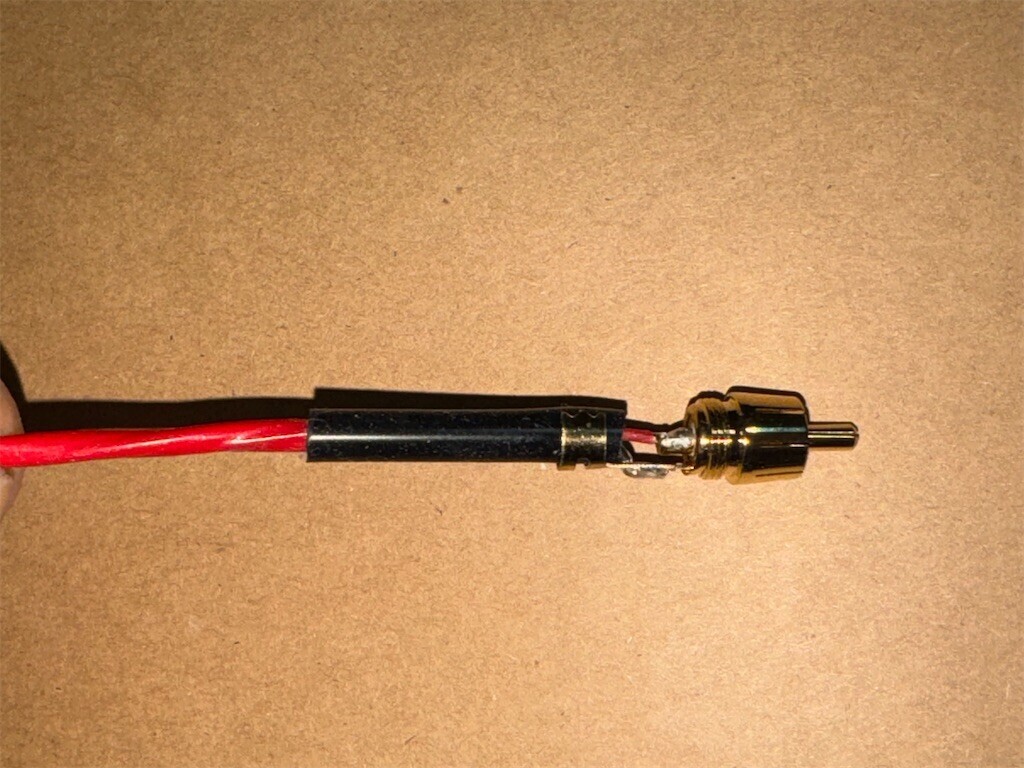

コネクタに対してケーブルが細すぎるので、Amazonで買ったスポンジチューブとやらを通してみます。

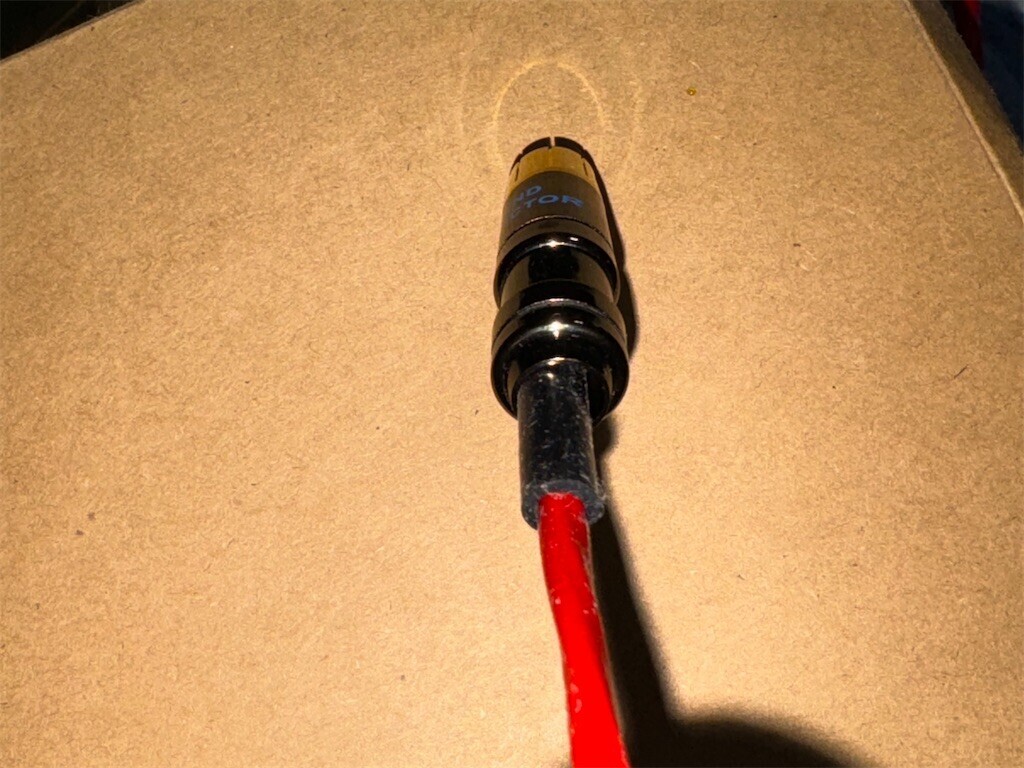

こっちは良さげな感じ。
が、後ろ側からは少し隙間が開いてます。。
いい感じに埋まると思ったのにざんねん(>_<)

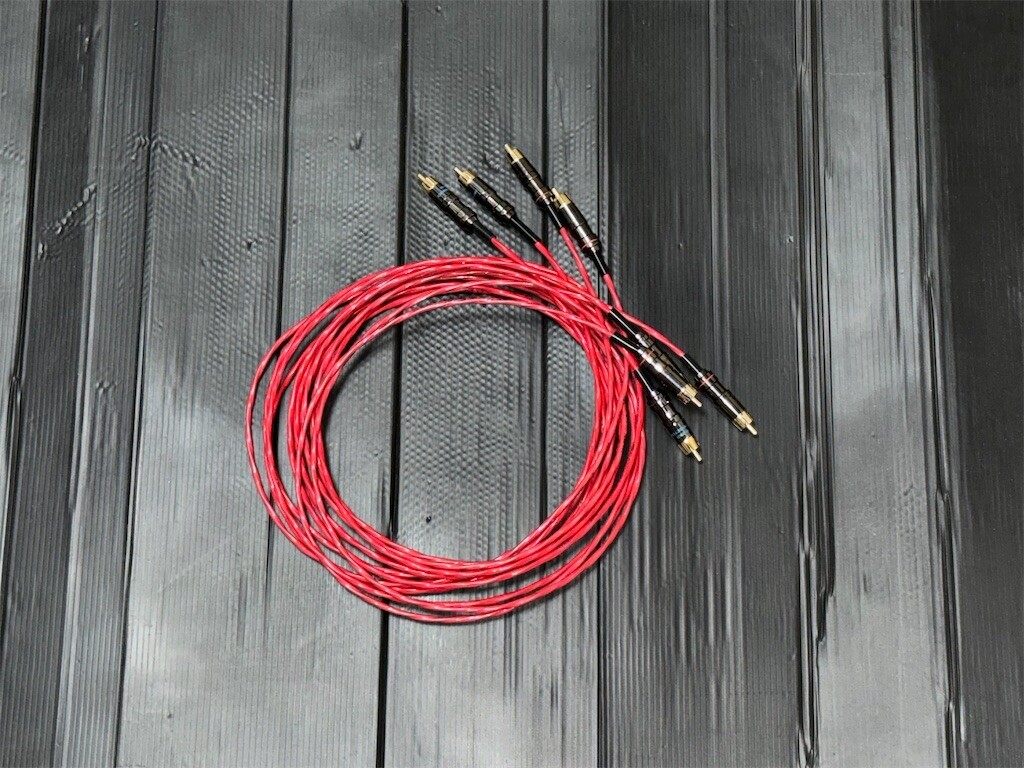

で、フロント用とリア用あわせて4本作成。

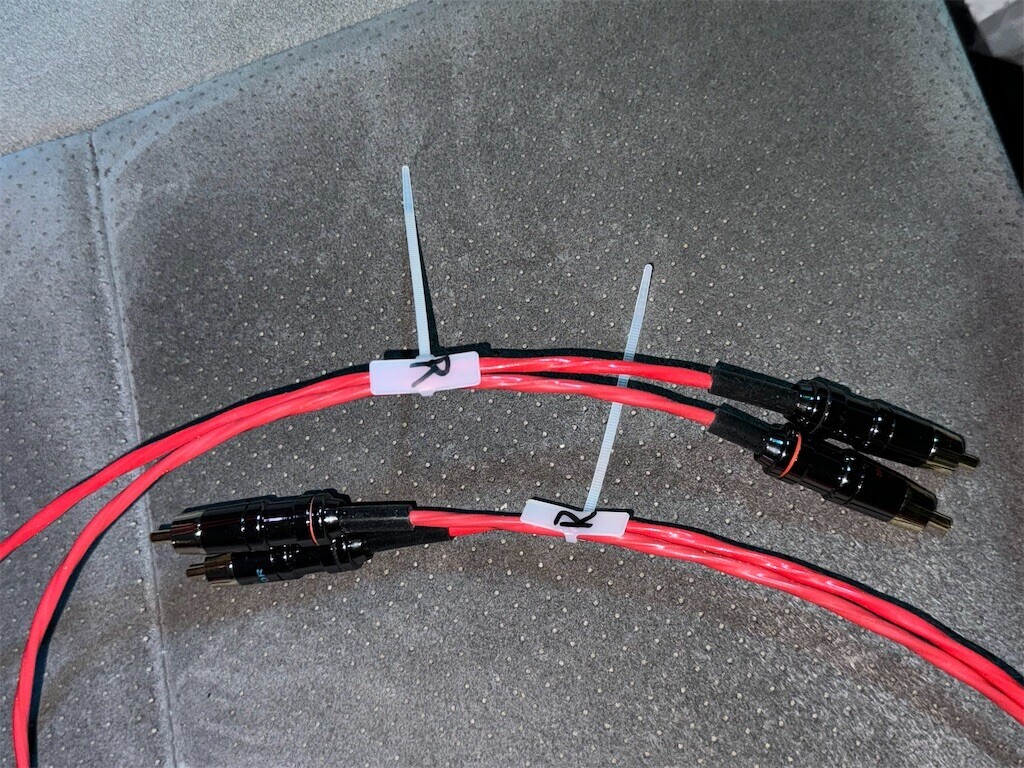

取り付けにあたってフロントとリアを間違えない様にこんなものを使ってみました。
四角いところに前と後ろがわかる様にFとRを書き込んでいます。

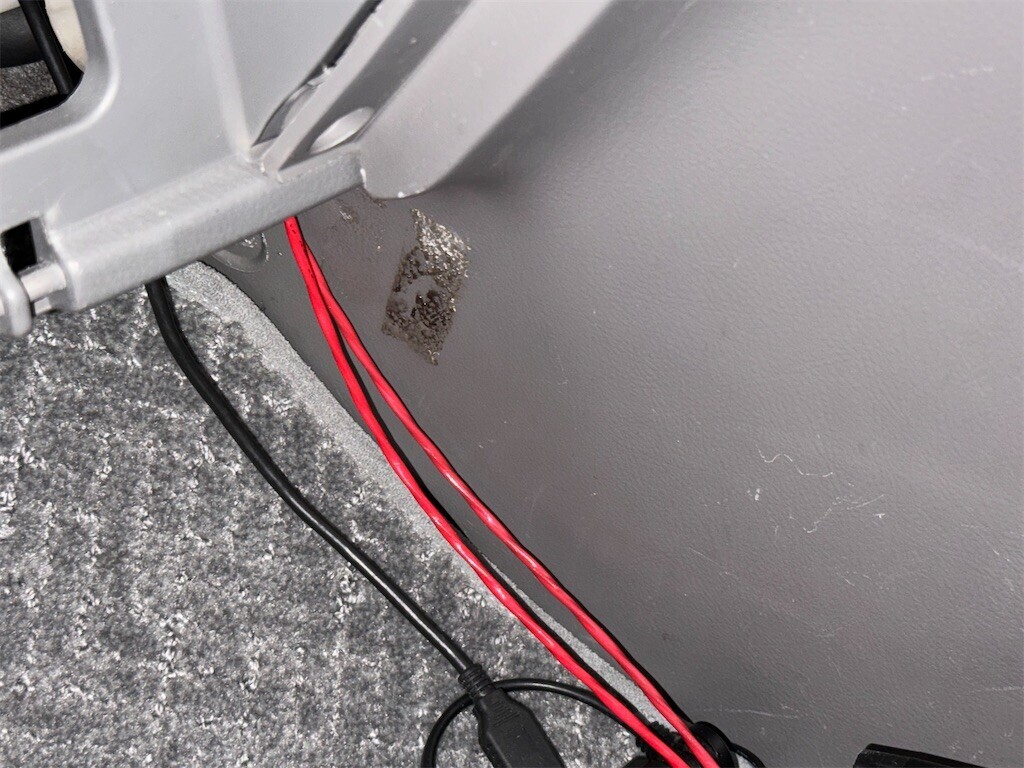

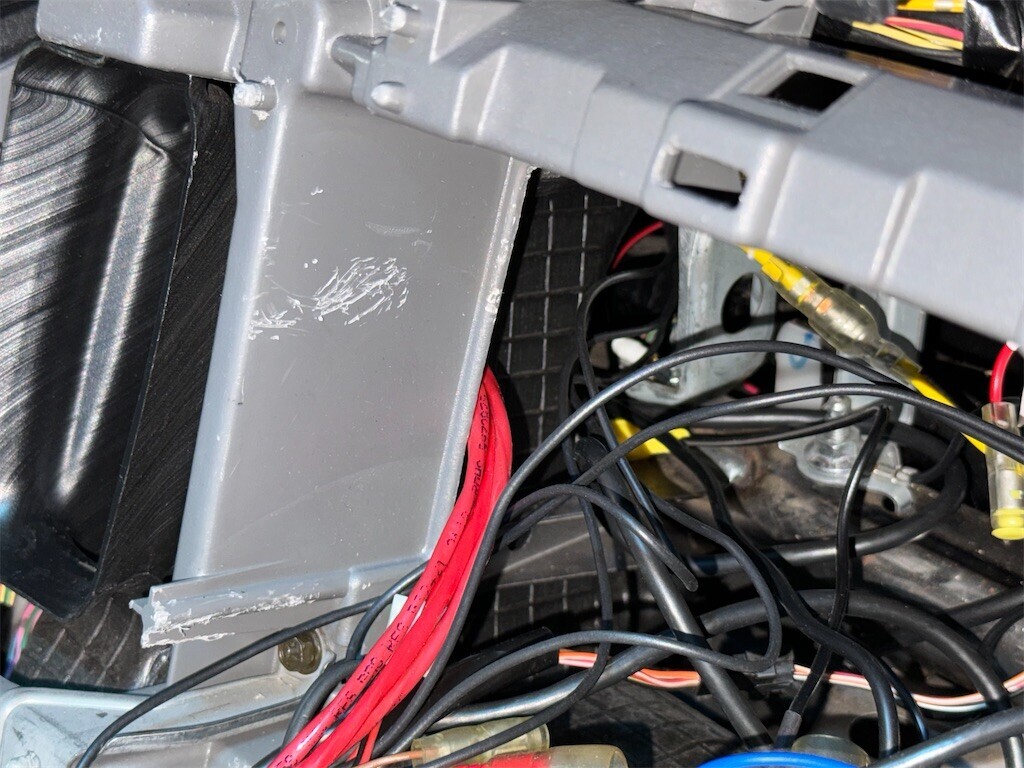

この辺から通して
ここに出します。
センターコンソールの下あたりから出すことも考えたのですが、そうすると加工しなきゃいけなくなるので楽するためにここから出しました笑

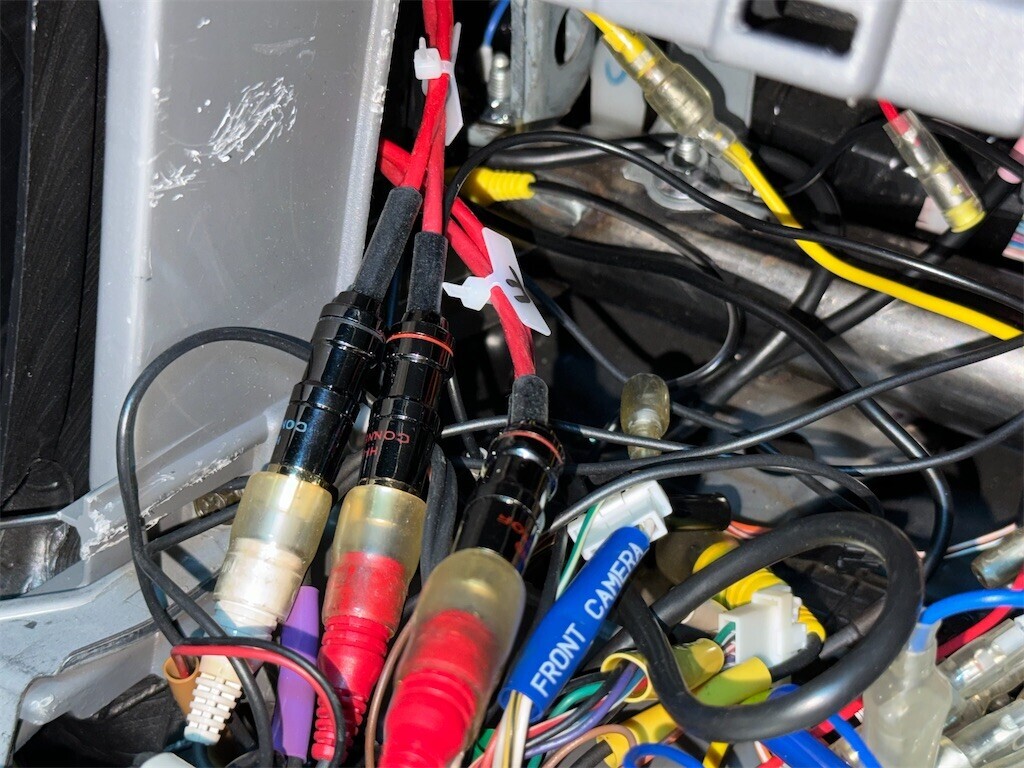

これをナビに接続してついでにリモートオンの配線も通したらとりあえずおしまい。
