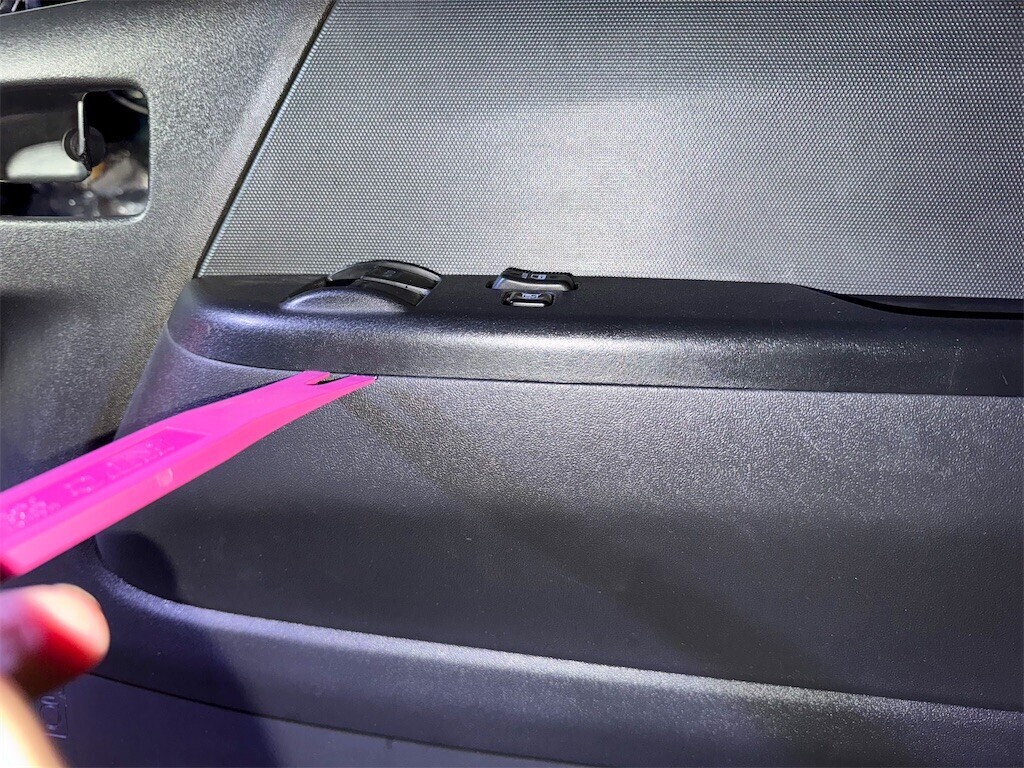

アームレストベースを外します。
調べてアームレストベースというのだと初めて知りました笑

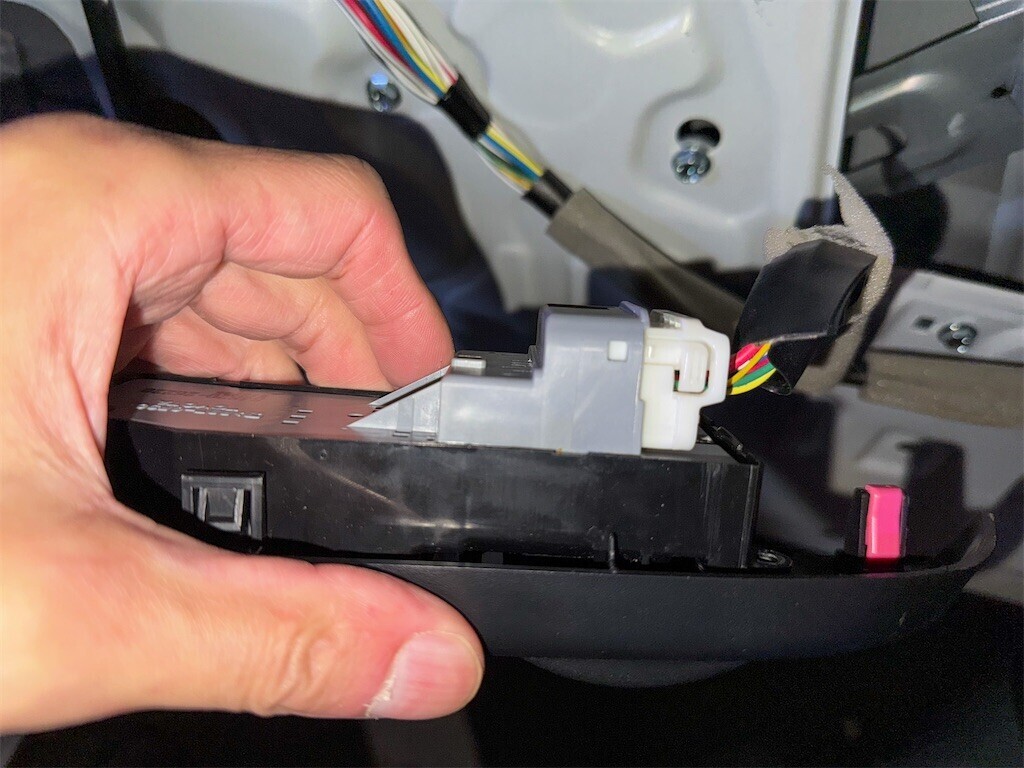

ちょっとボケてしまいましたが、ロックを解除してスライドさせてやります。

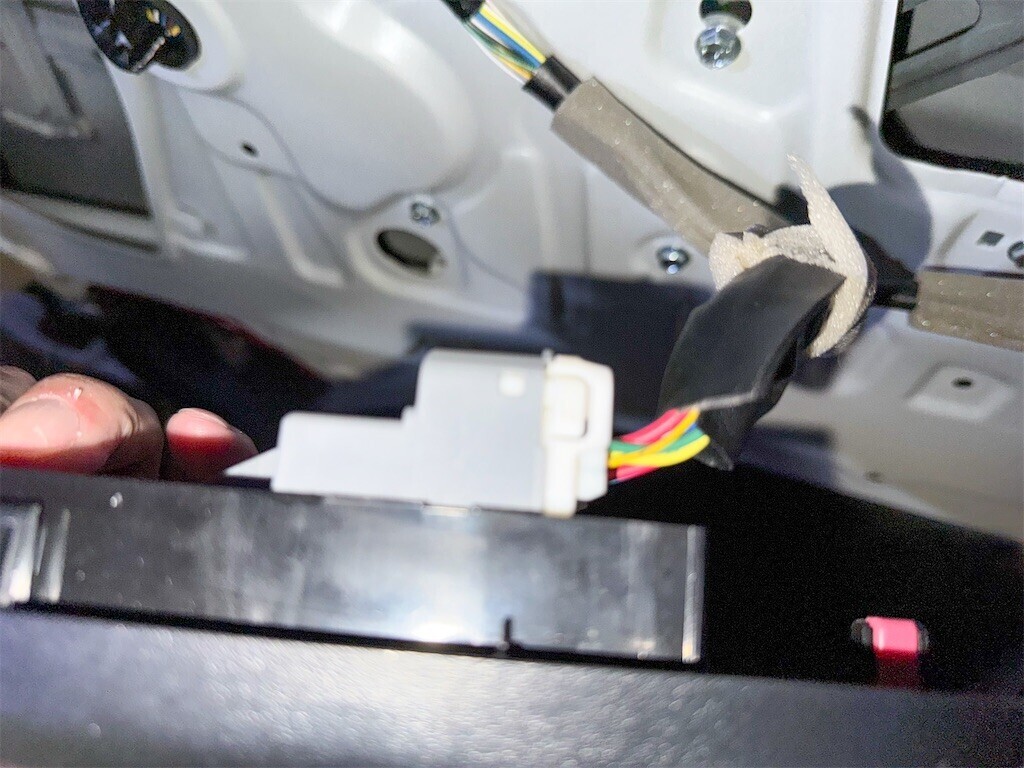

スライドさせてあげたらコネクタが外れます。

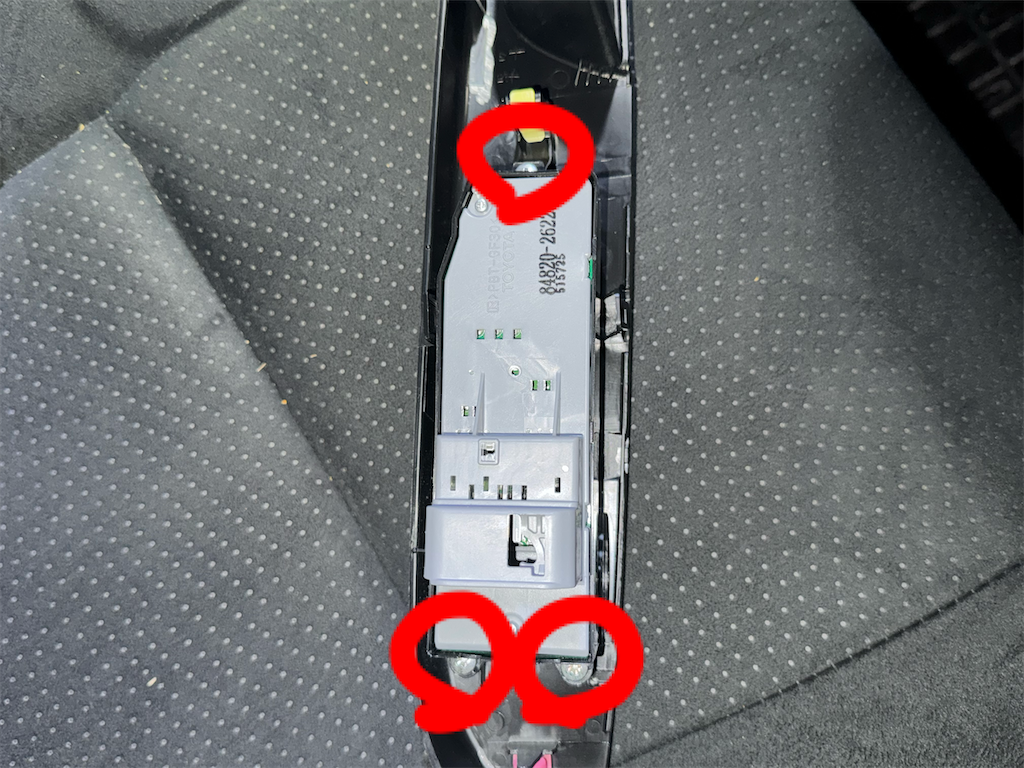

ネジを3本外してアームレストベースからパワーウィンドウスイッチを外します。

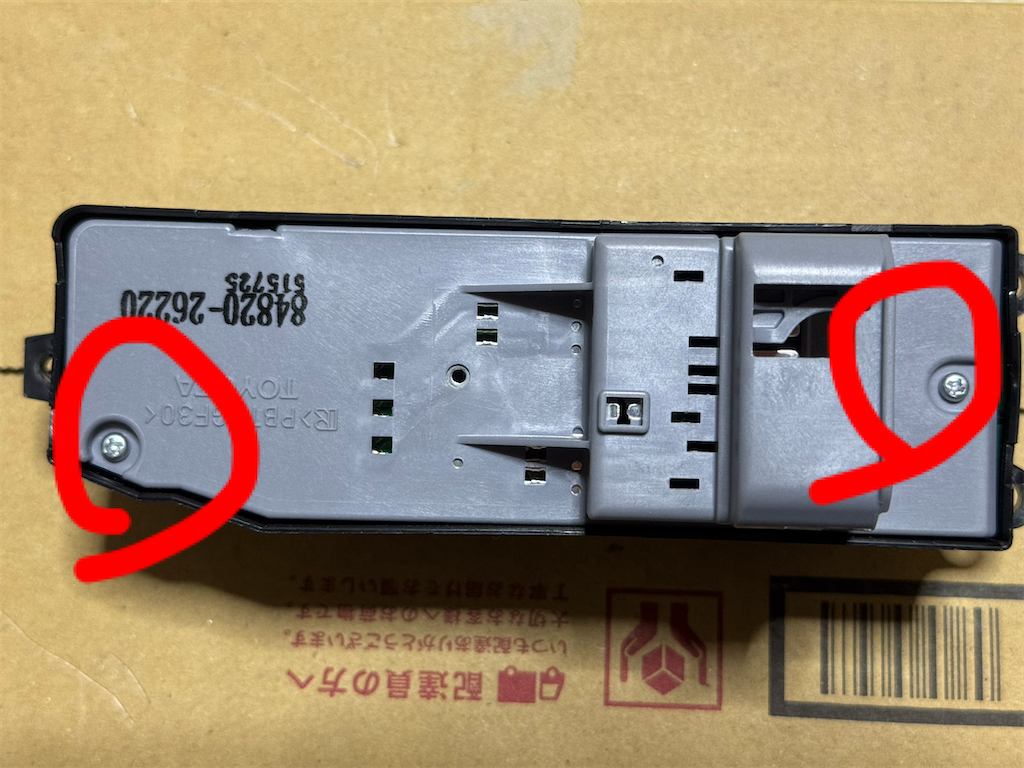

さらにネジを2本外します。

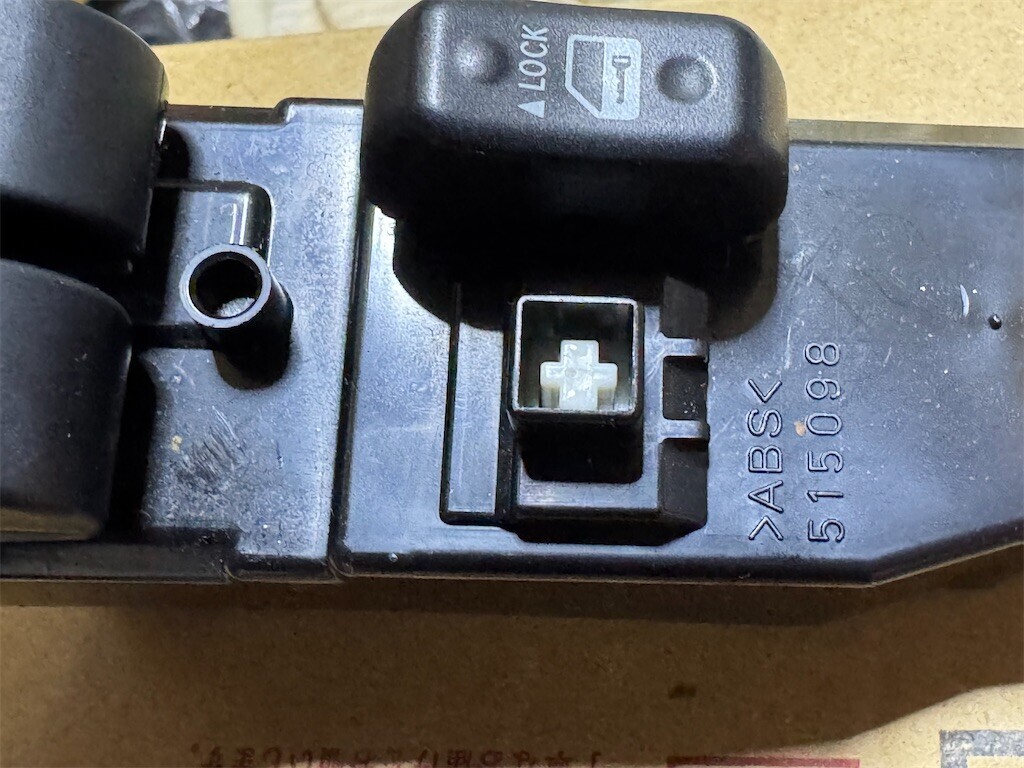

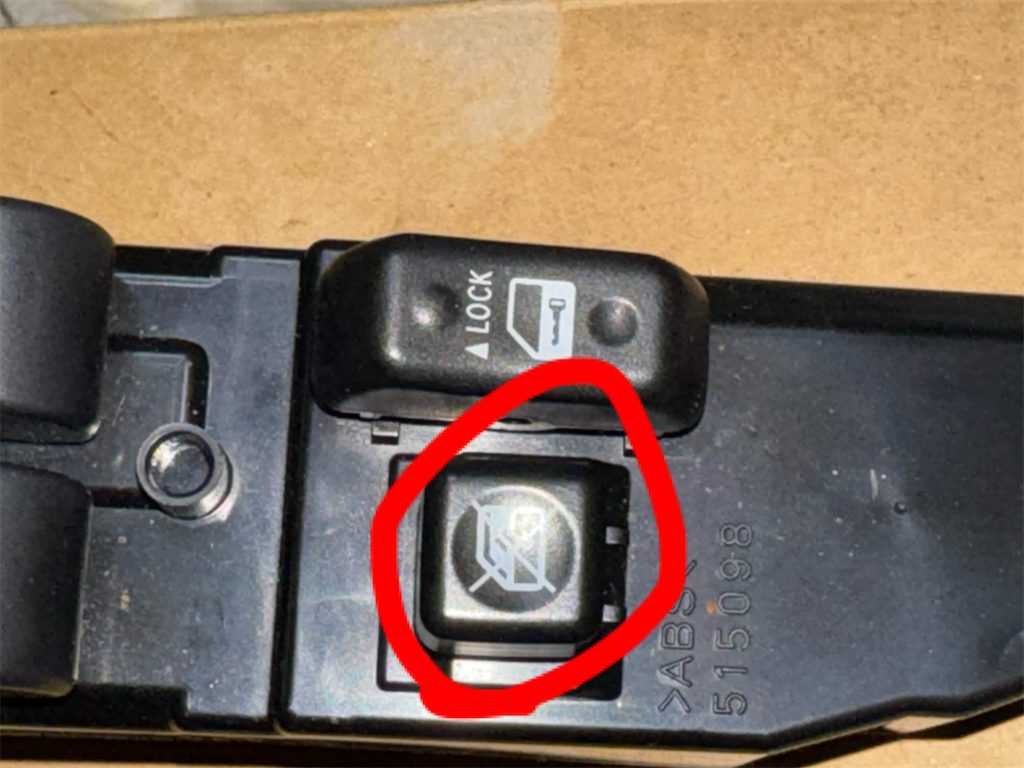

ウィンドウロックスイッチをはずします。
引っ張るだけで簡単に外れます^ ^
コレでようやく基盤とご対面

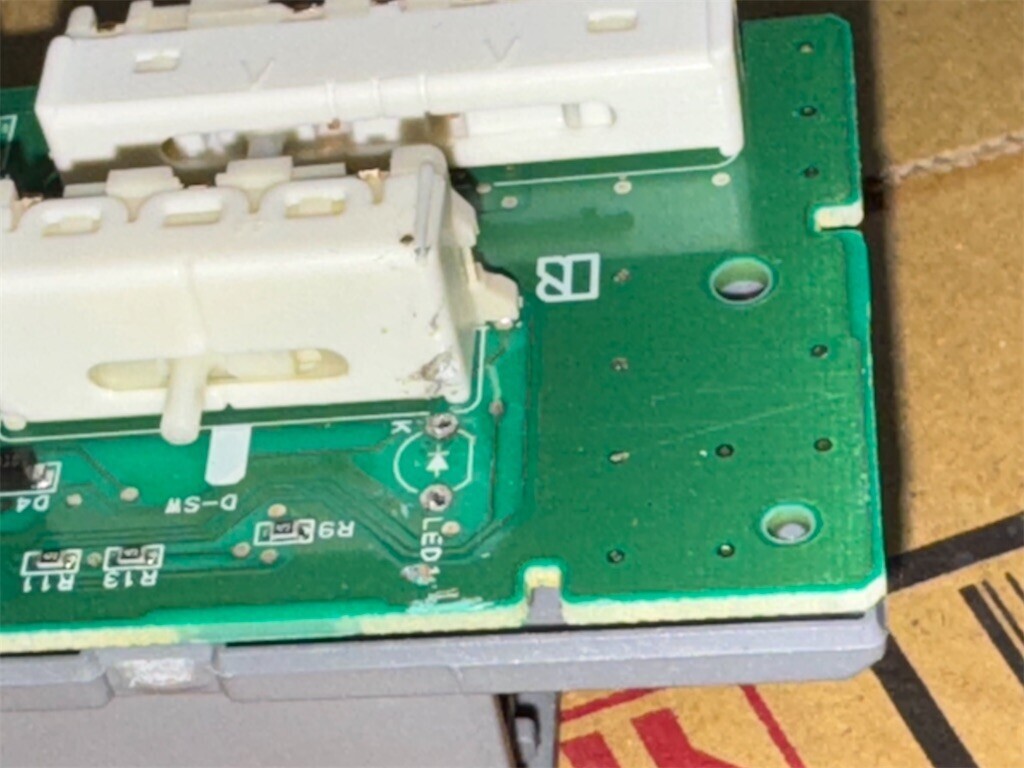

LED打ち替え。
事前の画像は撮り忘れました。。
いつも通り裏から抜いてやりたいところですが、裏側を見るのは厳しそうだったので表からどうにか抜いています。
若干パワーウィンドウスイッチのケースが溶けてしまいましたが。。

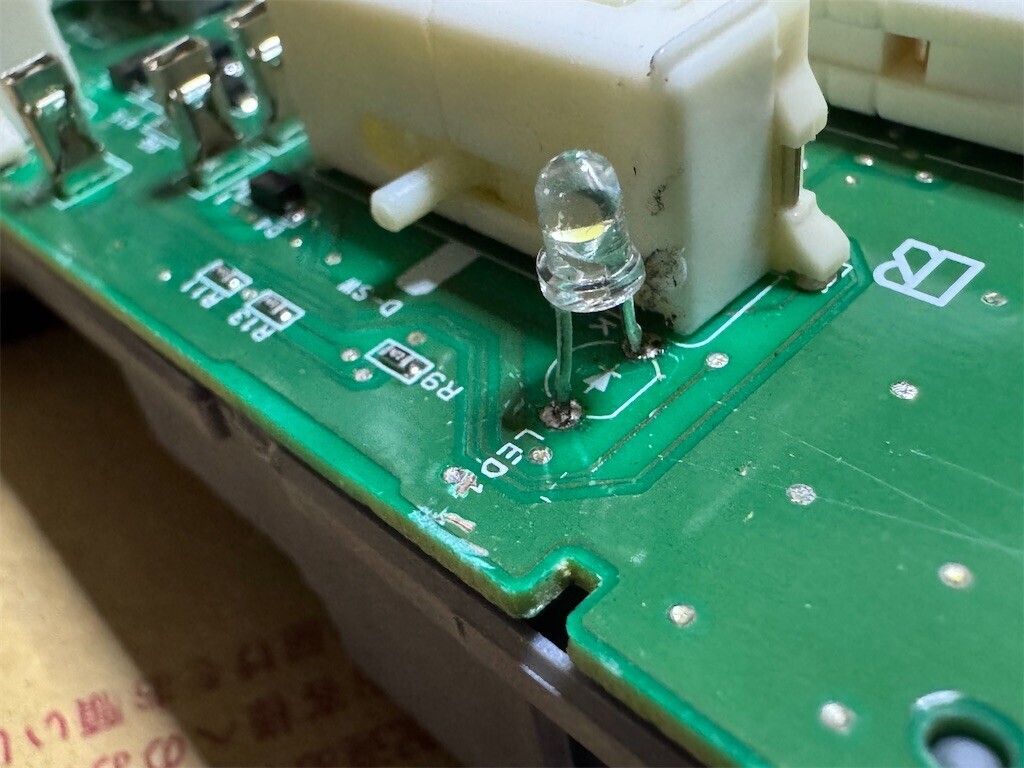

LED打ち替え後。
使ったLEDは秋月電子で購入できるOptSupplyのOSWT3131Aです。
打ち替えが終わってから気がついたのですが…

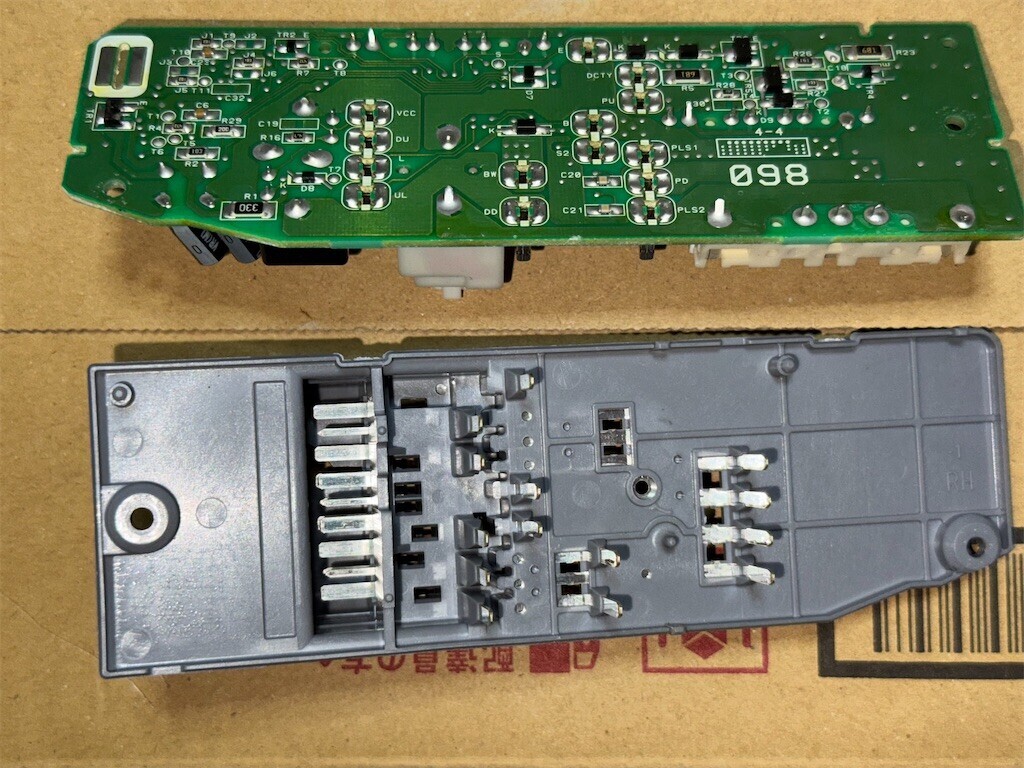

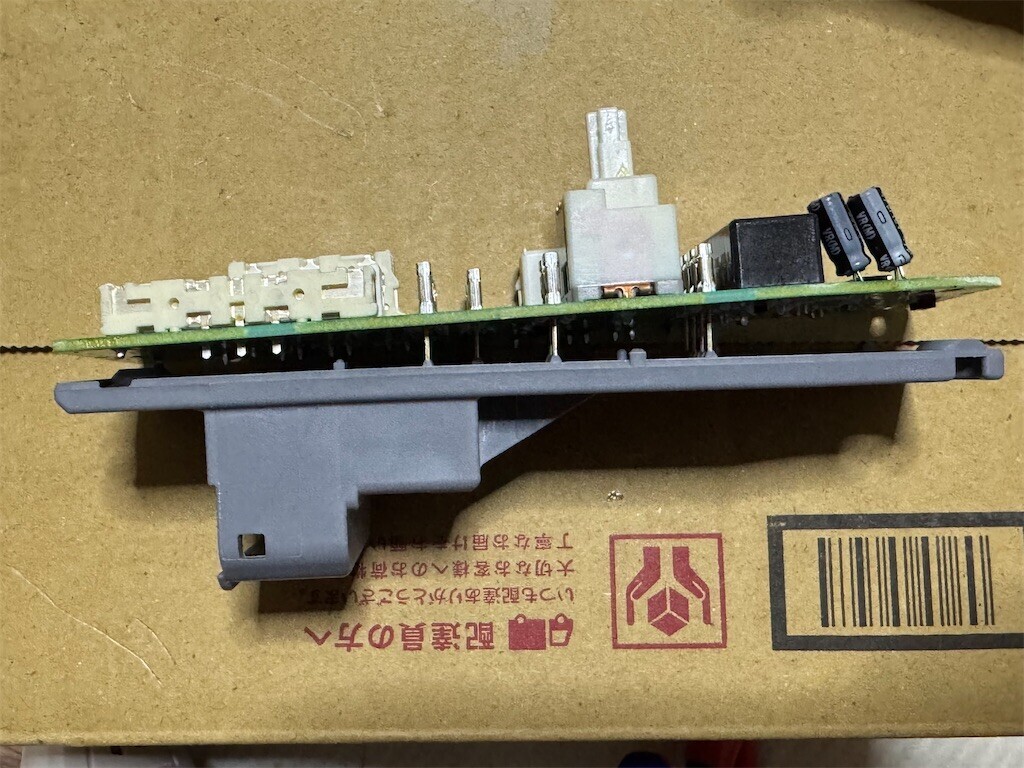

バラせました。。

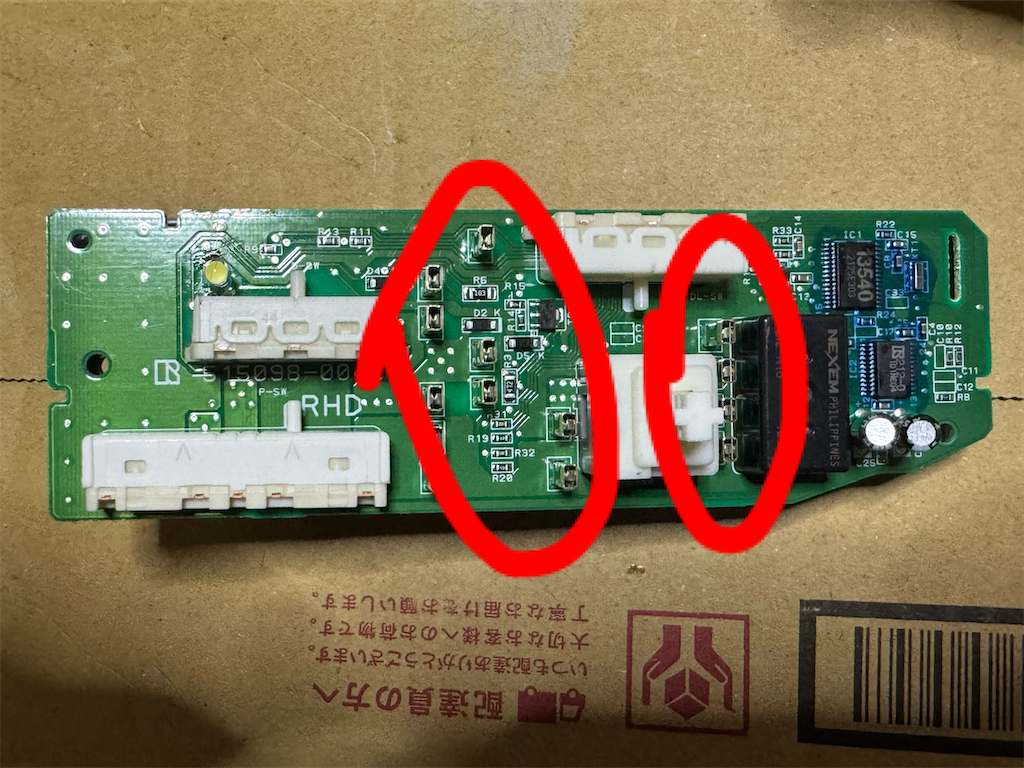

赤丸のあたりの端子が基盤側がメス、グレーのコネクタの刺さる側がオスの端子になっていて、単純に刺さっているだけでした。。
なので内張剥がしでも隙間に入れてコジコジしてあげると簡単に浮いてきます。。
これならコネクタ溶かさなかったのに…

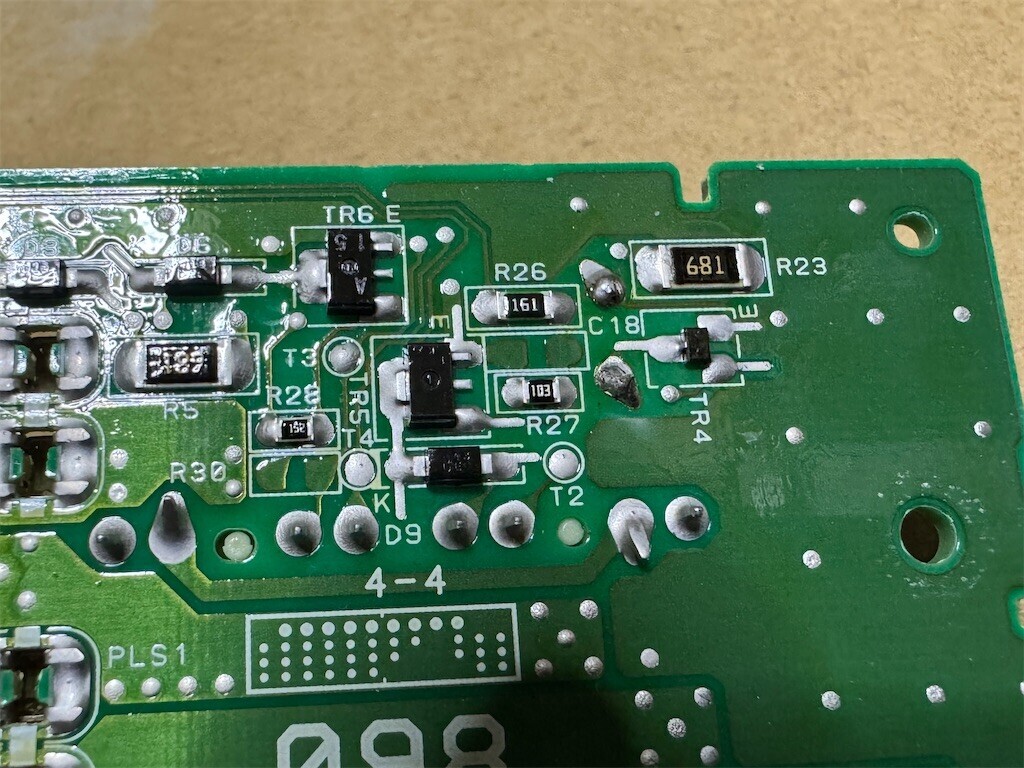

ちゃんと裏からハンダしときました。。

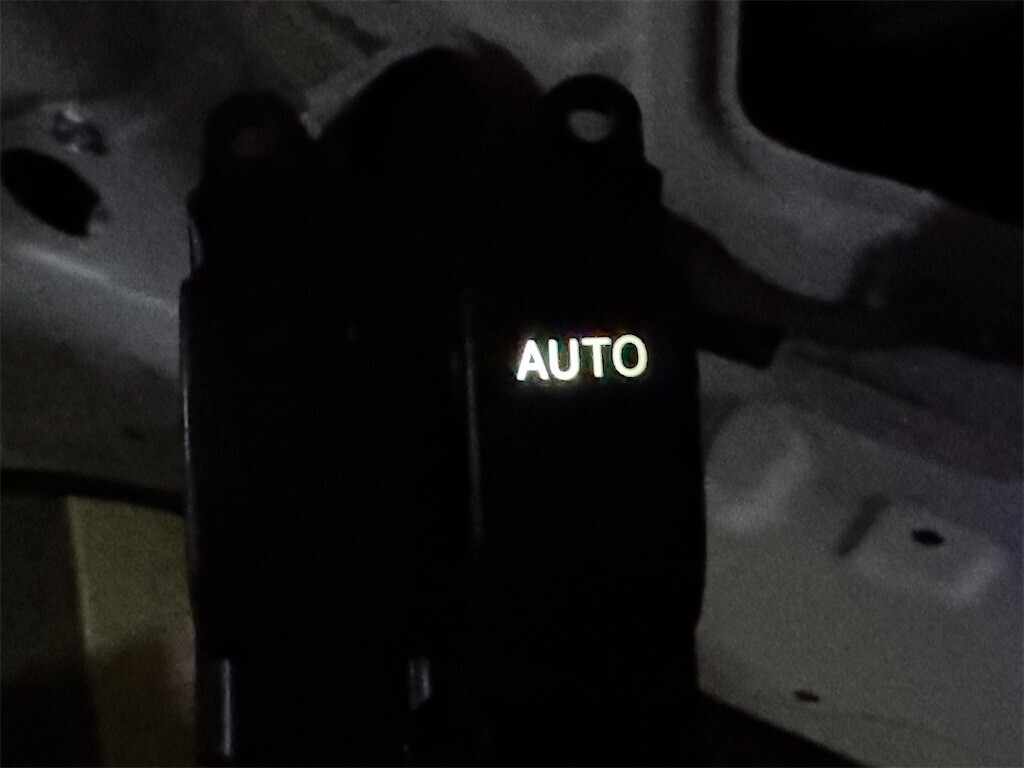

点灯確認。
他より若干暗いですがまあよしです^ ^
