車体ハーネスと接続する側
コネクタ 90980-11299
リペアハーネス 82998-12330
または端子 82998-12330
配線コムさんで揃える場合はこちら
矢崎総業製090Ⅱシリーズ2極クランプ付きコネクタ
(90980-11299相当)
hi-1000.shop-pro.jp
リペアハーネス(82998-12330相当)
hi-1000.shop-pro.jp
または端子
hi-1000.shop-pro.jp
灰皿を活かす場合はこちら(灰皿のイルミのコネクタがクランプで固定されるためクランプなしのコネクタにしています)
車体ハーネスと接続する側
コネクタ 90980-11299
リペアハーネス 82998-12330
または端子 82998-12330
灰皿側
コネクタ 90980-10825、90980-12014、90980-12341、90980-12471のいずれか
端子 82998-12340
配線コムさんで揃える場合はこちら
車体側
矢崎総業製090Ⅱシリーズ2極コネクタ
(90980-10824相当)
hi-1000.shop-pro.jp
リペアハーネス(82998-12330相当)
hi-1000.shop-pro.jp
または090端子とお好きなハーネス
hi-1000.shop-pro.jp
灰皿側
コネクタ
90980-10825、90980-12014、90980-12341、90980-12471相当
hi-1000.shop-pro.jp
端子 82998-12340相当
82998-12340相当
hi-1000.shop-pro.jp
シガーソケットイルミ側
コネクタ 90980-12063
リペアハーネス 82998-12690
または端子 82998-12690
配線コムさんで揃えるならこちら
東海理化製040型2極コネクタ(90980-12063相当)
hi-1000.shop-pro.jp
リペアハーネス(82998-12690相当)
hi-1000.shop-pro.jp
またはF040端子とお好きなハーネス
hi-1000.shop-pro.jp

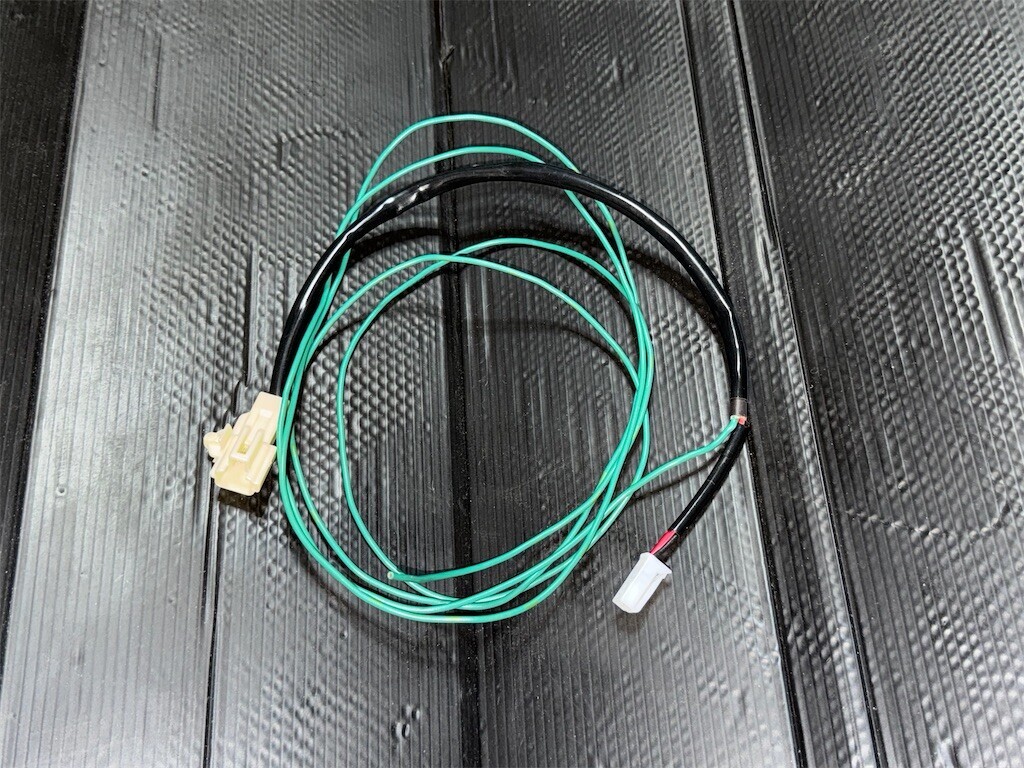

で、できたのはこちら。
灰皿は外してあるので、直接シガーライターソケットイルミに接続するハーネスです。
増設するはずのイルミのリレーに繋ぐためのプラス線を分岐しています。

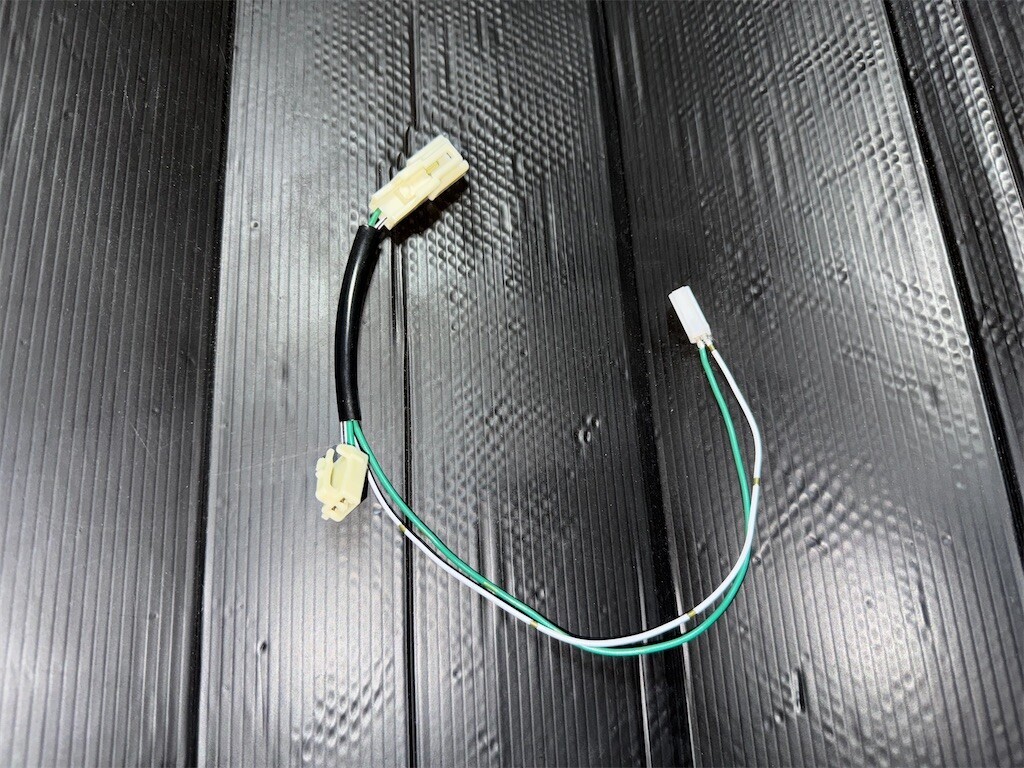

灰皿を活かす場合はこんな感じ。
単に灰皿のイルミに割り込ませるハーネスですね。
これで灰皿もシガーソケットイルミも使えるので十分でしょう。
ついでに灰皿の電球をLEDに換えたら完璧ではないでしょうか？
