GSX-R1000 冷却水周りのリフレッシュ

冬に抜くのが面倒でやらかしてしまったため、ラジエター洗浄剤に頑張ってもらいます。

まずはホルツのラジエター洗浄剤を使います。

こちらはニ日放置プレイも大丈夫とのことなので放置プレイを実施。

容量の少ないホルツのラジエター洗浄剤とはいえ余ってしまうので、半分づつ2回にわけてやってあげました^ ^

1日放置を2回したので、これだけて2日かかりますorz

それに意味があるのかはわかりませんが笑

トドメにWako'sのラジエターフラッシュ。

こちらは強力なのか30分程度で抜き替えせよとかのことです。

ホルツのラジエター洗浄剤でしっかり落ちたのかあまり効果はなかったようです。。

f:id:devilcat:20240429032352j:image

放置プレイは30分までと明記しているラジエターフラッシュをできるだけ綺麗に中から排出して、ホース類を交換します。

ホースは外してあるのでウォーターポンプのオーバーホールから開始です。

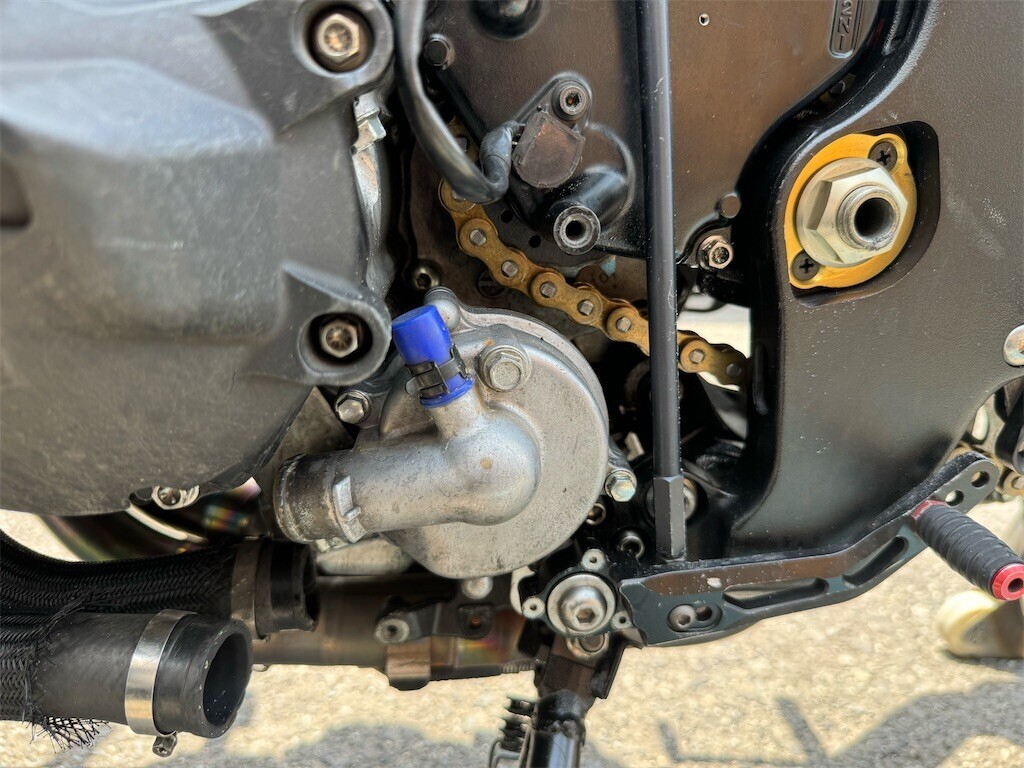

f:id:devilcat:20240620010340j:image
ある程度綺麗にしてからウォーターポンプを取り外します。



外れました。
f:id:devilcat:20240620010316j:image

綺麗げに見えますが、めちゃめちゃきちゃなかったです。。

チェーンルブだともっと酷いんだろうな。。

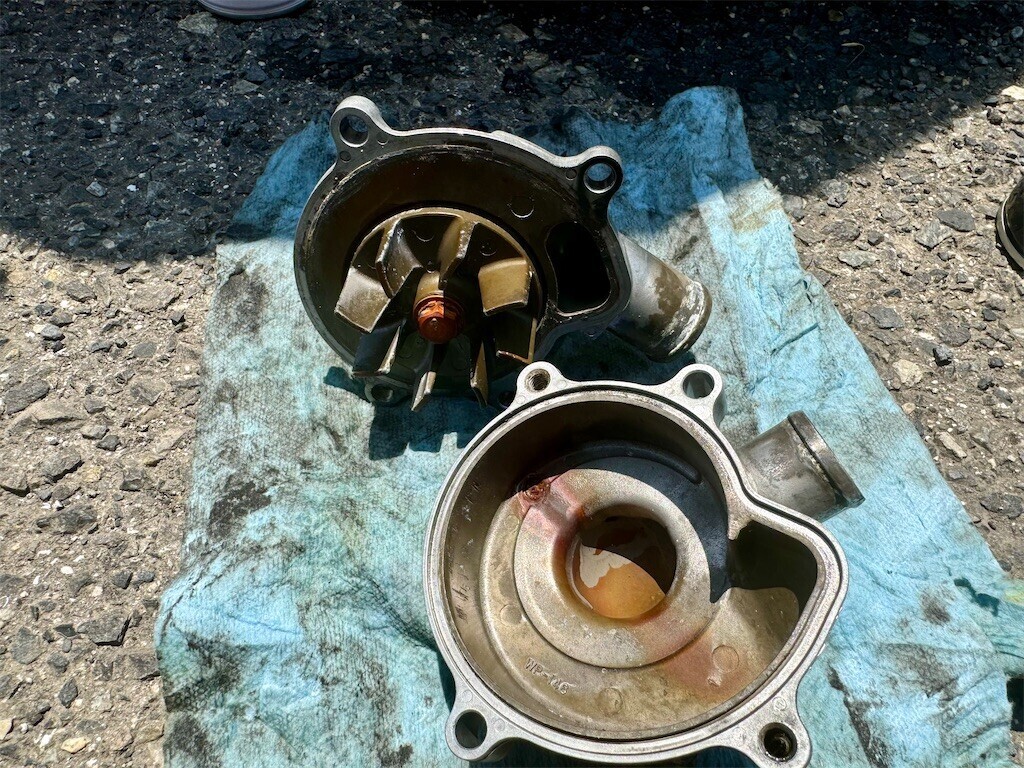

ウォーターポンプを分割すると…かなり錆びておられました。。
f:id:devilcat:20240620010238j:image

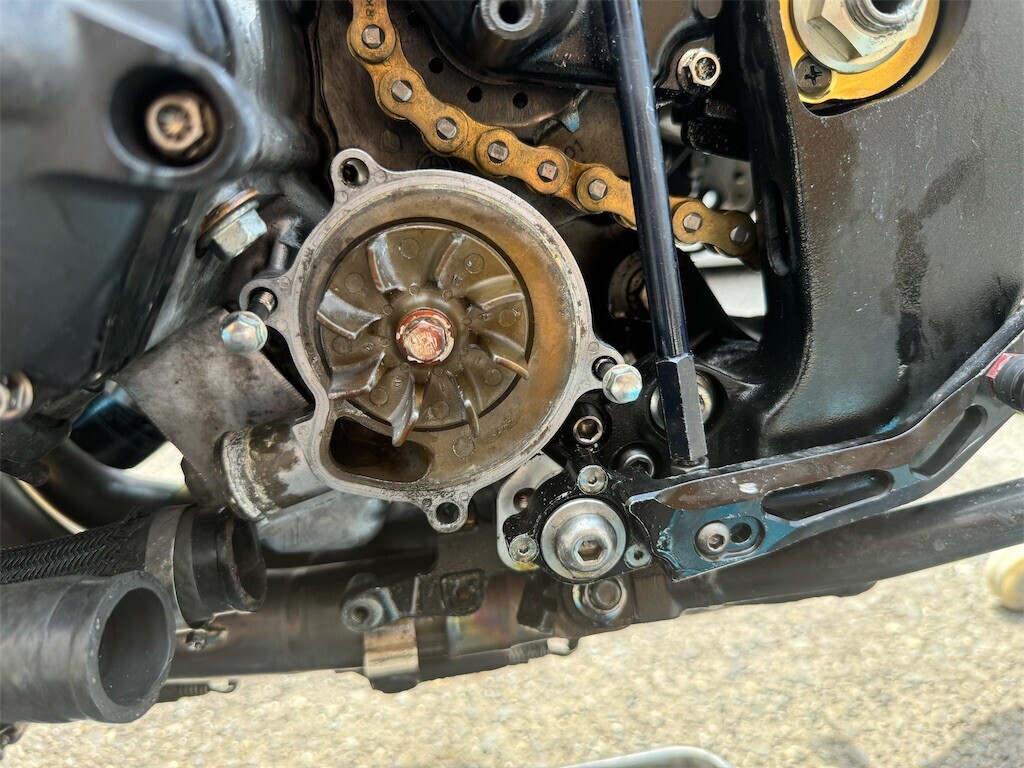

カニカルシールやらを交換するには羽を外さないといけないので、いったんエンジンに取り付けて羽根のセンターのボルトを外します。
f:id:devilcat:20240620010234j:image

取れればいいのでインパクトでバリバリっと取ってやりました。

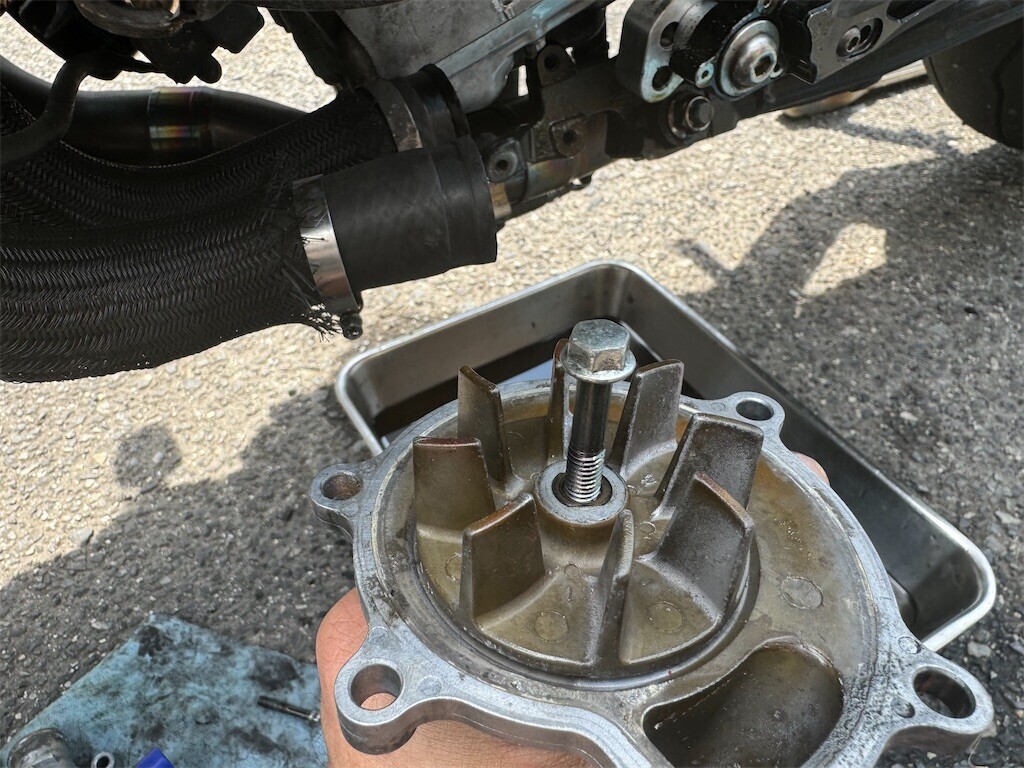

羽根にシャフトが刺さって抜けないので、長めのボルトを指して叩いてやれば外せました^ ^
f:id:devilcat:20240620010432j:image

無論プレスあるならプレスで外してやった方が良いと思います。

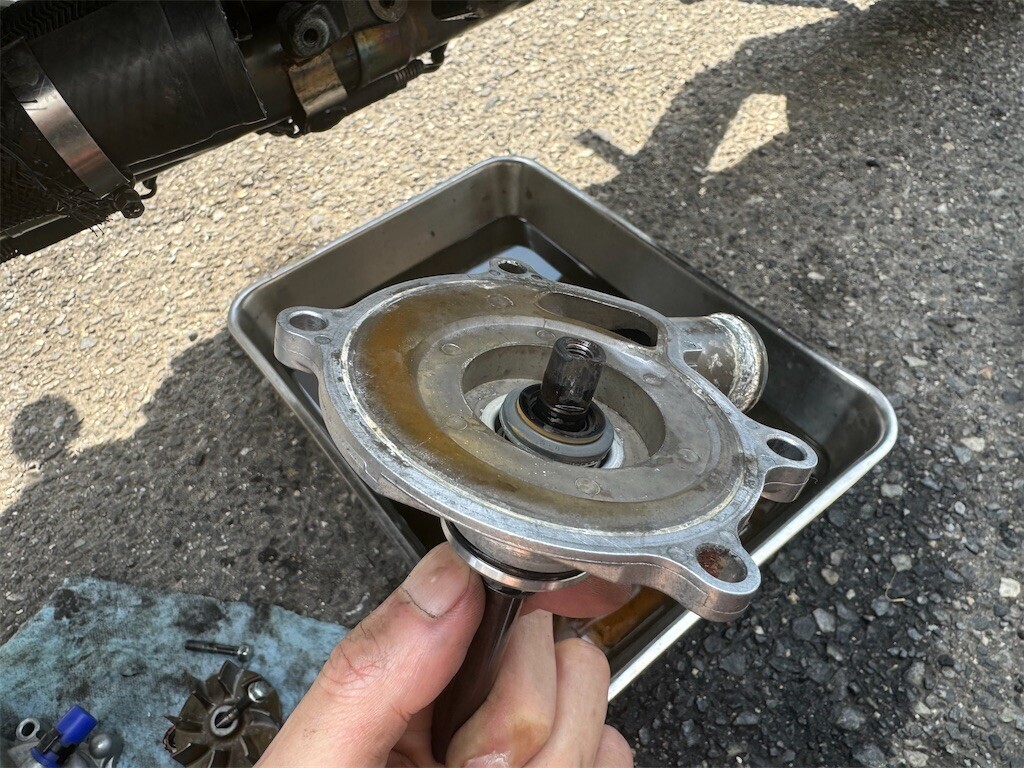

錆や汚れが酷いので、とりあえず真鍮ブラシ等で綺麗にしてあげました。
f:id:devilcat:20240620010413j:image

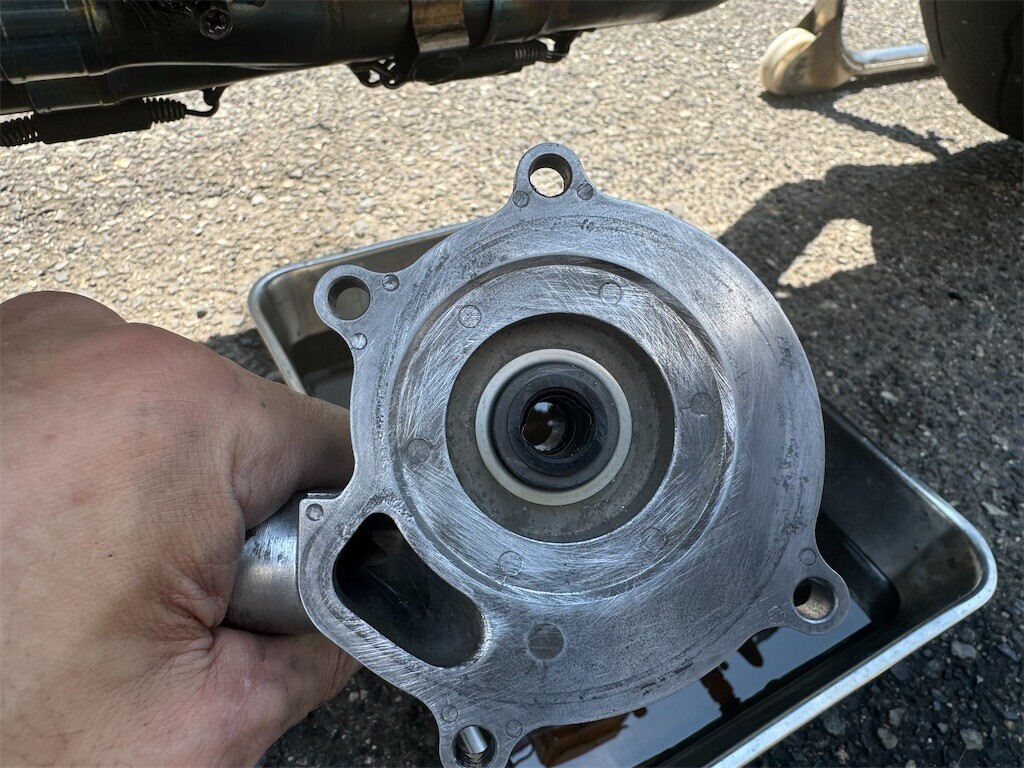

カニカルシールをストレートのベアリングプーラーで外します。
f:id:devilcat:20240620010357j:image

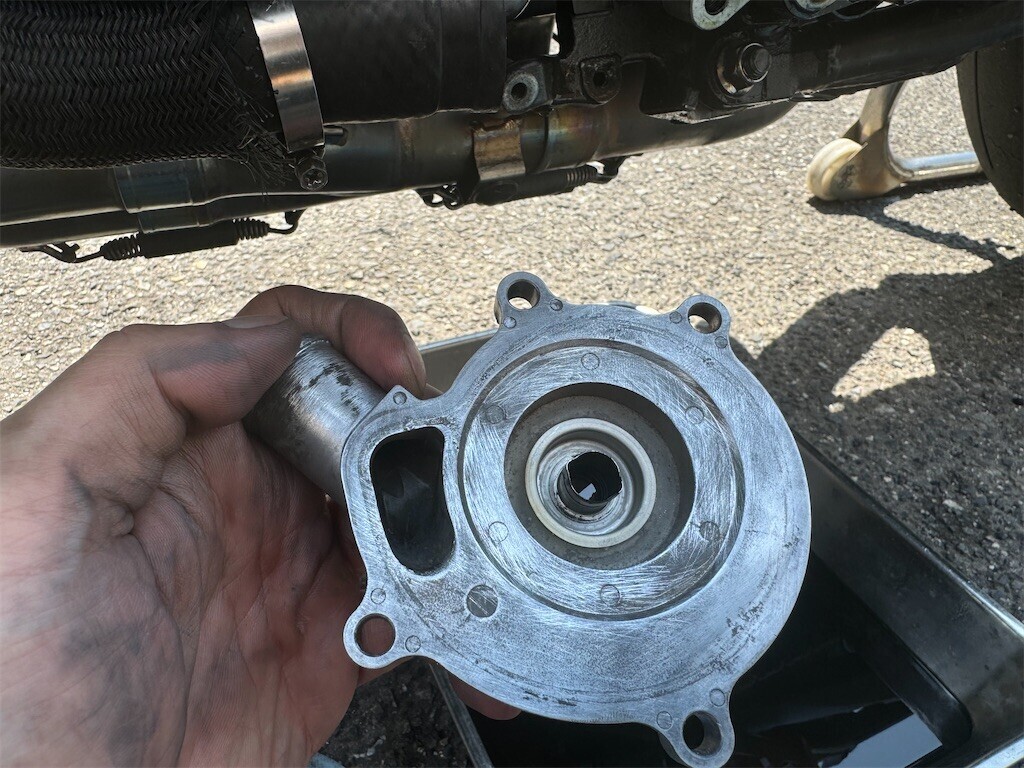

簡単に取れるやんけーと思っていたら、ゴムのシール部分だけ抜けてしまいました。。
f:id:devilcat:20240620010309j:image

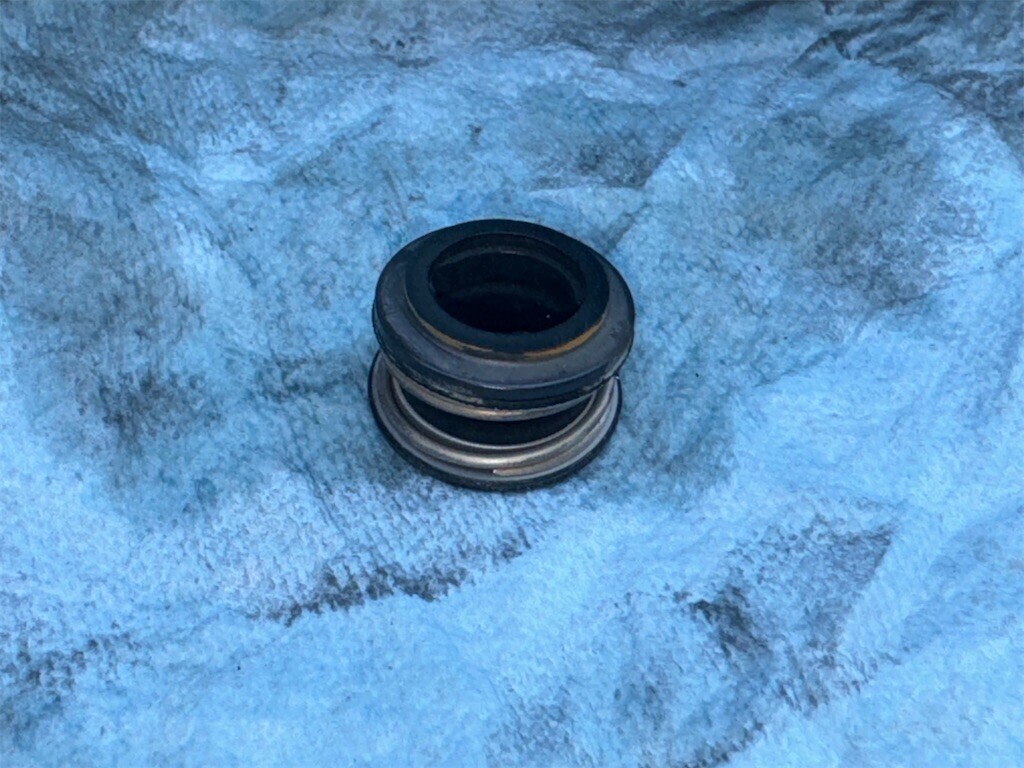

再チャレンジして取り外しました^ ^
f:id:devilcat:20240620010228j:image

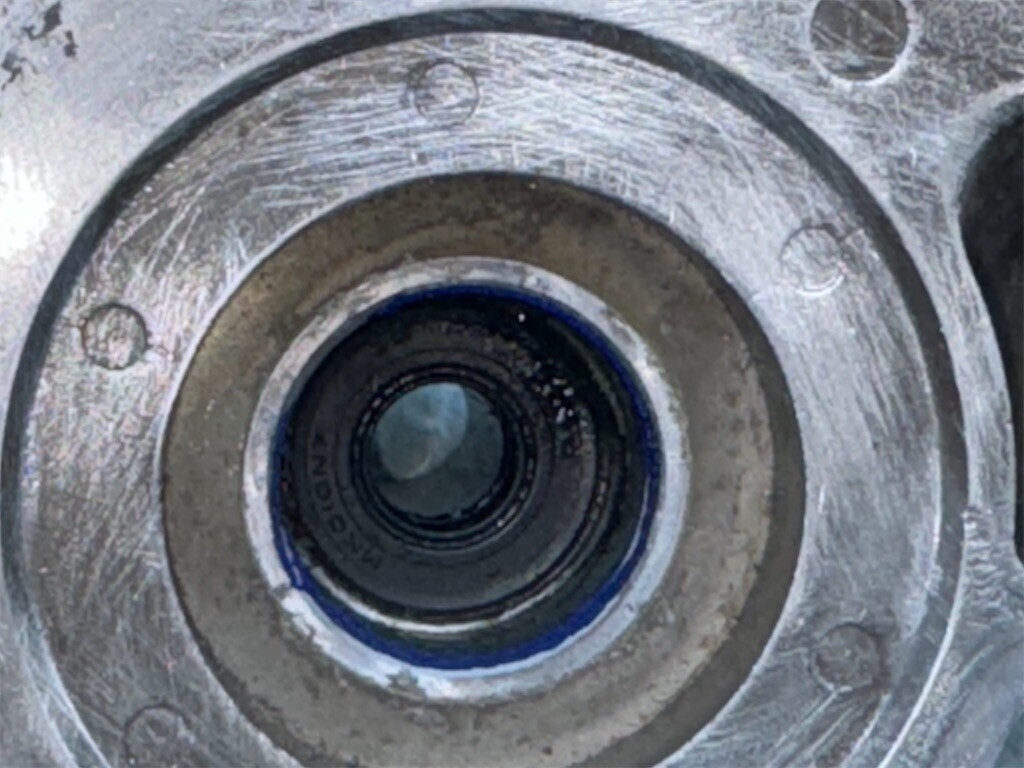

よく見たらまだ奥にシールがあるし、なんだろうこれは?と思っていたシールもあるしで、調べてみたらここのシールでした。
f:id:devilcat:20240620010416j:image

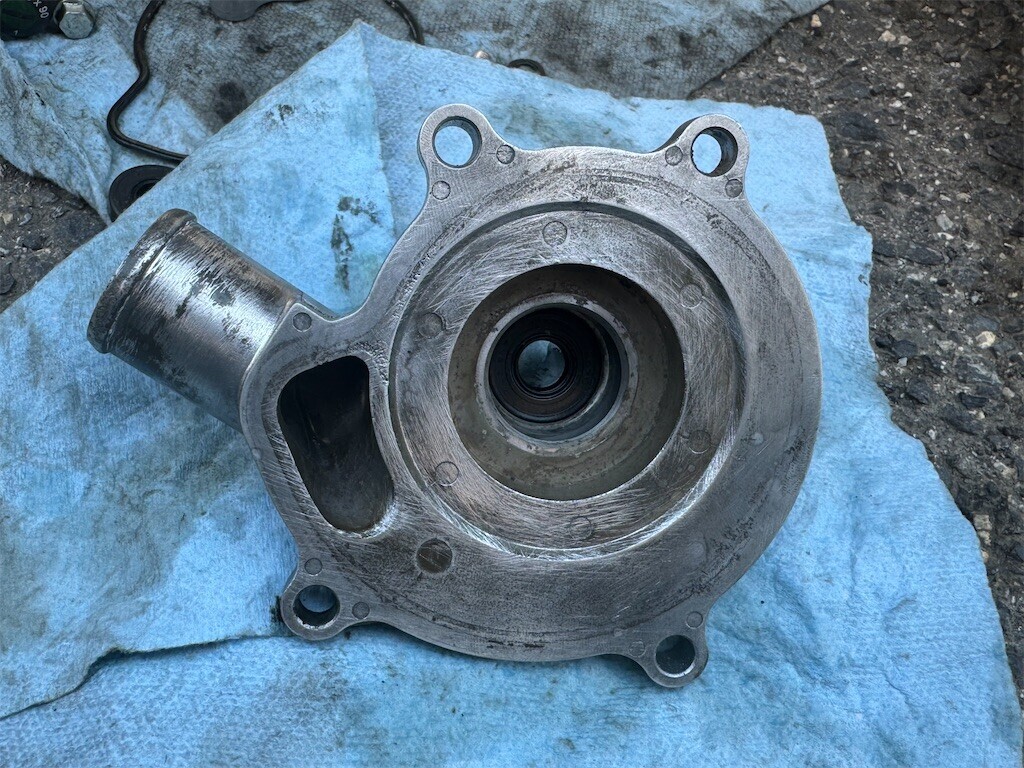

既にしまっていたベアリングプーラーをまた出して外して交換しました。
f:id:devilcat:20240620010222j:image

某カラでここのシールを交換していないオーバーホール記事が載ってましたが、それはさすがに意味が…

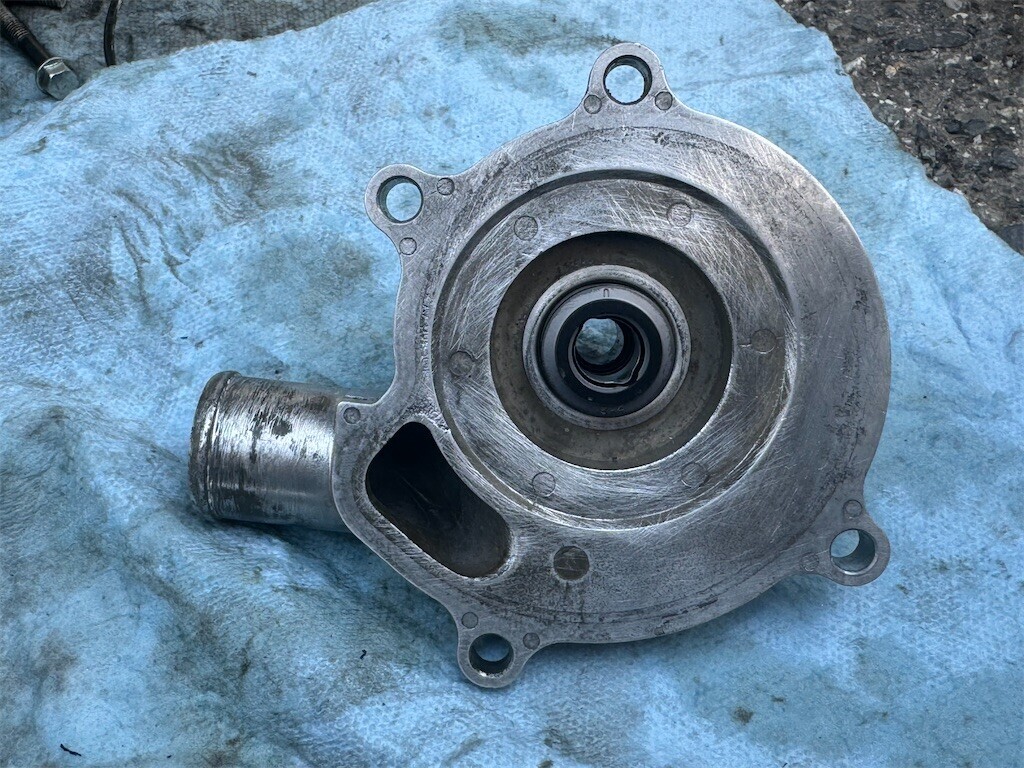

その上にメカニカルシール。
f:id:devilcat:20240620010426j:image

カニカルシールの打ち込みにちょうど良いソケットがなかったため、急遽近くのホームセンターへ。

結局22mmの12角を使いました。

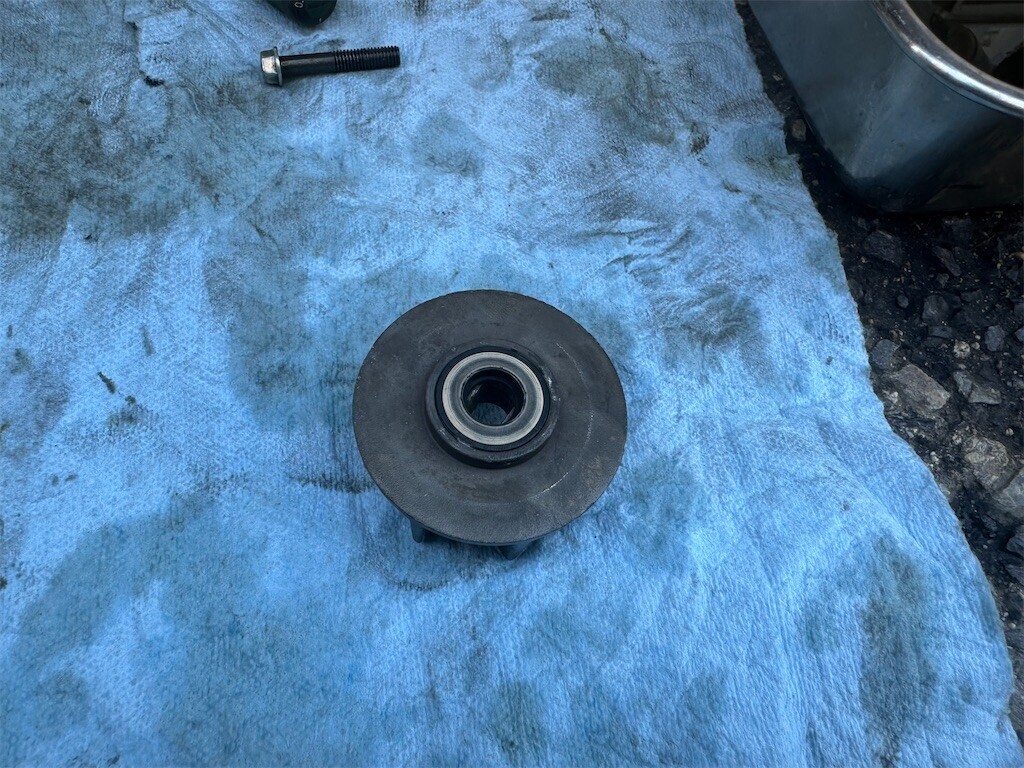

羽側のシールも交換。
f:id:devilcat:20240620010347j:image

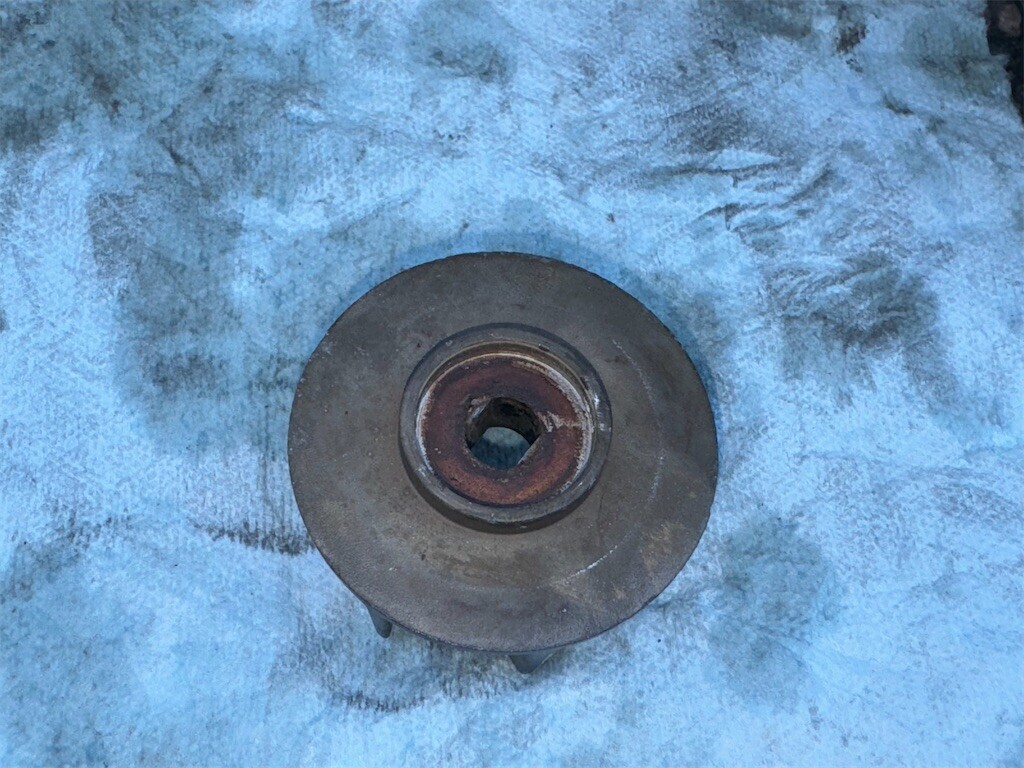

マイナスドライバーで簡単に外せたのですが、その下がゴリゴリに錆びていました。。
f:id:devilcat:20240620010300j:image

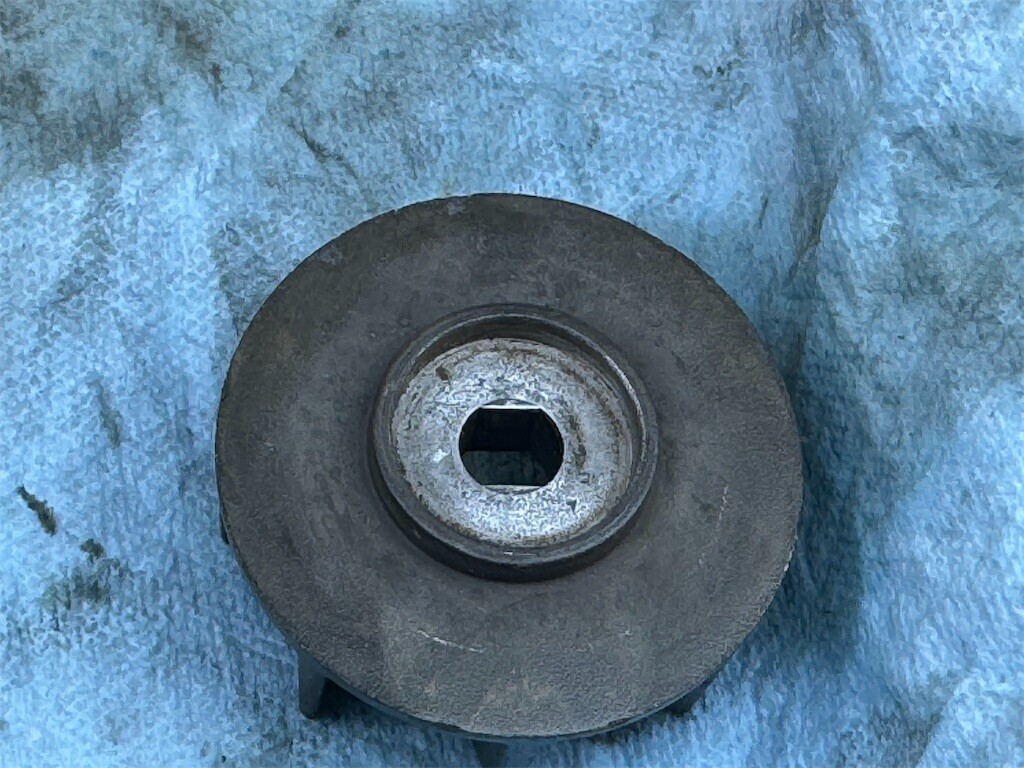

こちらも真鍮ブラシで綺麗にしてあげました。
f:id:devilcat:20240620010248j:image

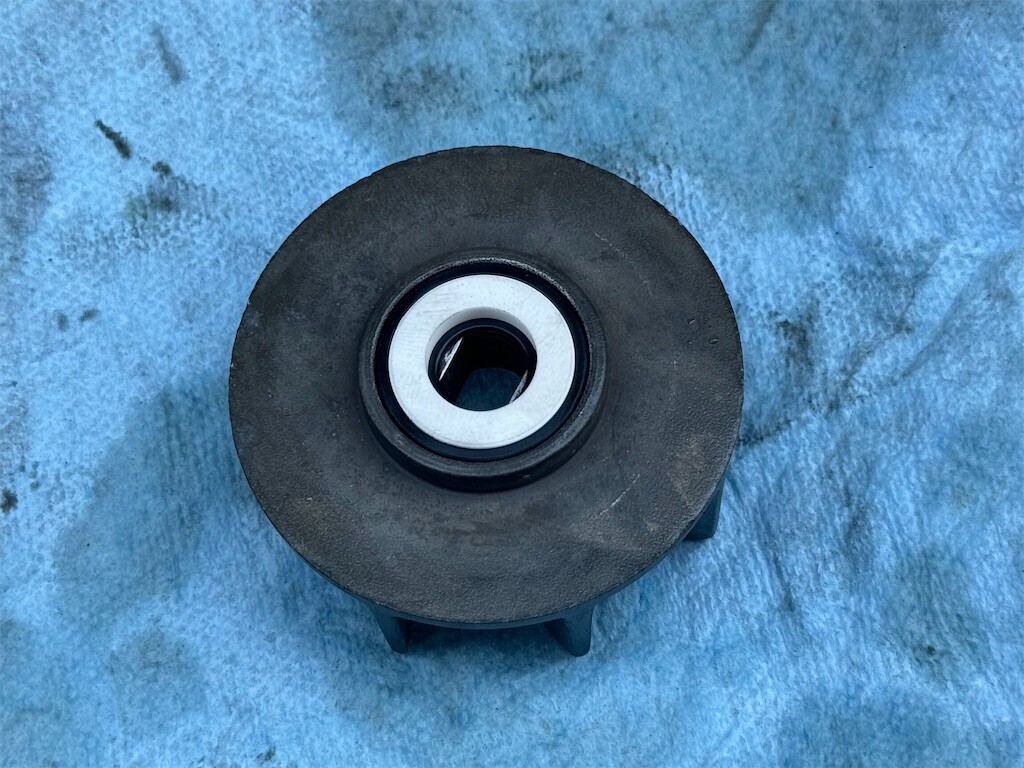

シールはほぼのっけるだけ^ ^
f:id:devilcat:20240620010337j:image

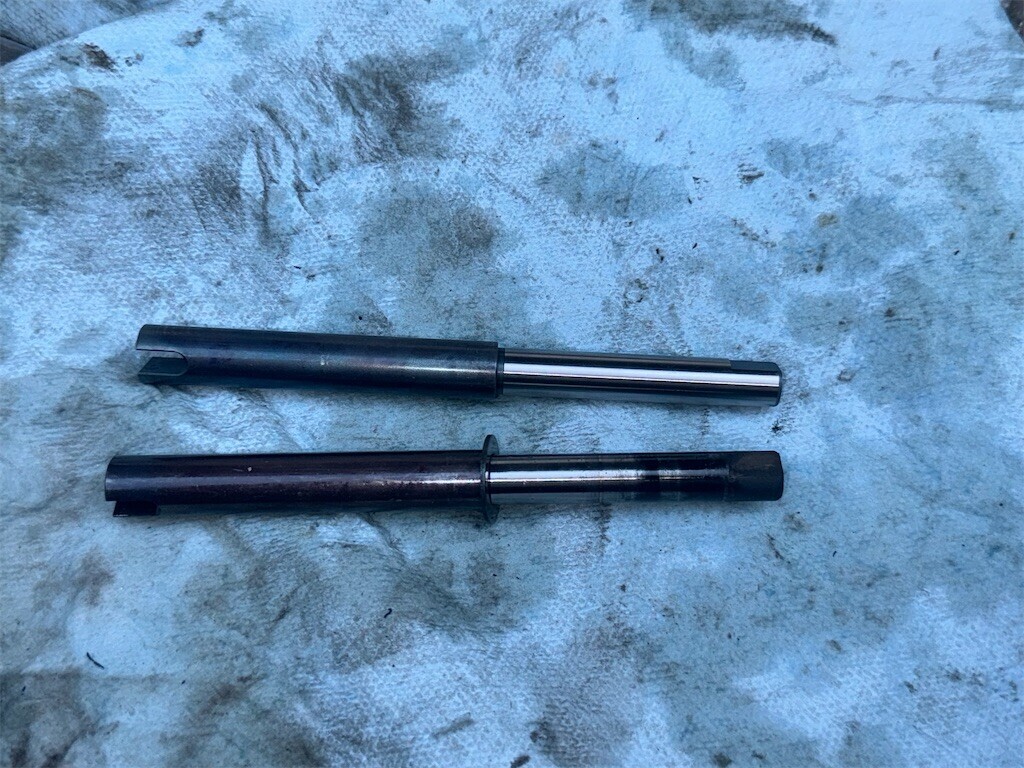

シャフトの新旧比較。
f:id:devilcat:20240620010303j:image

やはりシールに当たっている部分は当たりが出ちゃってますから頼んでて正解ですね^ ^

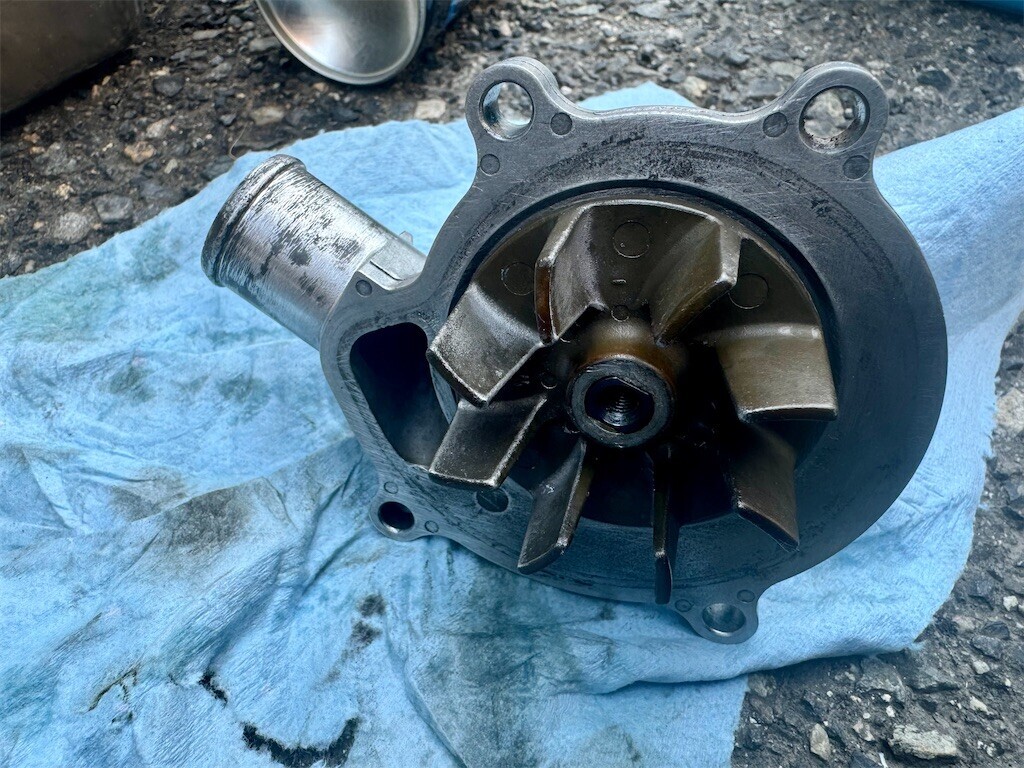

どうにか羽根にシャフトを打ち込みました。
f:id:devilcat:20240620010330j:image

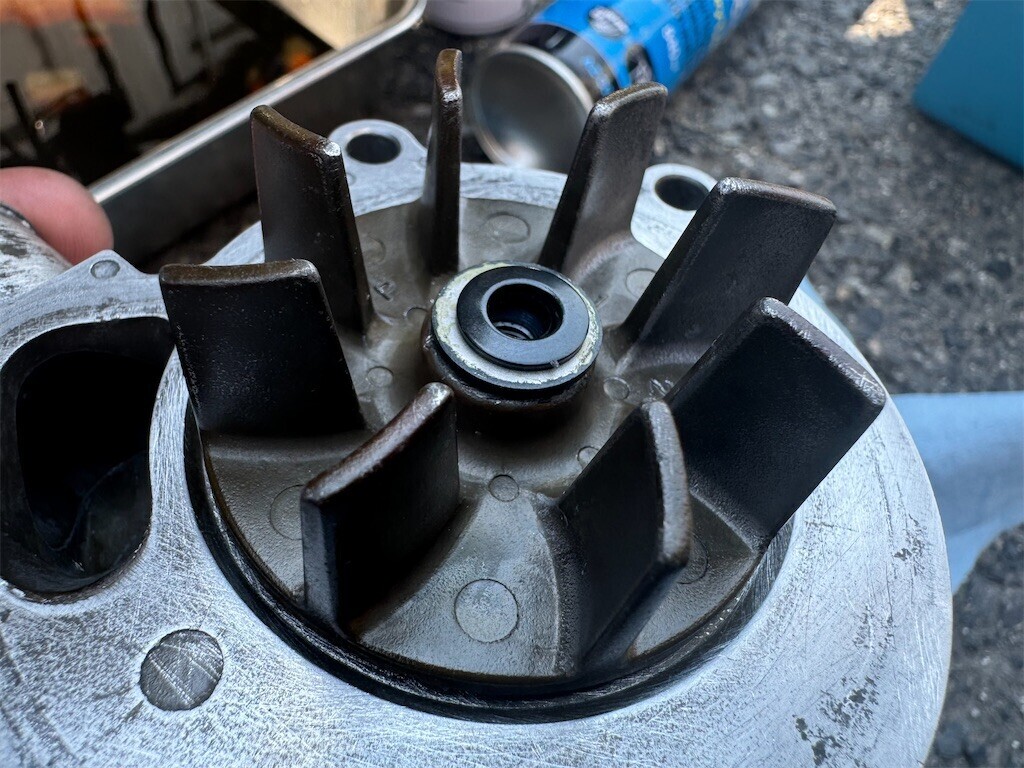

ここのシールとワッシャーはこんな感じ。
f:id:devilcat:20240620010435j:image

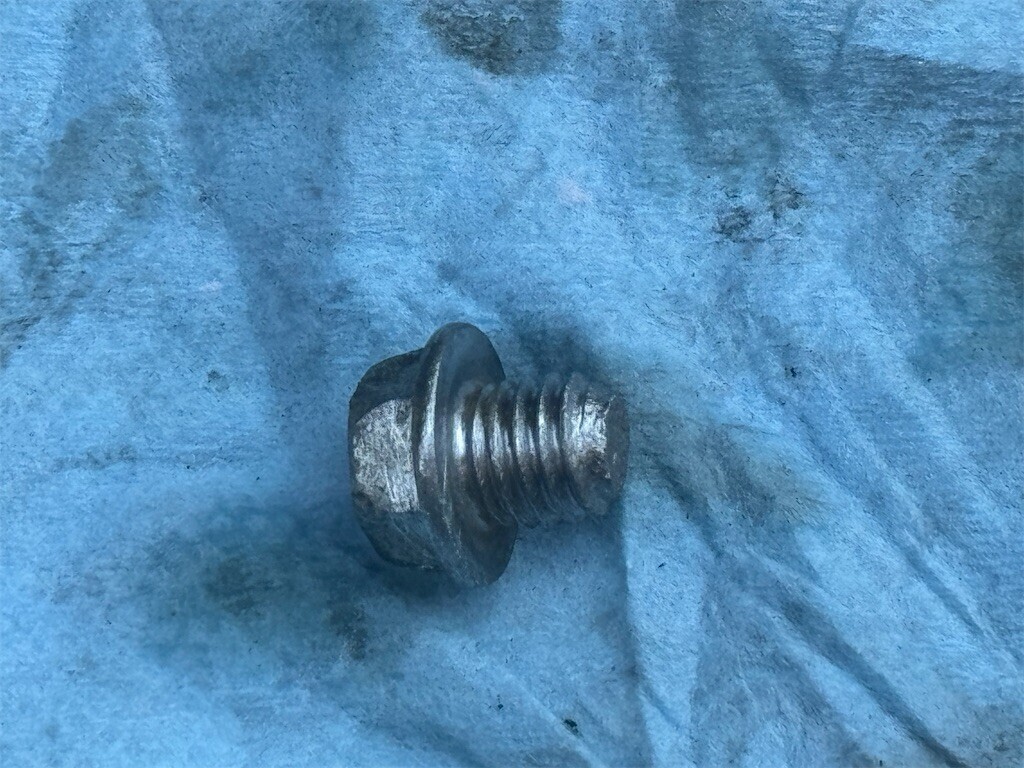

サビサビネジは流石に頼んでいなかったので、シコシコ磨いてあげました。

f:id:devilcat:20240620010407j:image

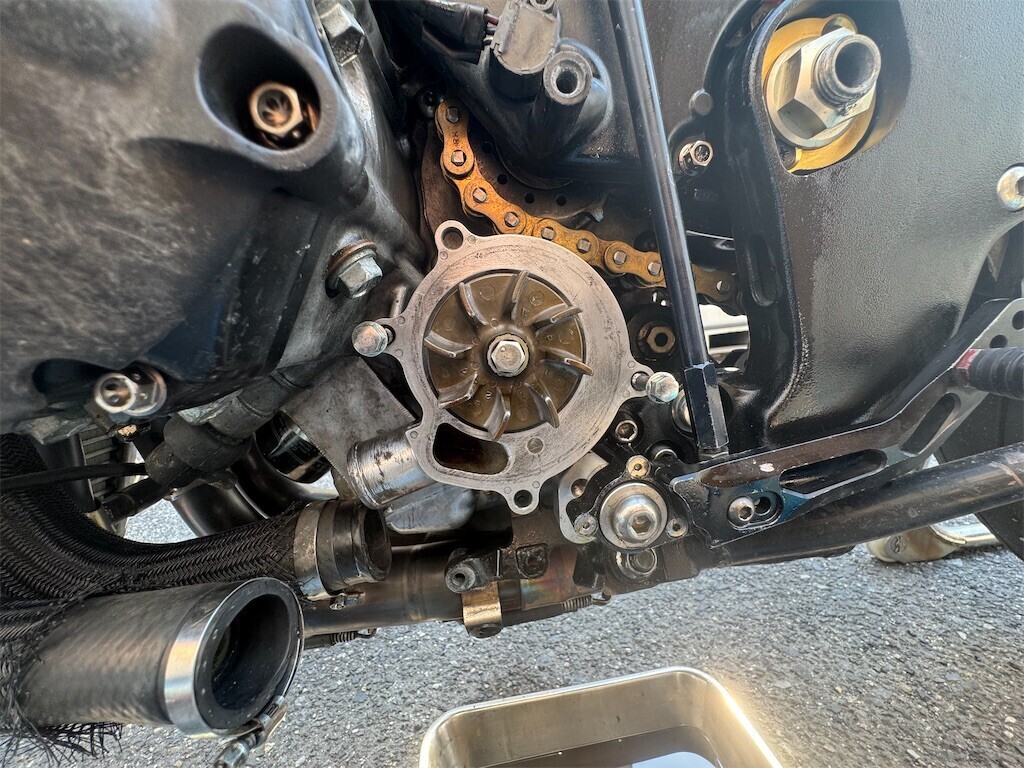

羽根のボルトもエンジンに組み付けてから。
f:id:devilcat:20240620010241j:image

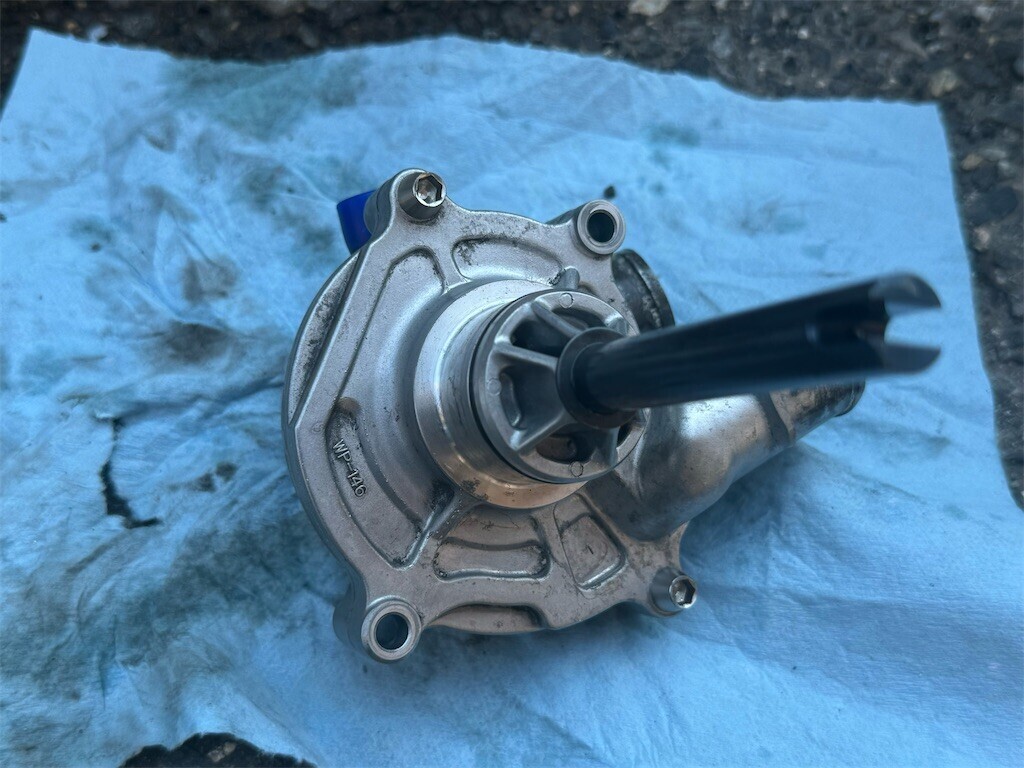

手持ちにちょうど良い長さのチタンのテーパーキャップボルトがあったのでそれに交換してみました。
f:id:devilcat:20240620010245j:image

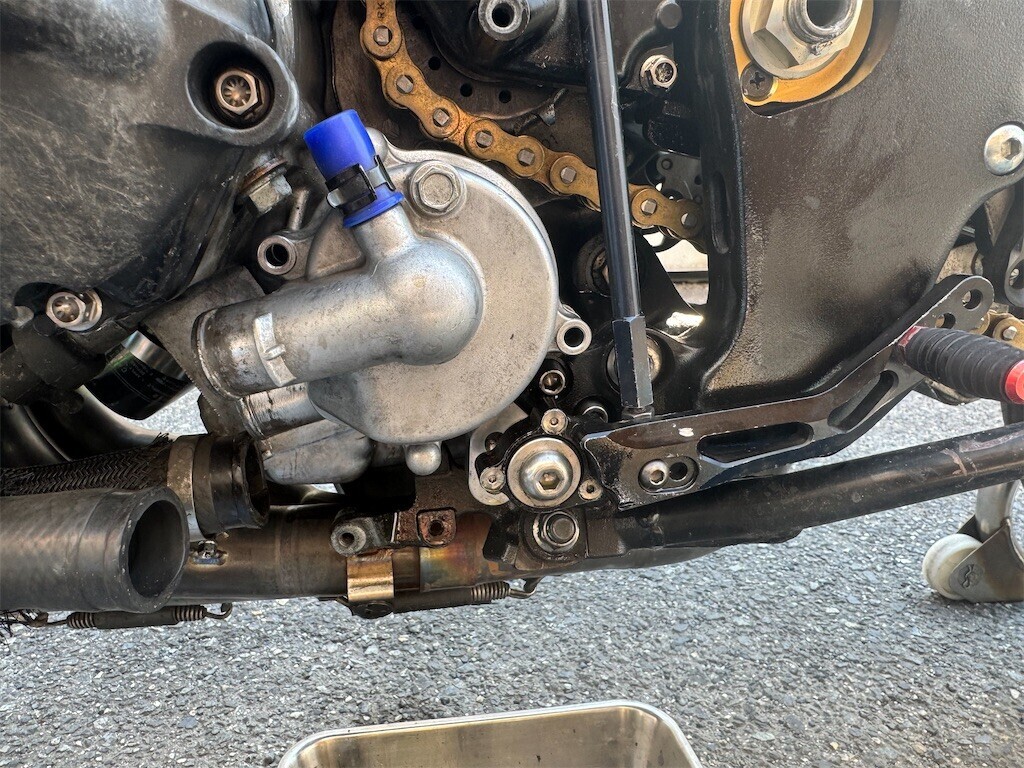

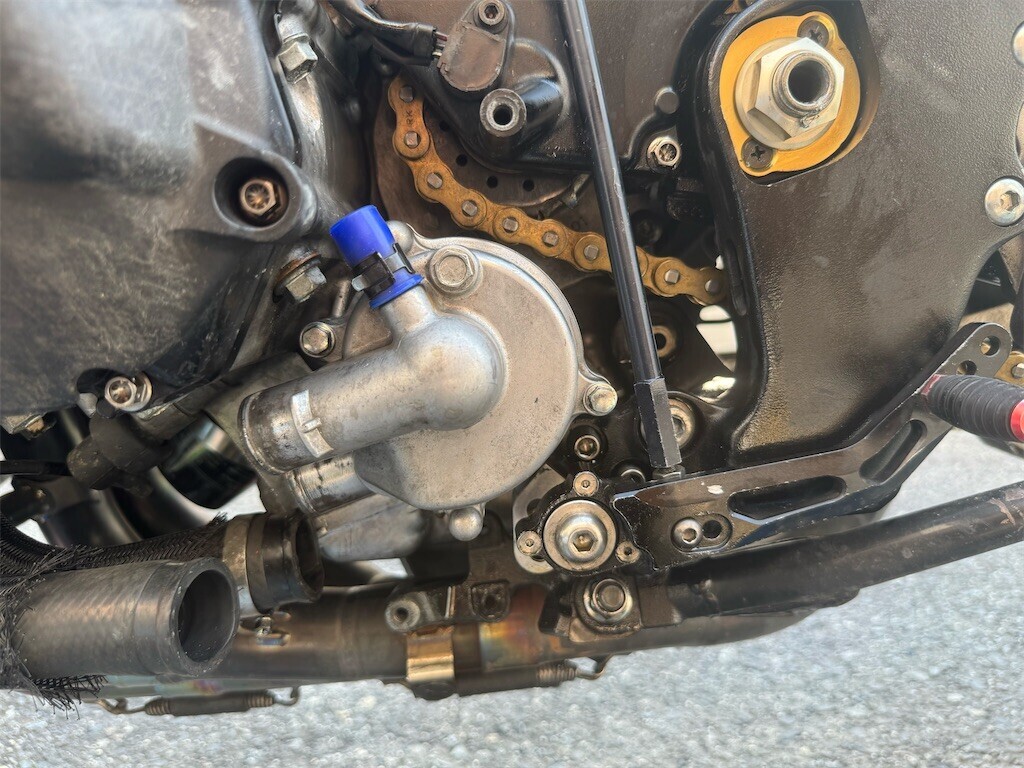

ようやく元に戻りました。
f:id:devilcat:20240620010312j:image
f:id:devilcat:20240620010351j:image

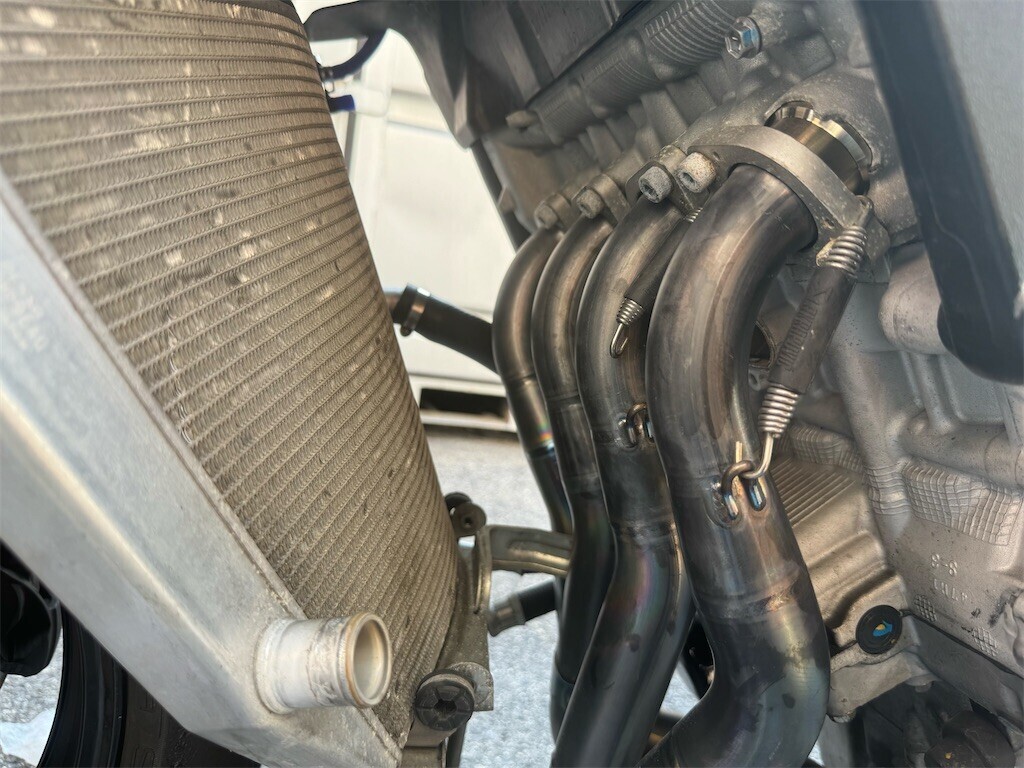

続いてシリンダーから出ているコネクターを外してOリングを交換します。
f:id:devilcat:20240620010320j:image

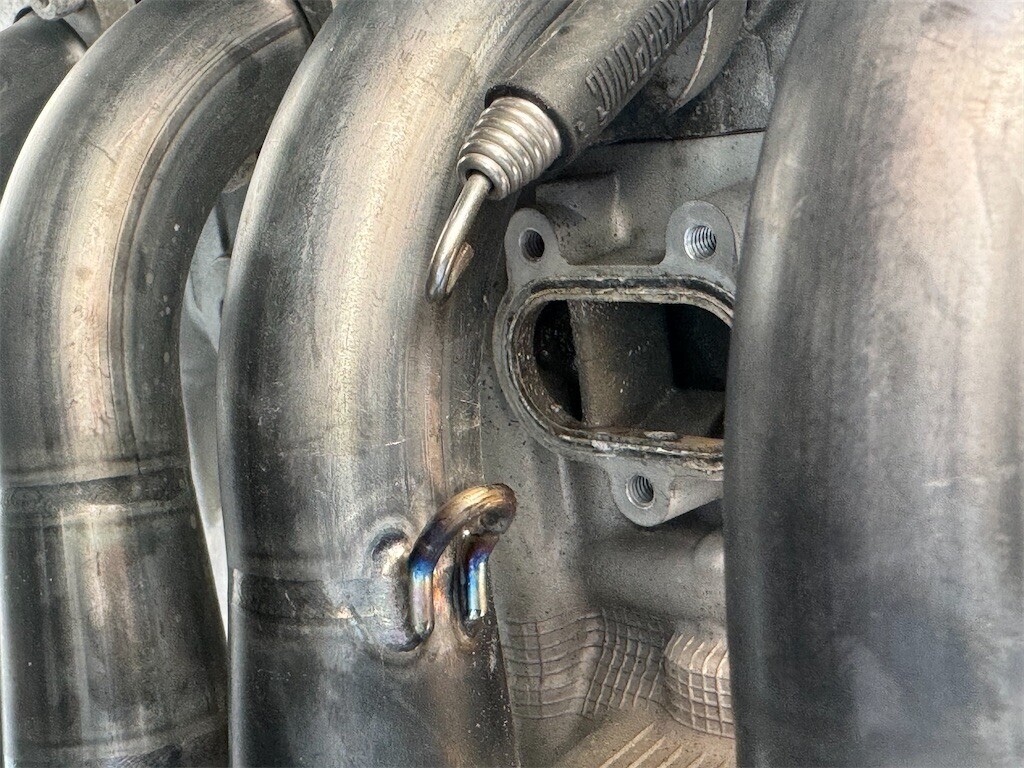

思ってたより大変で、結局ラジエターはずらしてあげて、エキパイとフランジを繋いでいるスプリングも外す必要がありました。
f:id:devilcat:20240620010333j:image

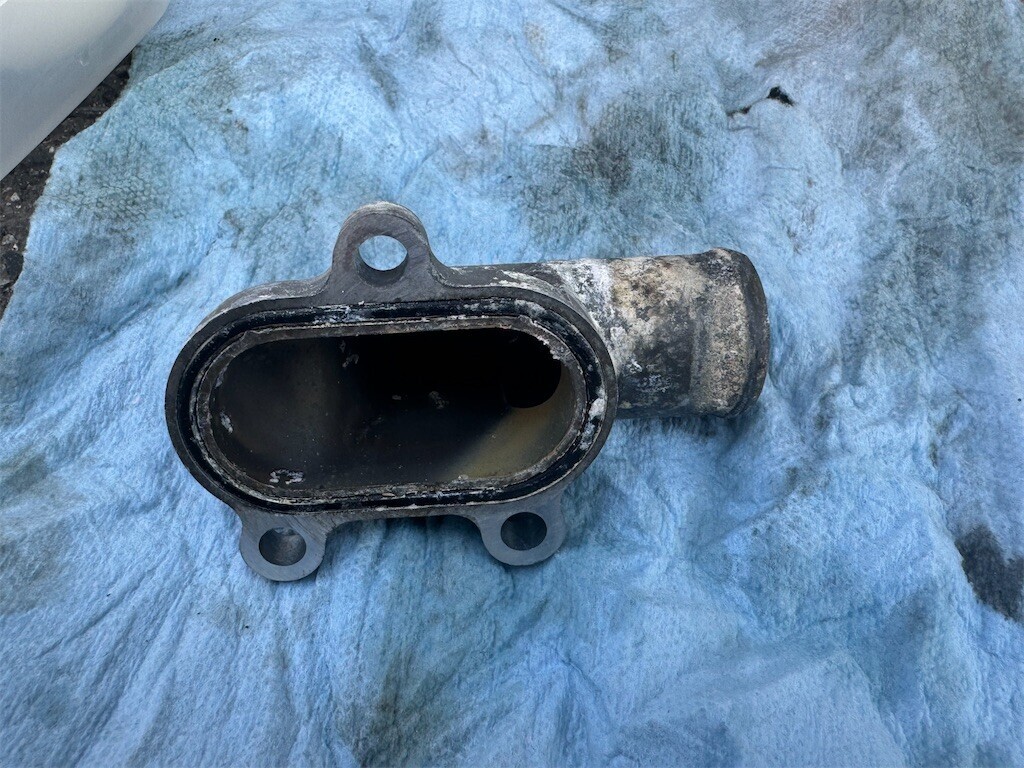

ここ触ってないのにめっさ汚い。。
f:id:devilcat:20240620010410j:image

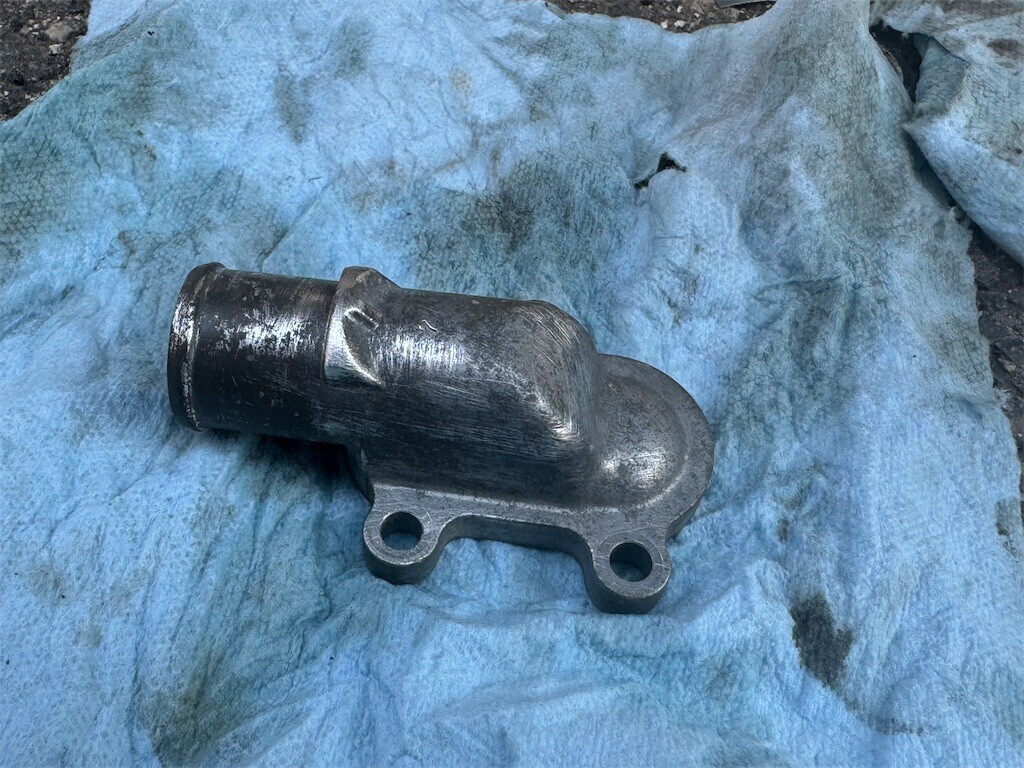

綺麗にしてあげました^ ^
f:id:devilcat:20240620010225j:image

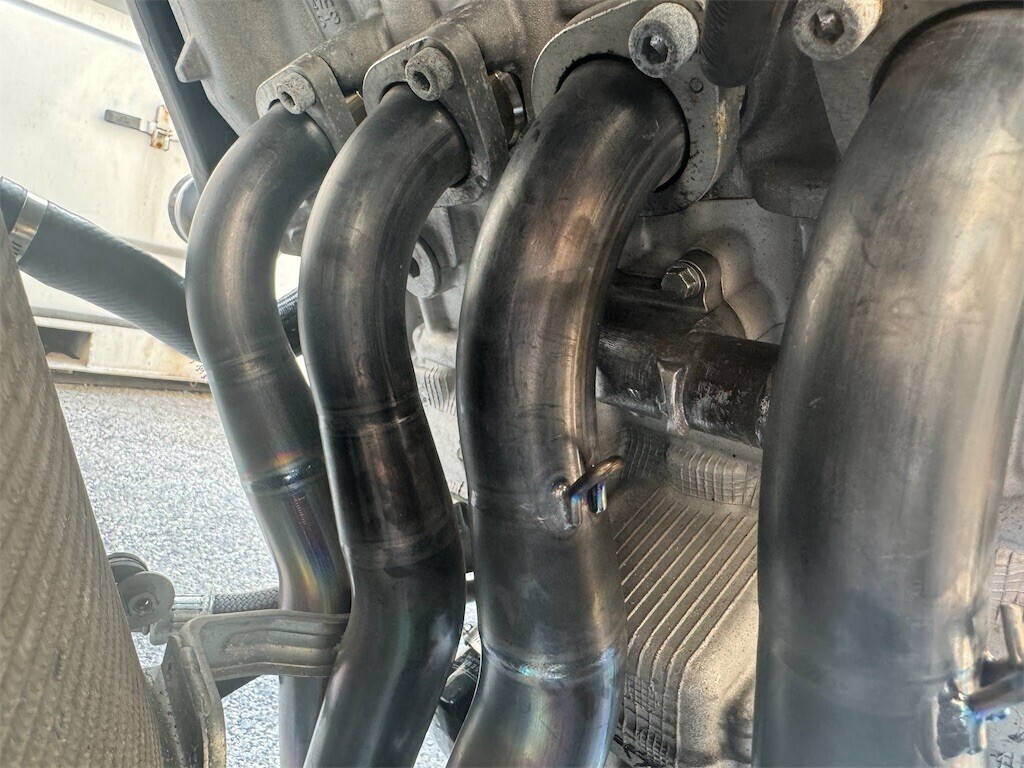

ケースを元に戻してあげて
f:id:devilcat:20240620010423j:image

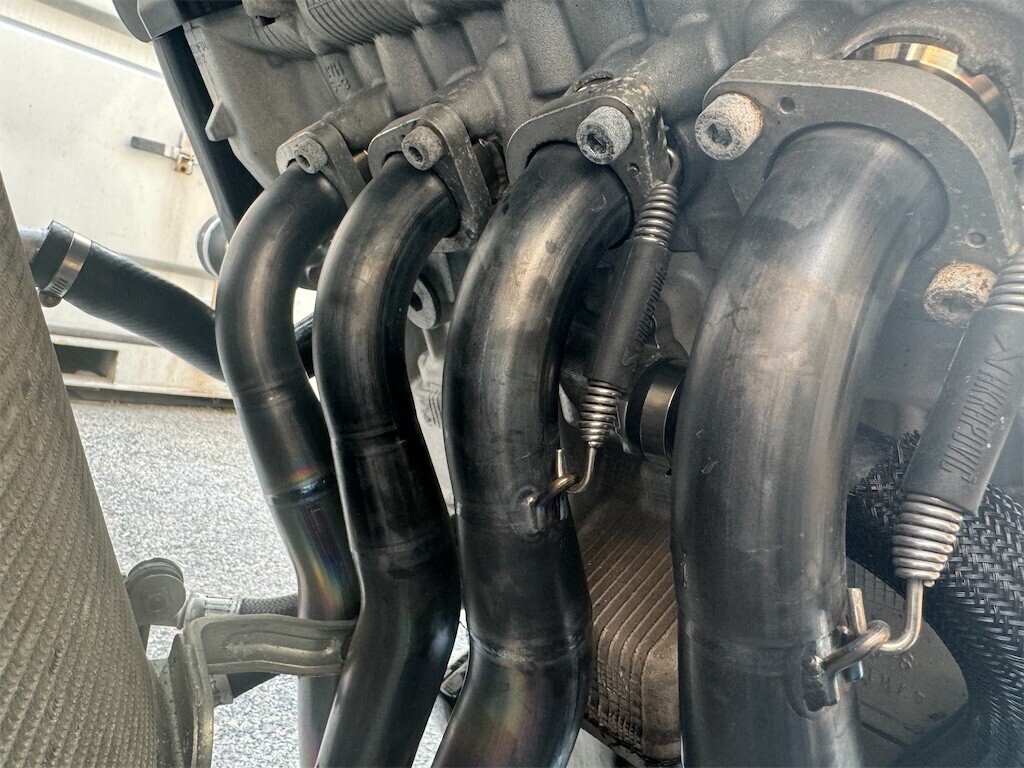

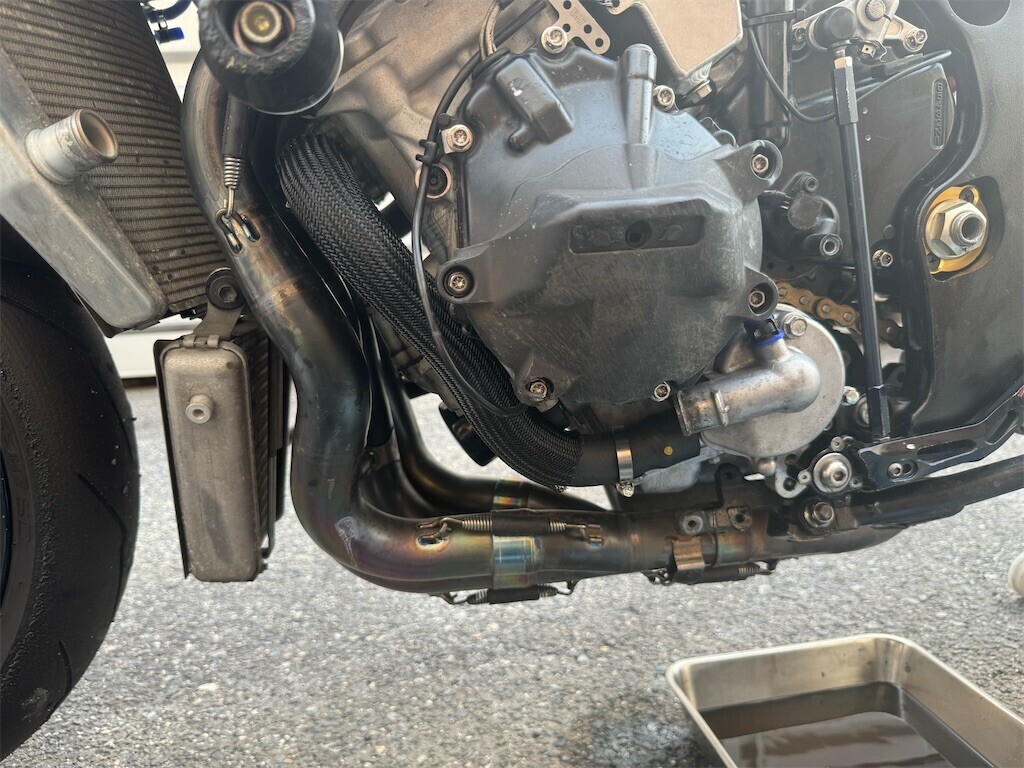

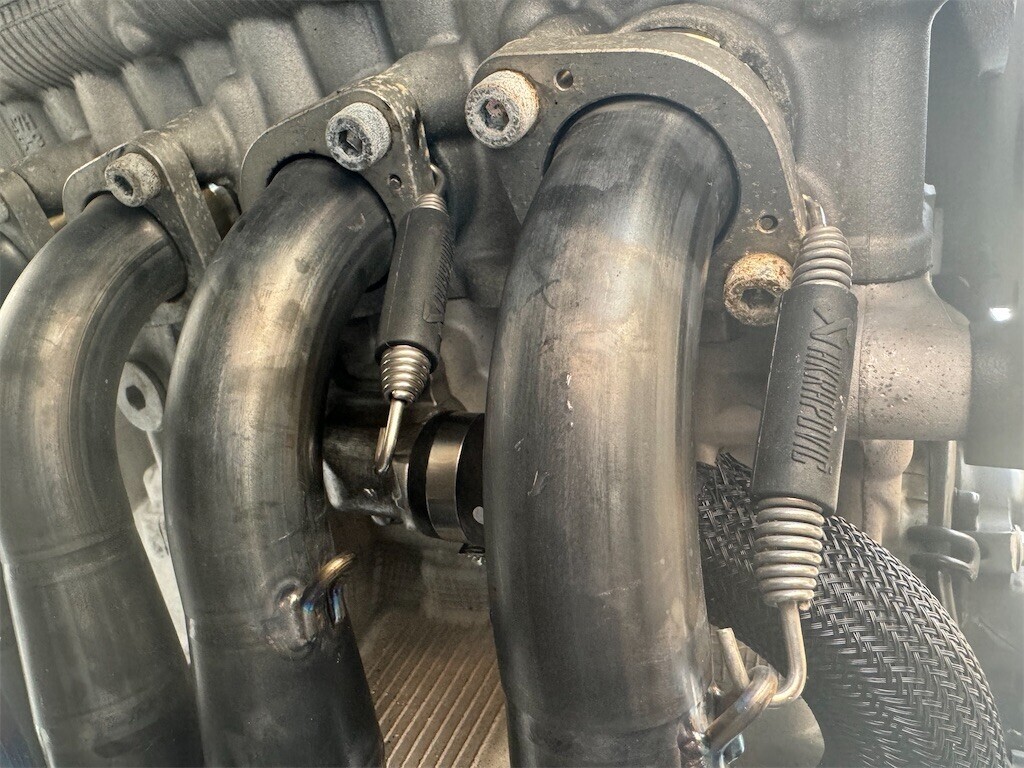

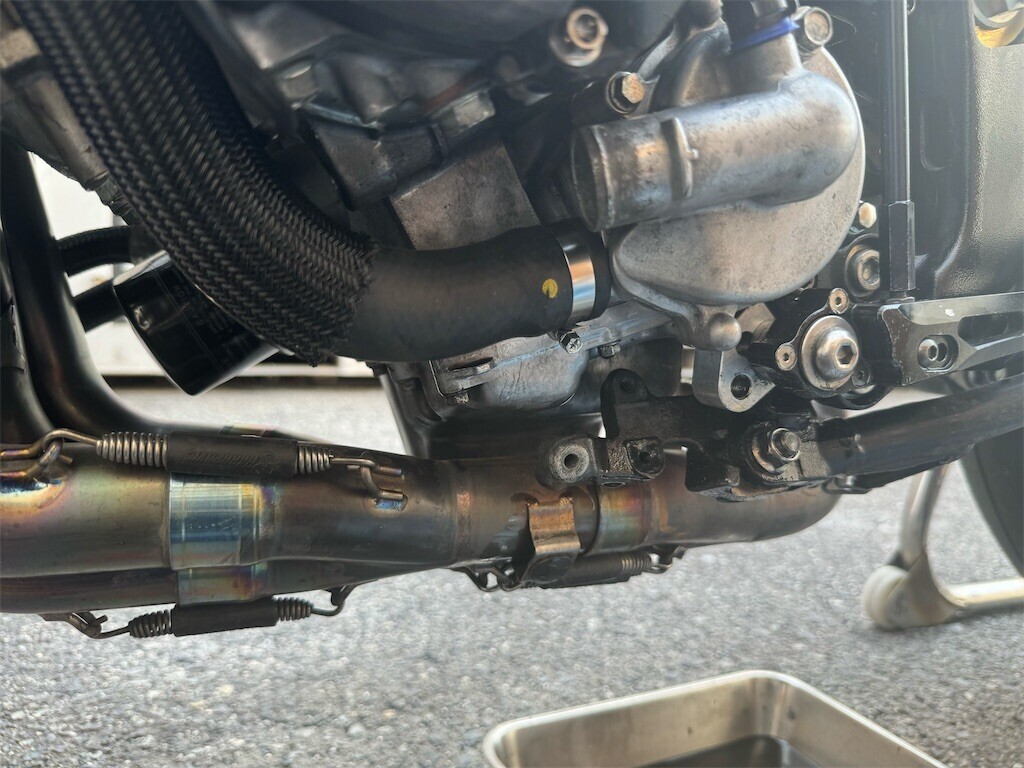

いい感じの位置を調整しつつホースを取り付け。
f:id:devilcat:20240620010344j:image
f:id:devilcat:20240620010420j:image
f:id:devilcat:20240620010257j:image
f:id:devilcat:20240620010254j:image

グリップを取り付ける時と同じくホースにはパーツクリーナーを吹きかけてから取り付けています。

それなら入りやすいし、少しの間なら調整できるし、乾けばちゃんと密着してるし、なのでおすすめです。

続いて外側のホースを取り付け。

f:id:devilcat:20240623045657j:image

ウォーターポンプのところはまた外すのでバンドは締めていません。

続いてサーモケースと右側のホース交換。

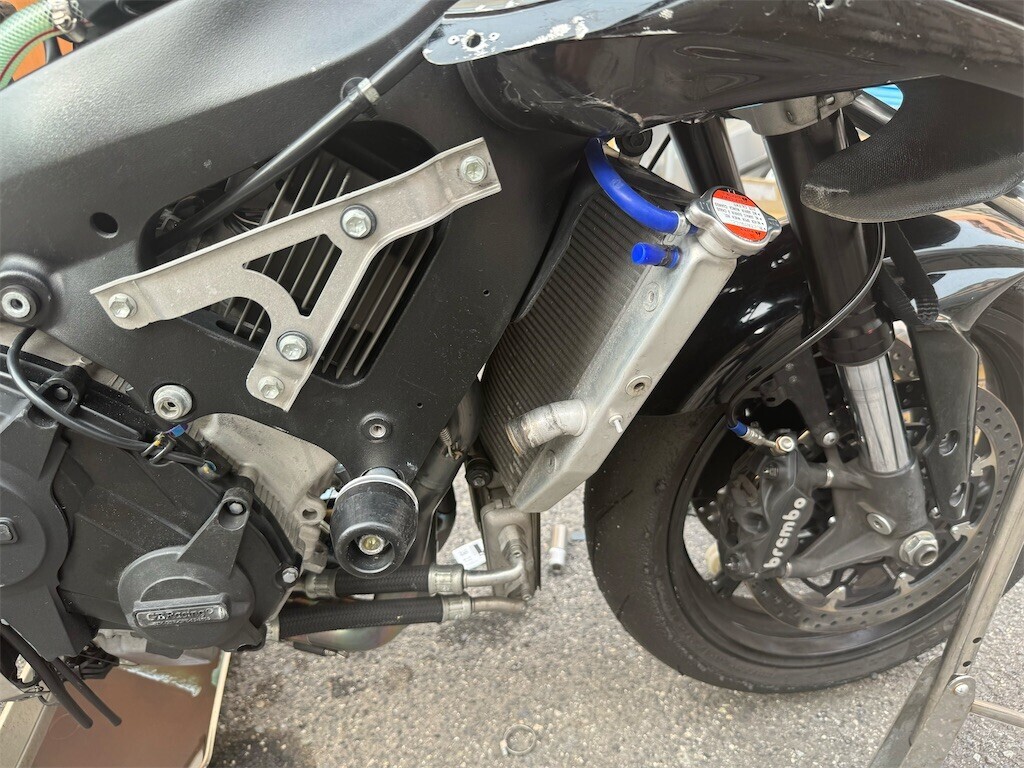

とりあえずホースを外します。
f:id:devilcat:20240620010323j:image

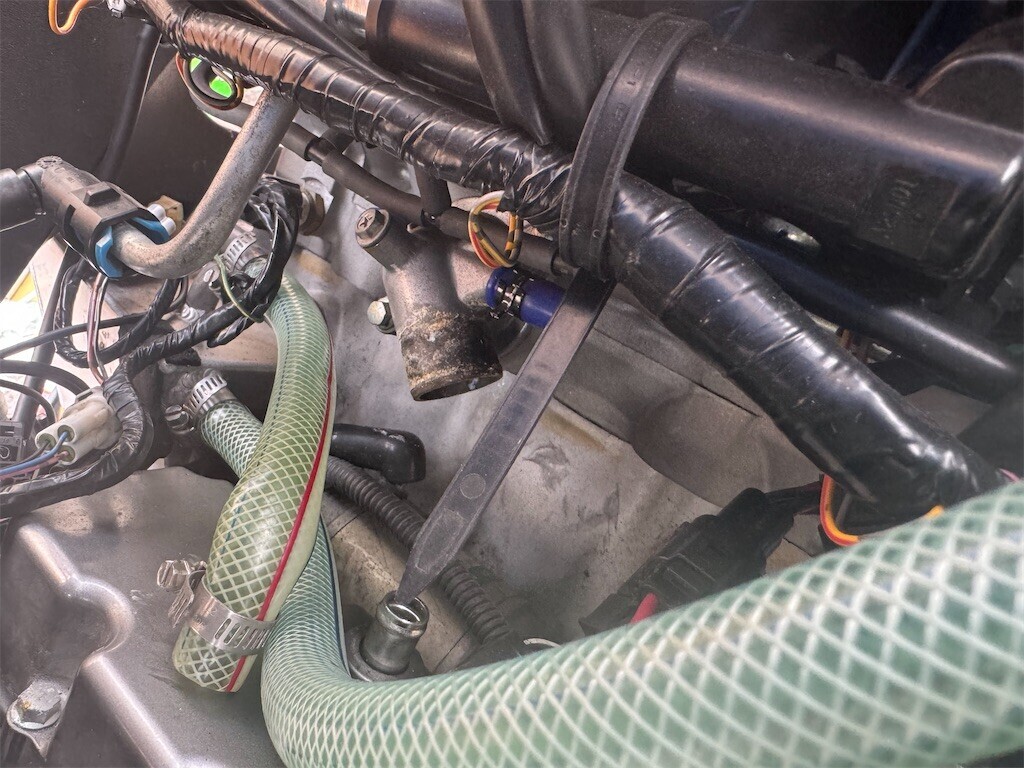

狭いので作業しづらいです。。
f:id:devilcat:20240620010306j:image

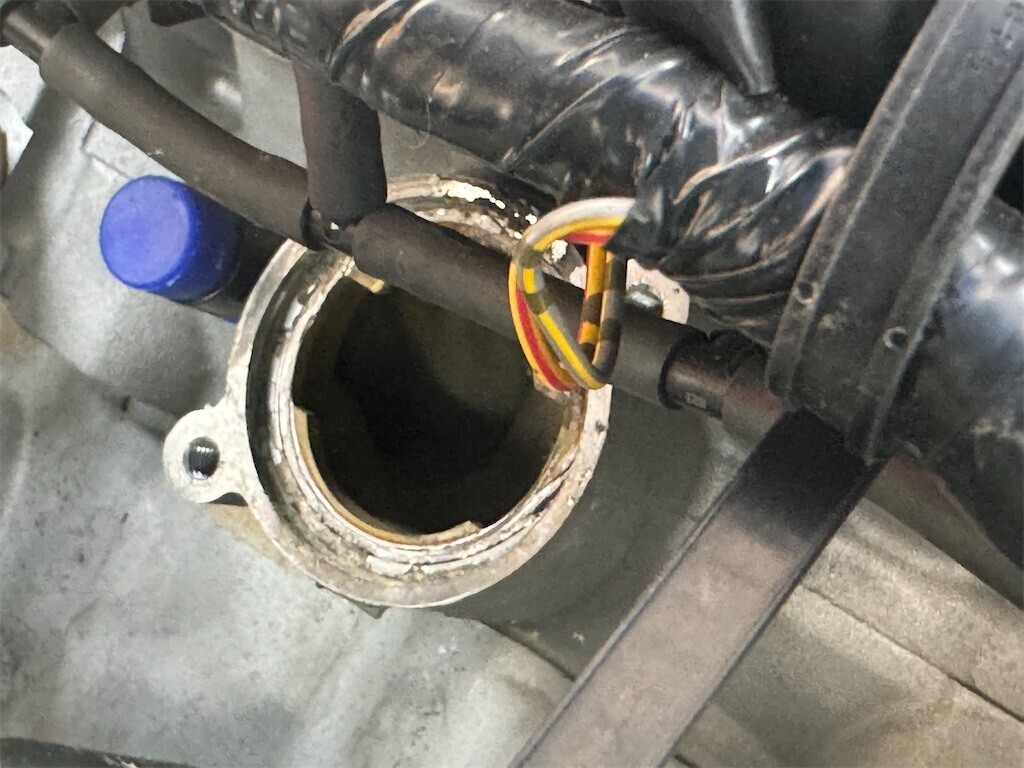

なんかここもきたない。。
f:id:devilcat:20240620010354j:image

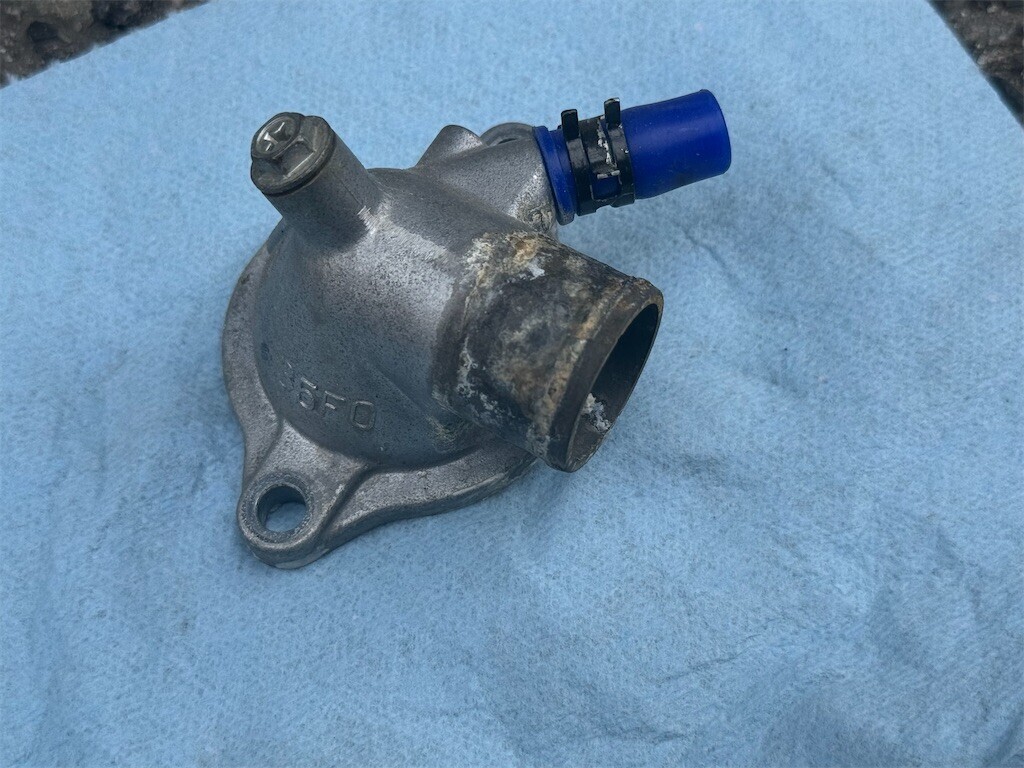

ある程度綺麗にしてあげました。
f:id:devilcat:20240620012527j:image

なお内側はサビでやられておりました。。

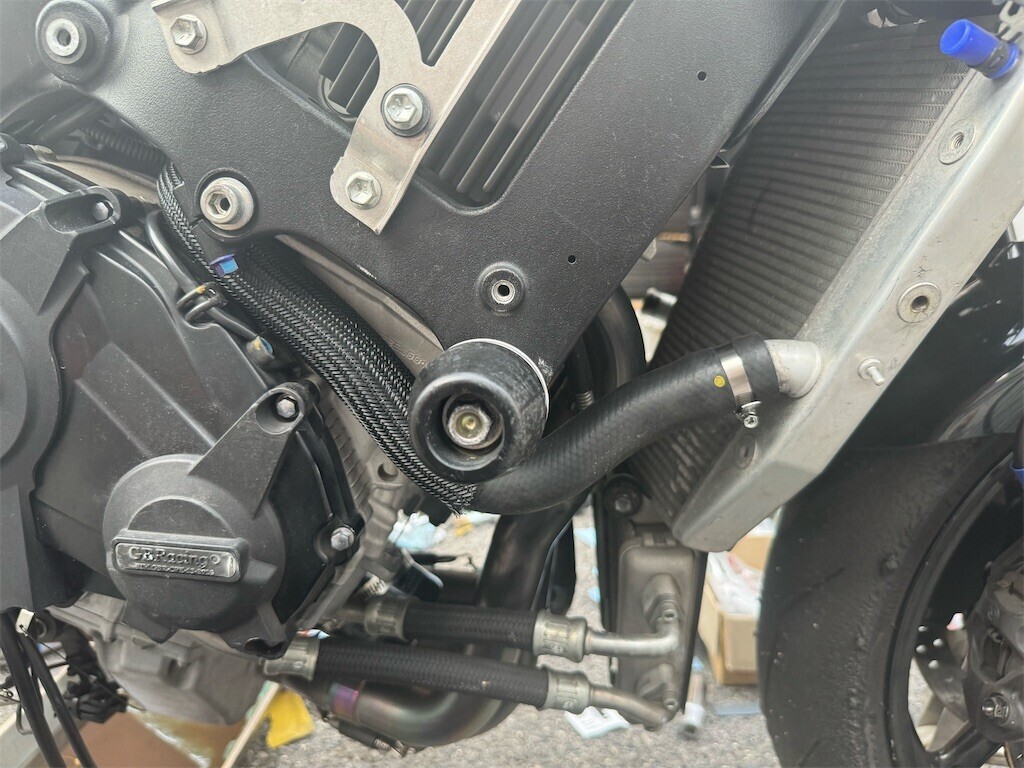

こちらのホースはエンジンハンガーとエンジンの間を倒す必要があるのでちょっとめんどくさいです。
f:id:devilcat:20240620010327j:image

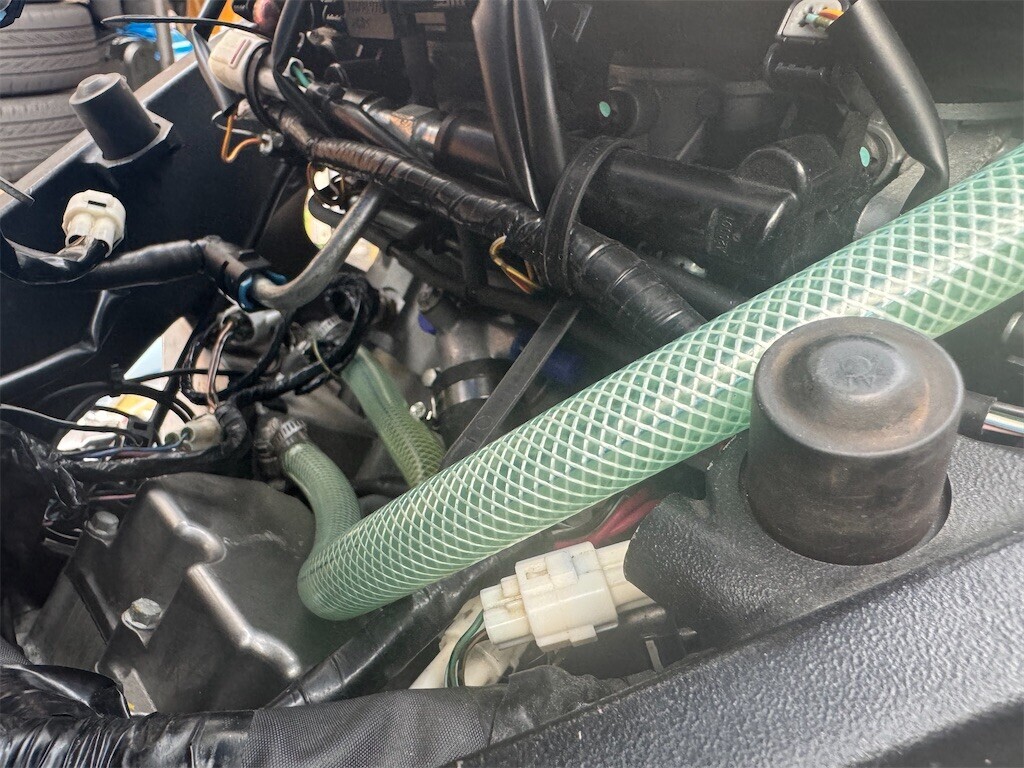

ヨッシムラムラ キットパーツのサーモレスになるやつを取り付けてサーモケースを組んだら部品交換はおしまい。
f:id:devilcat:20240620010251j:image

ここでもLISLE スピルフリーファンネルが活躍します^ ^

バイクで使うとこんな感じになります。

f:id:devilcat:20240623045836j:image

曲がりのコネクタもあるんですが、面倒臭いのでつかってません笑

いつもの赤ちゃんの純水にで純水に交換します。

赤ちゃんの純水で4Lすすいだ後にelfのレース用クーラントに交換。

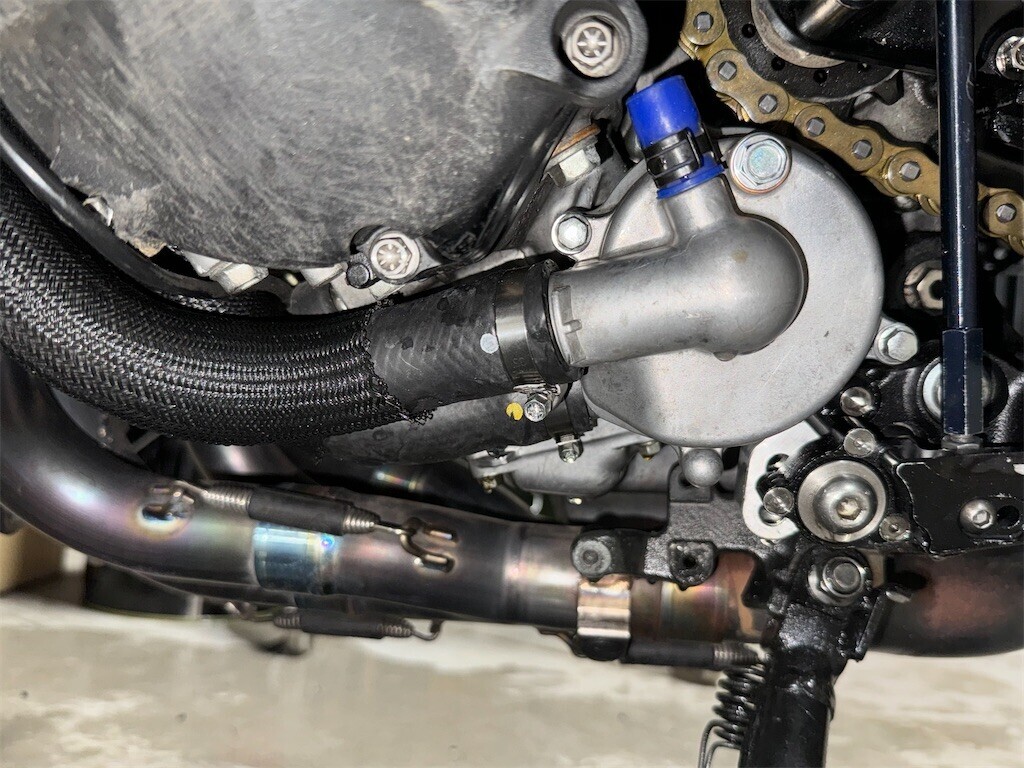

最後にホースバンドを締め付けたら完全です。

f:id:devilcat:20240623050835j:image

これで今年は水温が上がらない…といいなぁ。。
