バイク整備 QSTARZ LT-6000 分解

QSTARZ LT-6000を分解することにしました。

GPSアンテナを改造してより精度を上げてやろうという魂胆です。

嘘です。

そんな知識も技術もございません。

なんか小汚くなっていたので、分解して綺麗にしてやろうってだけです。

分解するためにこんなものを購入しました。

ENGINEER 特殊ネジ用ドライバー DT-05です。

携帯電話にも使われている特殊ネジ…ということですが、小さないじり止めトルクスですね。

f:id:devilcat:20211010111834j:image

小汚いLT-6000。

四隅のネジを外します。

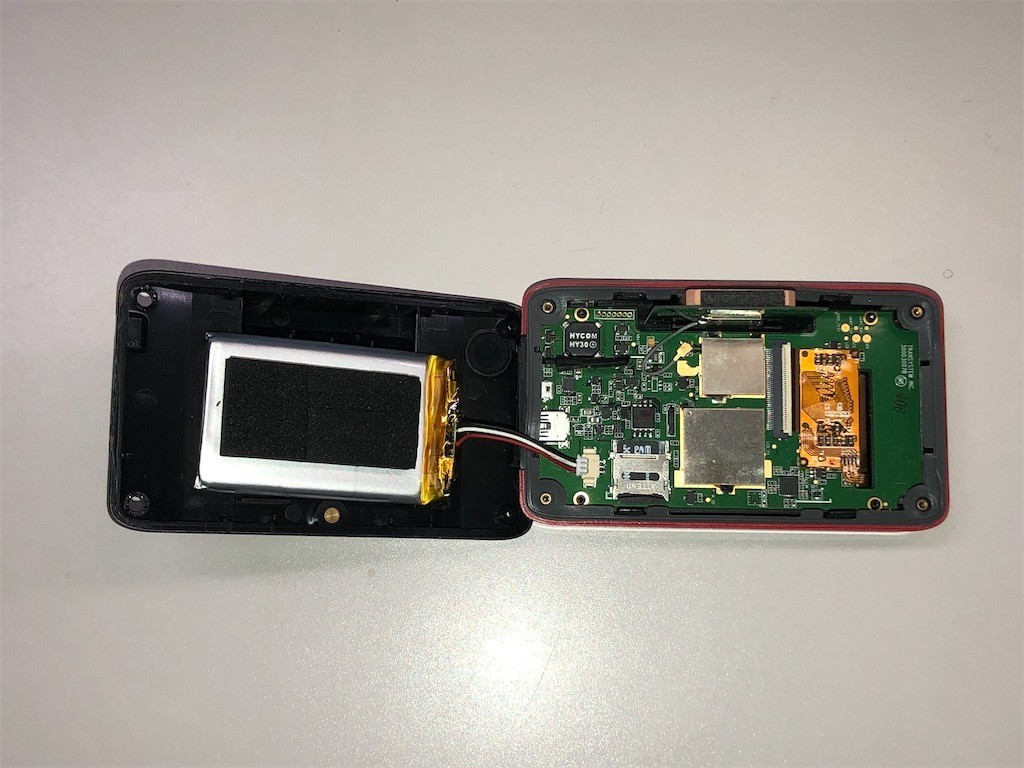

外したところ。
f:id:devilcat:20211010111905j:image

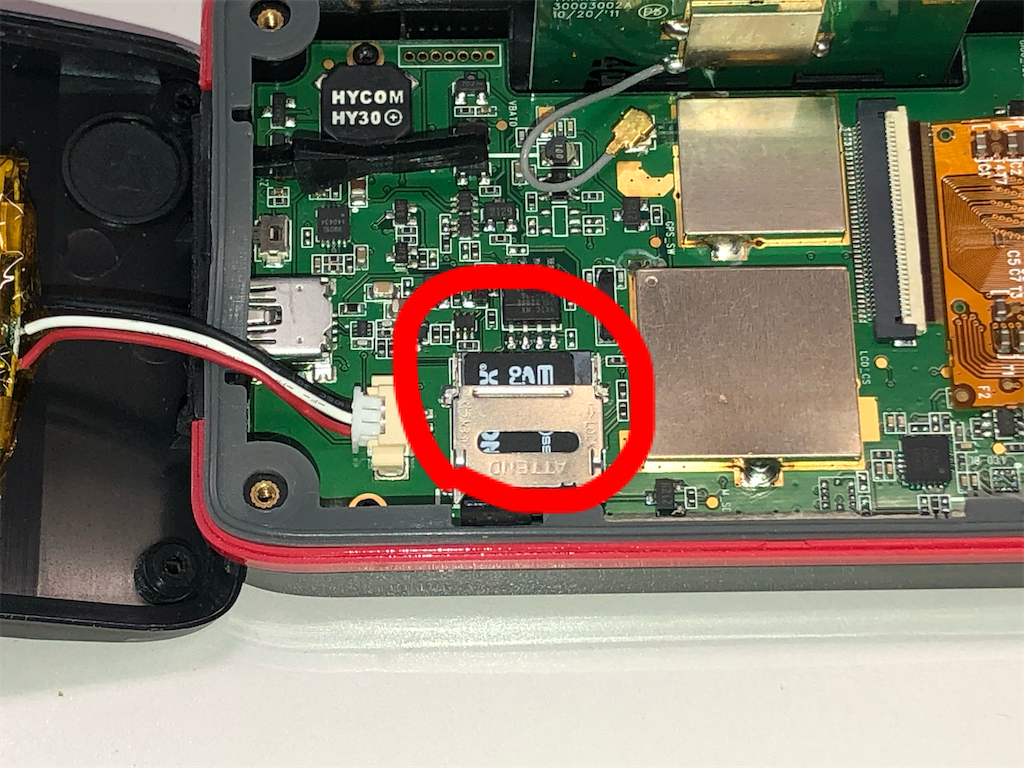

microSDカードがおられます。
f:id:devilcat:20211010113156p:image

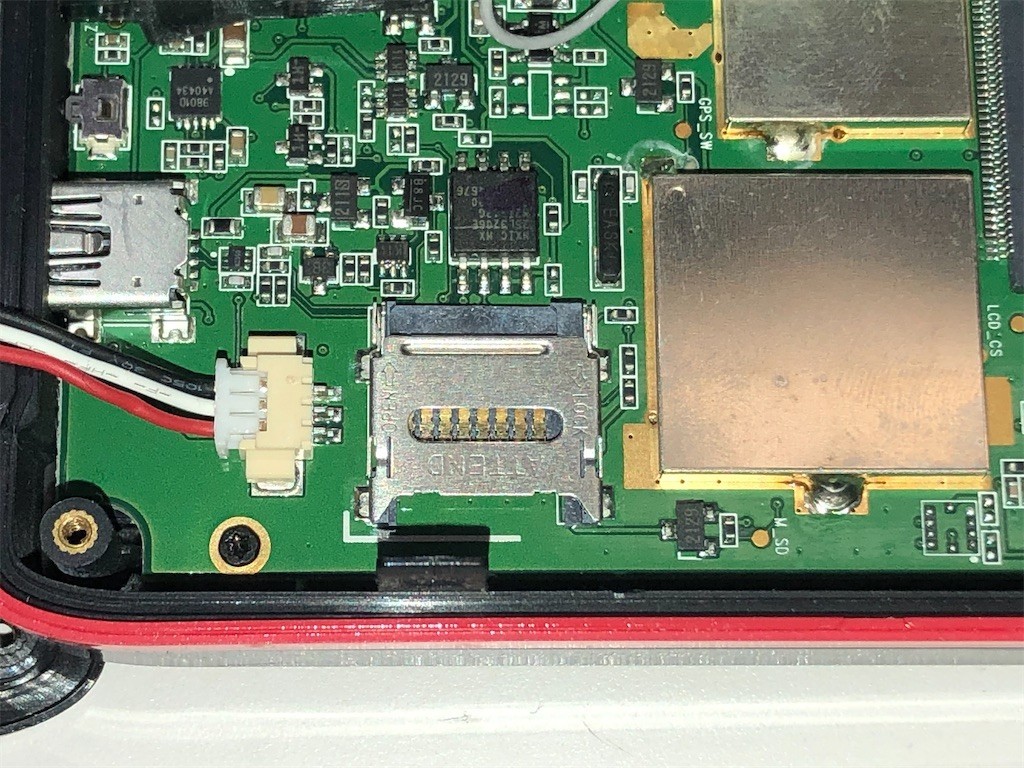

せっかくなので外して電源を入れてみると…
f:id:devilcat:20211010111822j:image

microSDは4GBと超大容量な上、KINGMAXという一流メーカーですので、手持ちのmicroSDカードと差し替えて試してみます。

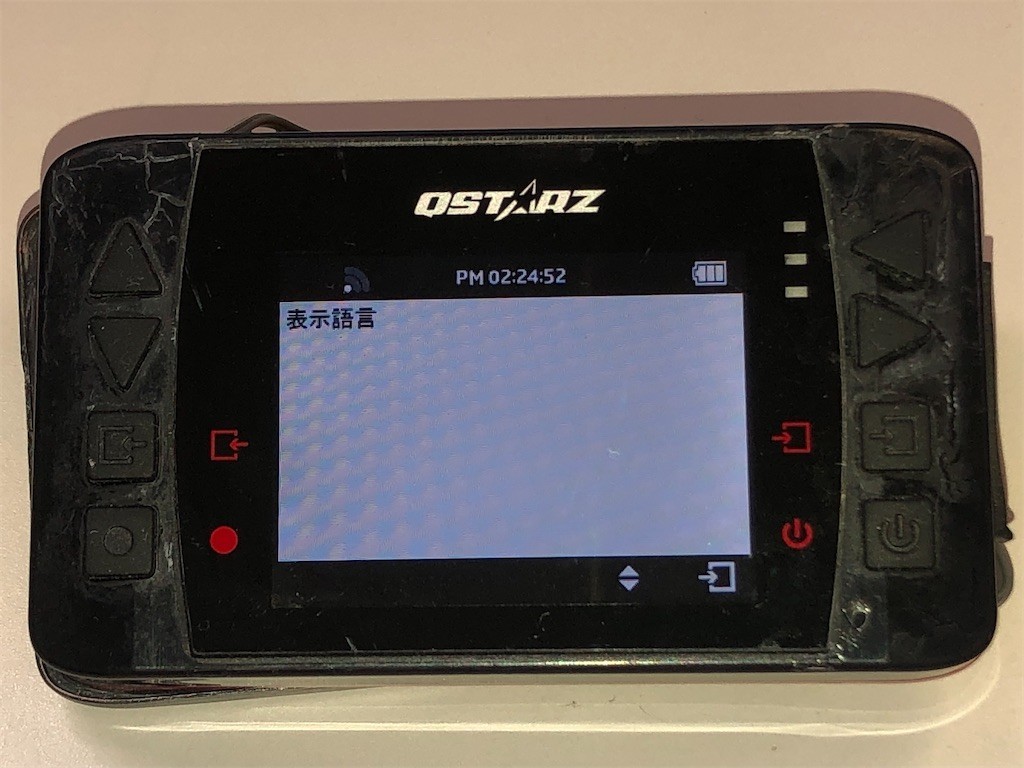

とりあえずカードがない状態で電源オンしてみると、初期画面らしき画面が表示されました。

f:id:devilcat:20211010111922j:image

設定もmicroSDカードに保存しているようですね。

でも表示語言ってなんだ??

ちうごくでは言語ではなくて語言なんでしょうか??

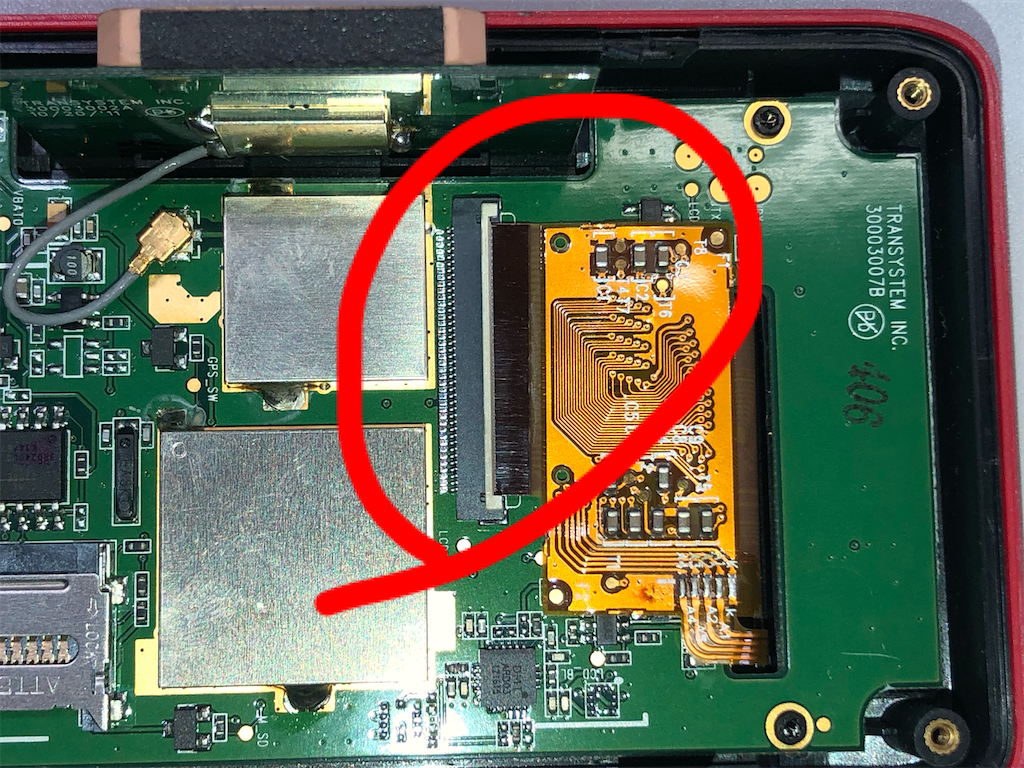

液晶のものと思しきフラットケーブルがおられるので外しておきます。
f:id:devilcat:20211010113103p:image

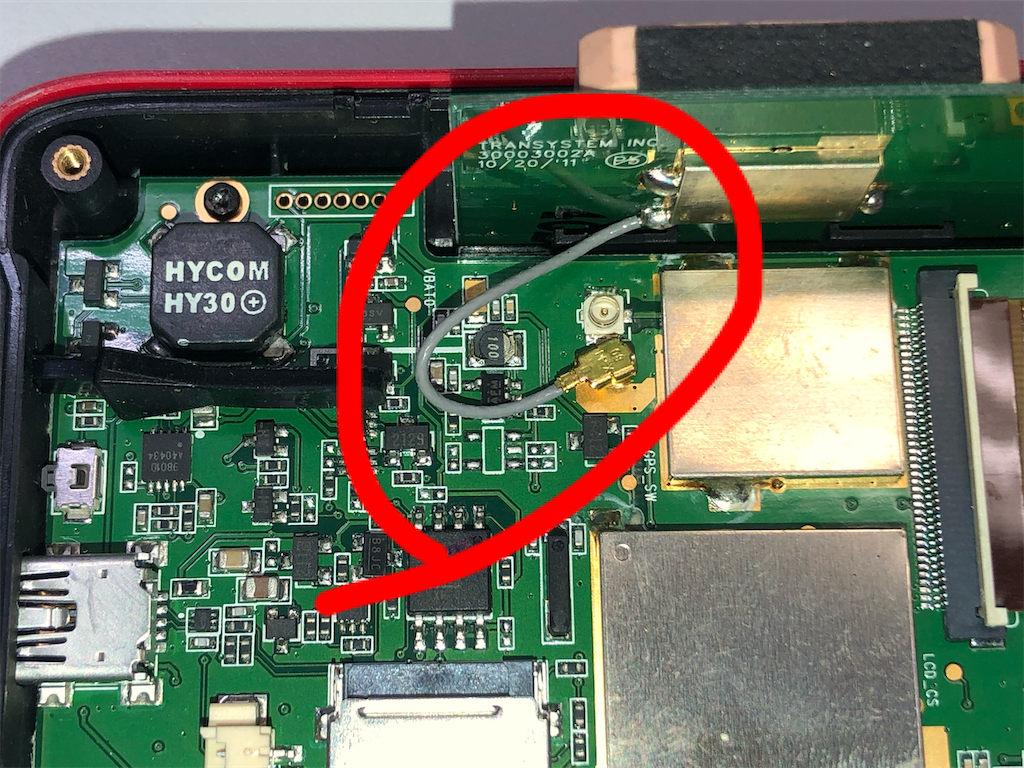

GPSアンテナと思われるケーブルも外しておきます。
f:id:devilcat:20211010112958p:image

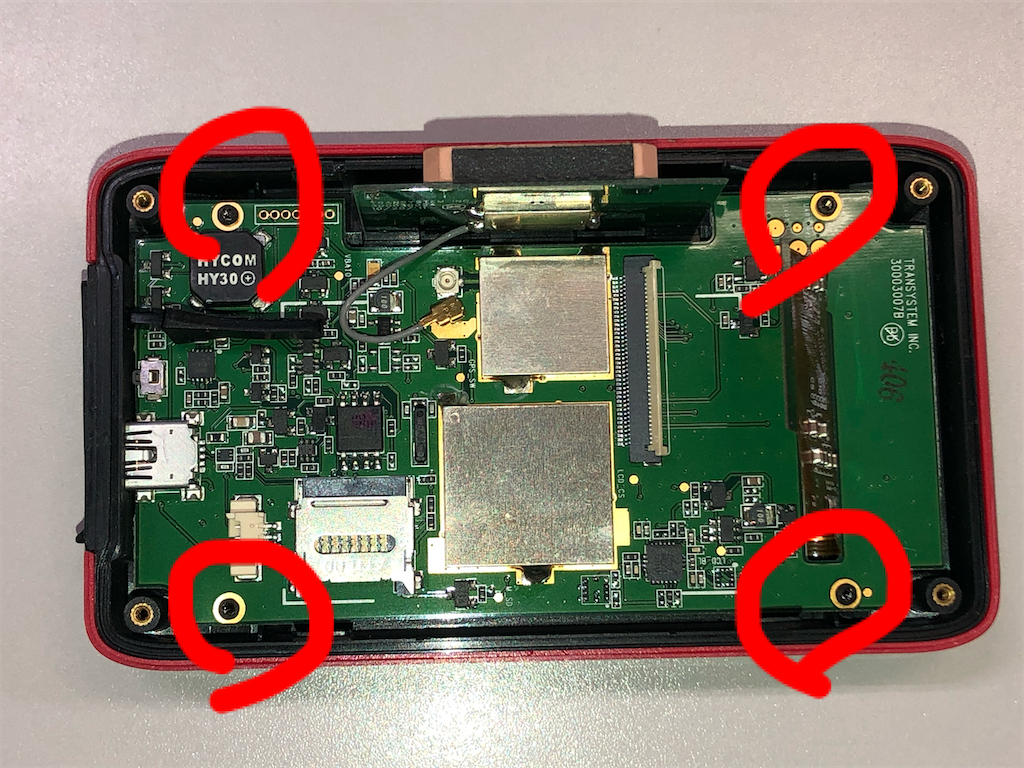

基盤を止めているネジを外します。

f:id:devilcat:20211010112900p:image

これも今回購入したT5のいじり止めトルクスドライバーで外すことができました。

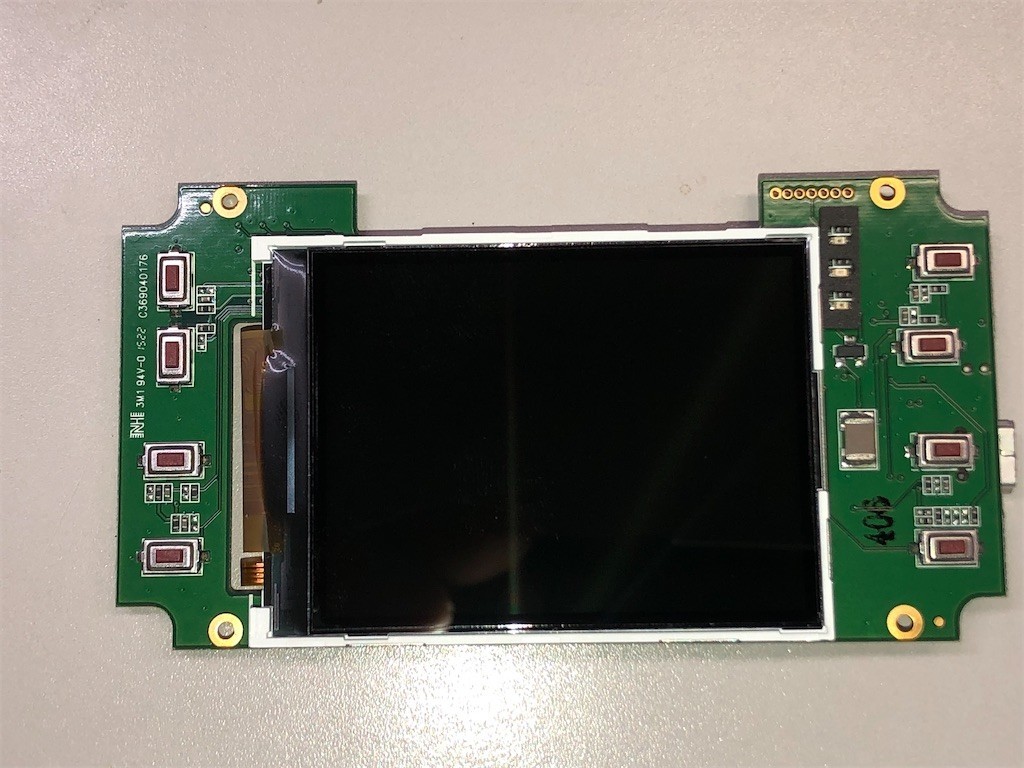

基盤を外して表側を見てみると、液晶はちゃんと固定されているっぽいです。
f:id:devilcat:20211010111741j:image

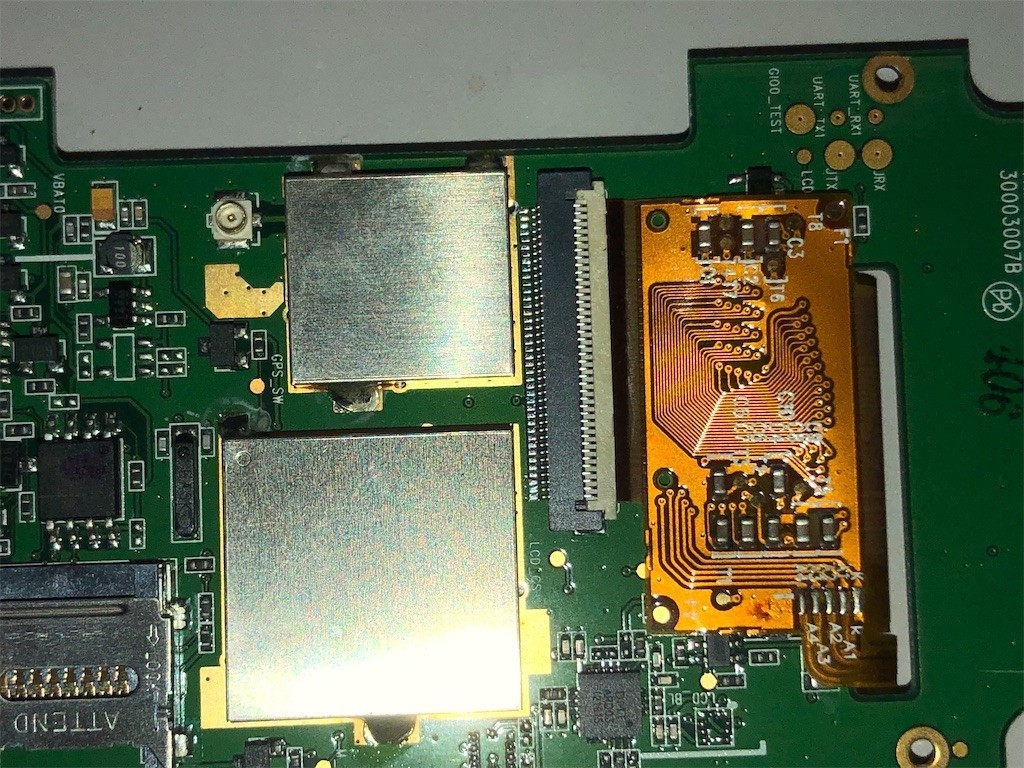

なので液晶のフラットケーブルは元に戻しました。
f:id:devilcat:20211010111846j:image

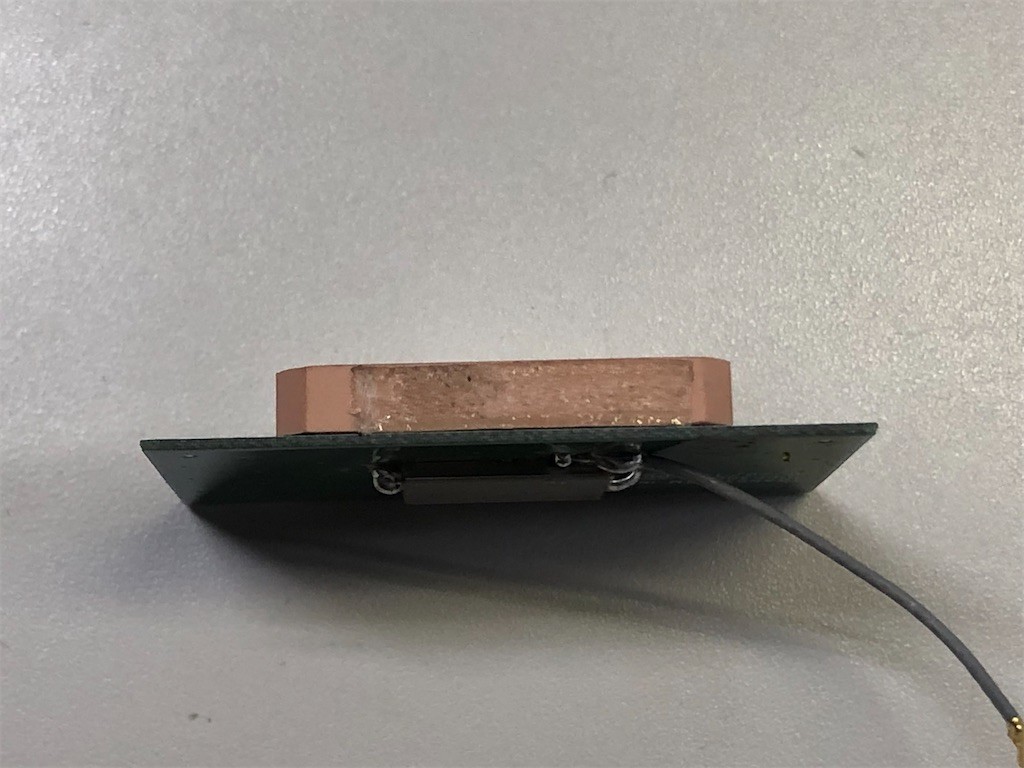

GPSアンテナは両面テープでも固定されていましたので、ここは手持ちの両面テープで貼り替えることにします。
f:id:devilcat:20211010111828j:image

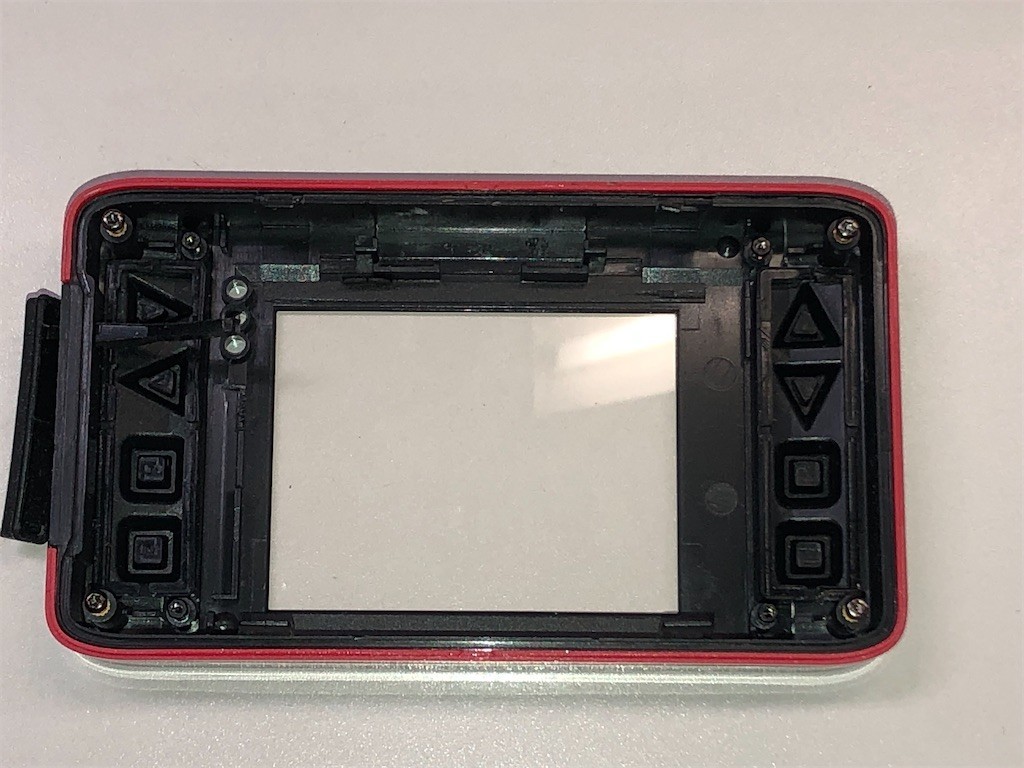

あとはゴム製のボタンを取ったら分解完了です。
f:id:devilcat:20211010111929j:image

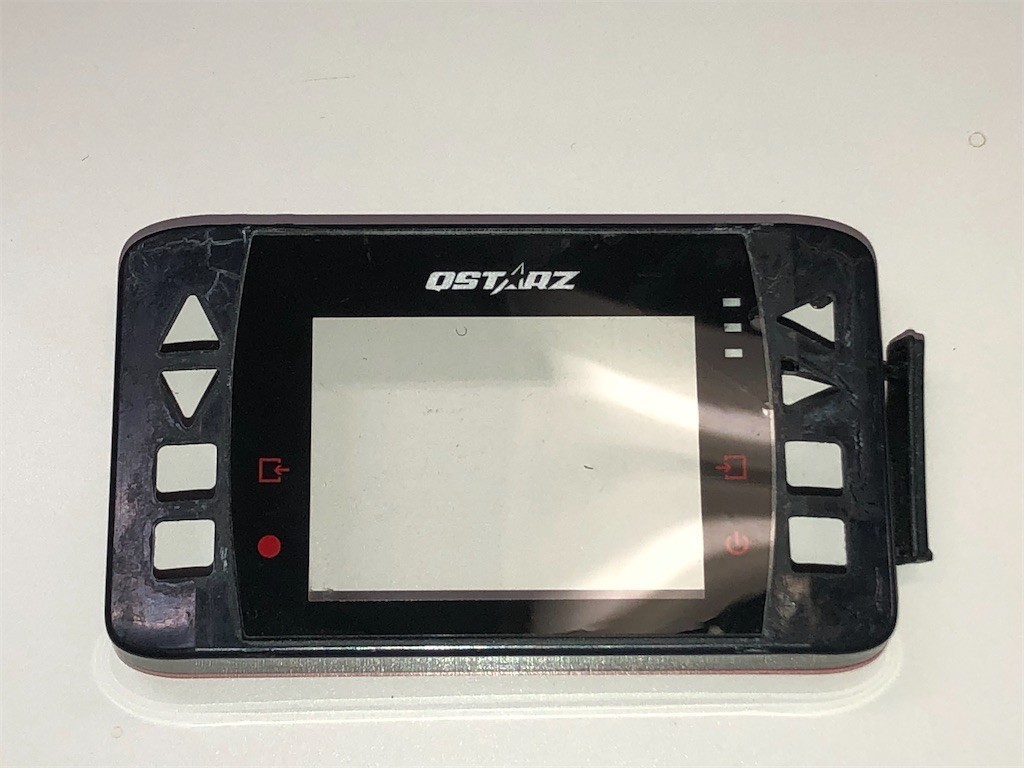

こんなになりました…がこの画像だと違和感があんまりない笑
f:id:devilcat:20211010111811j:image

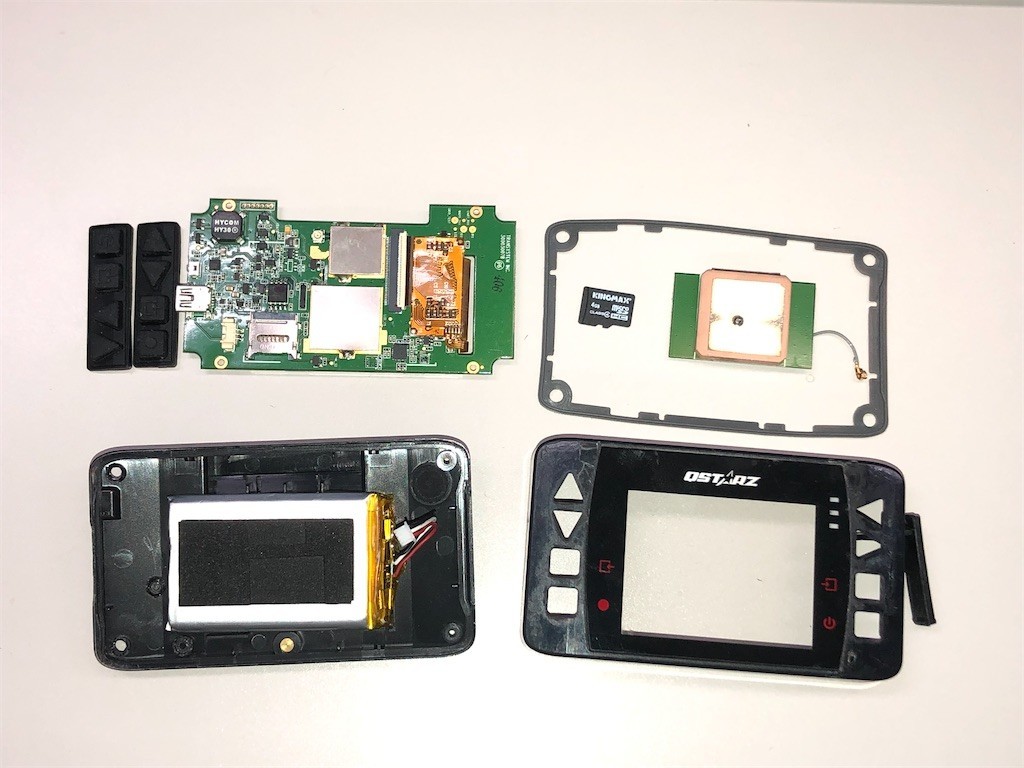

コレだけの部品にばらけました。
f:id:devilcat:20211010111806j:image

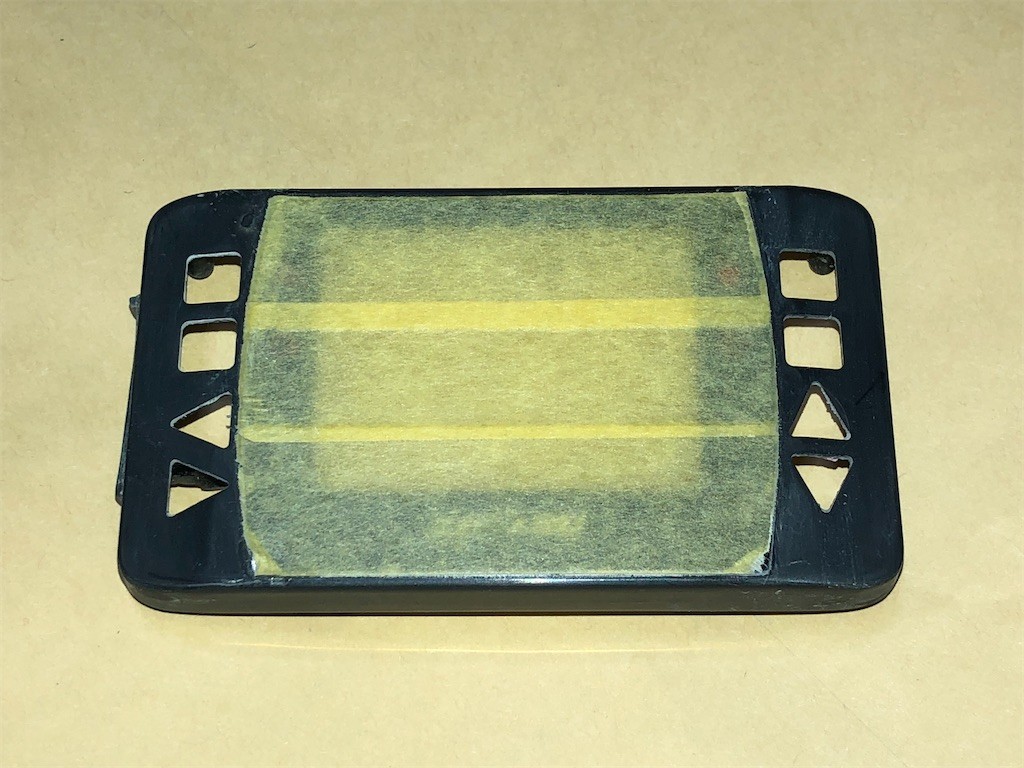

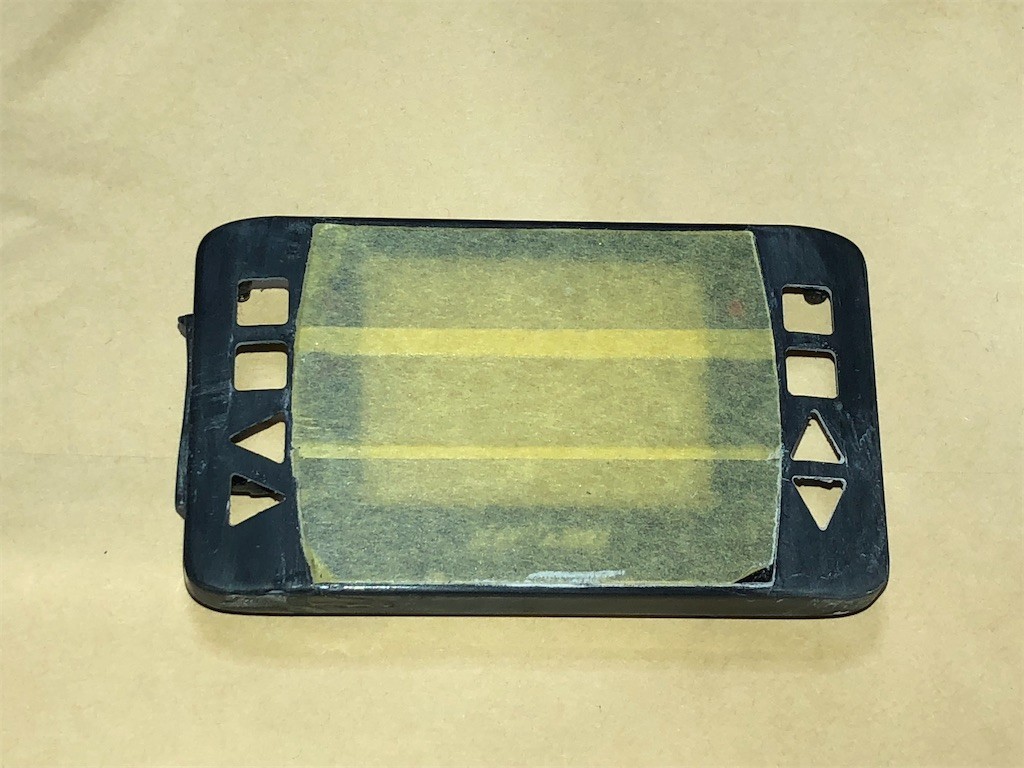

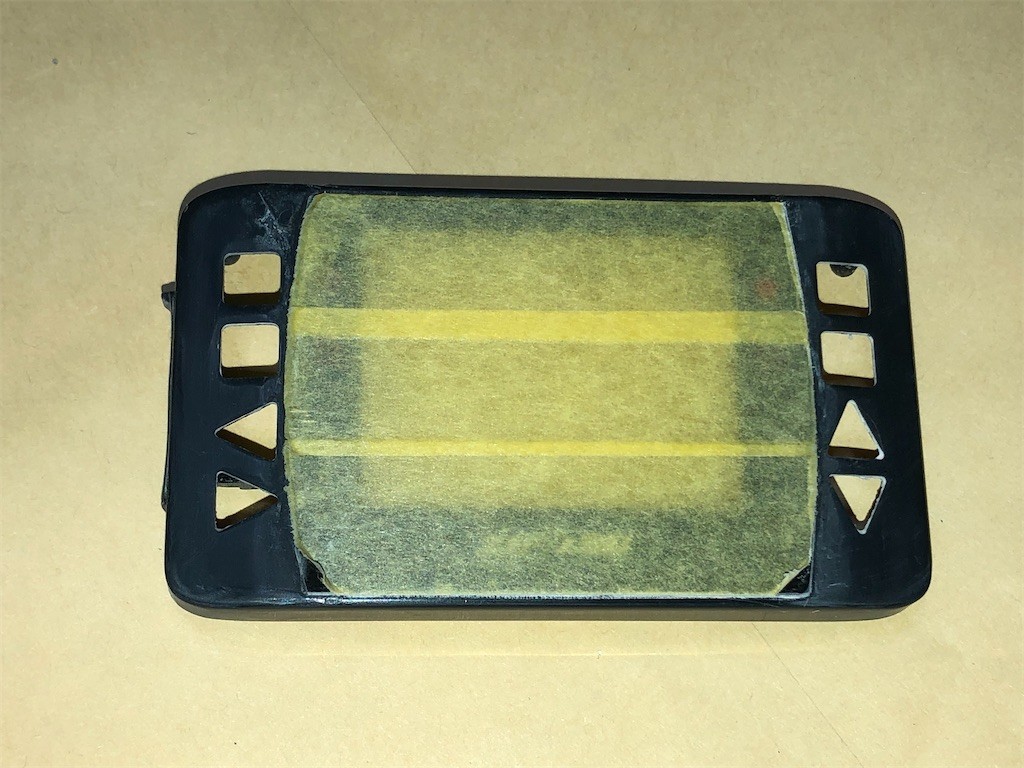

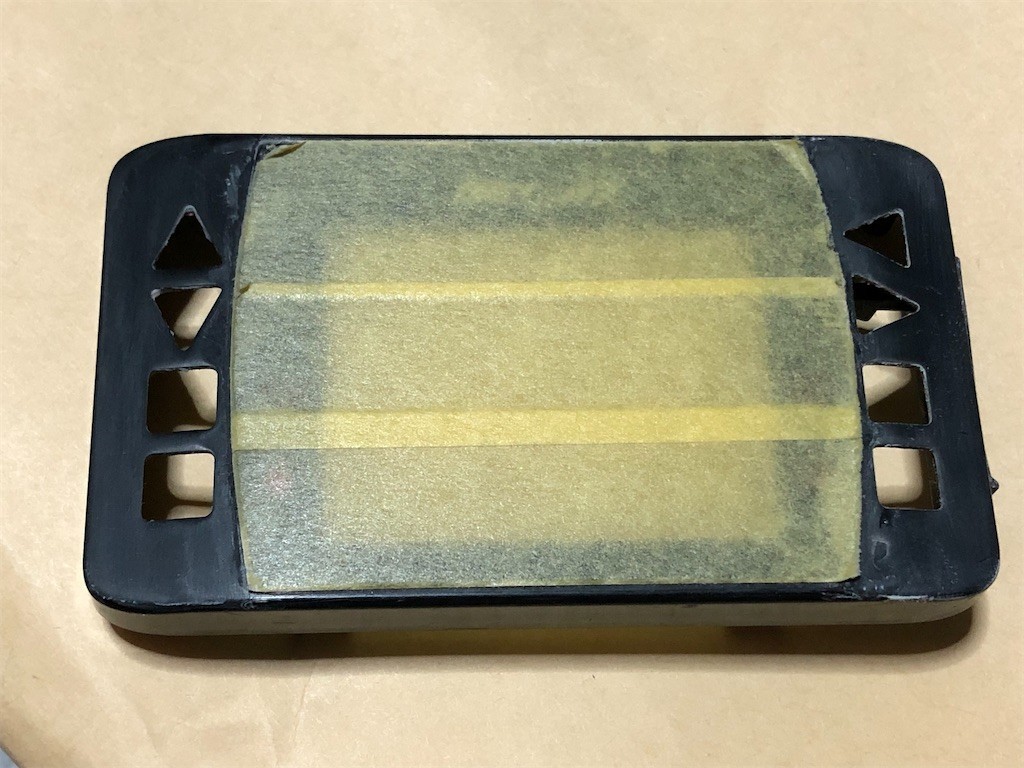

コンパウンドだけだと無理だったので、800番から始めて、1000 => 1200 => 1500 => 2000とペーパー掛けしました。

f:id:devilcat:20211106202113j:image
f:id:devilcat:20211106202053j:image
f:id:devilcat:20211106202059j:image
f:id:devilcat:20211106202107j:image

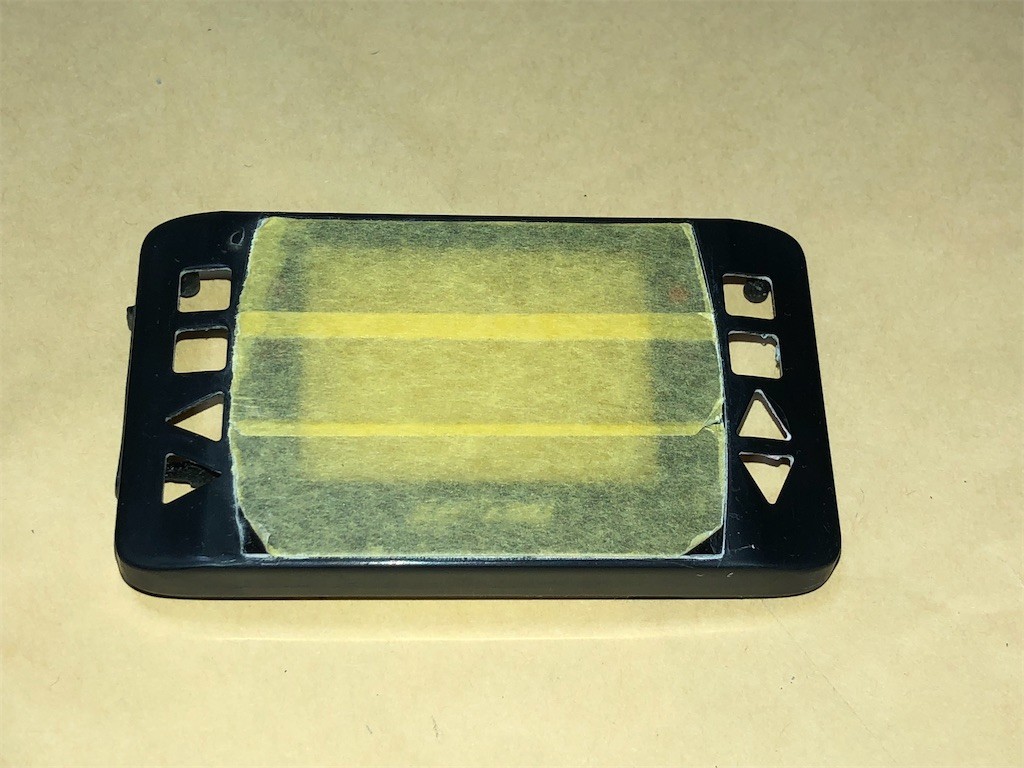

とりあえずピカールで磨いてみました。
f:id:devilcat:20211106202044j:image

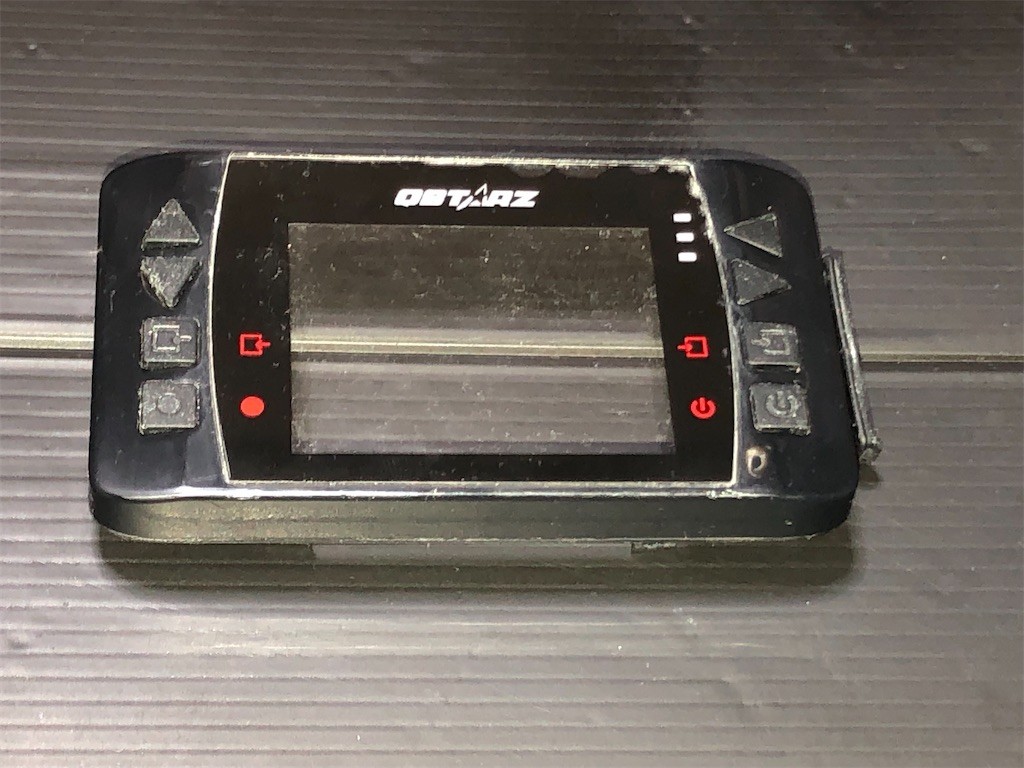

ソフト99の液体コンパウンド トライアルセットが行方不明になってしまったので、シャアラスターのスピリットクリーナーで磨いてみました。
f:id:devilcat:20211106202056j:image

まあいっかというくらいにはなったので、組み付けていきます。

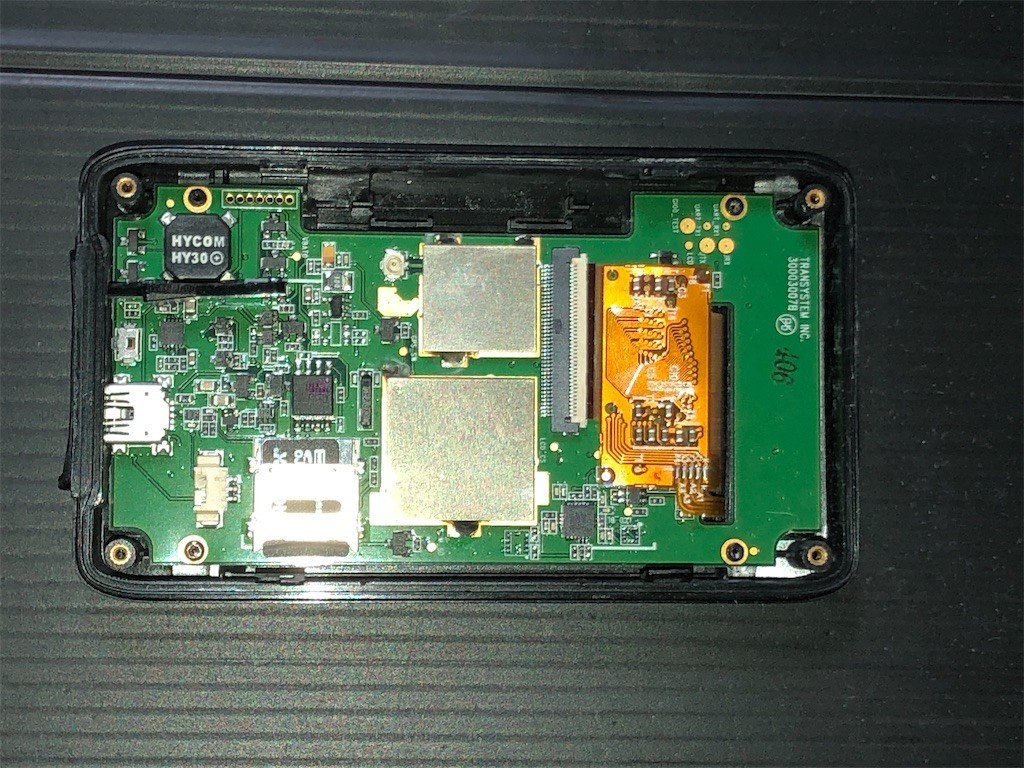

まずは基盤をねじ止め。
f:id:devilcat:20211106202110j:image

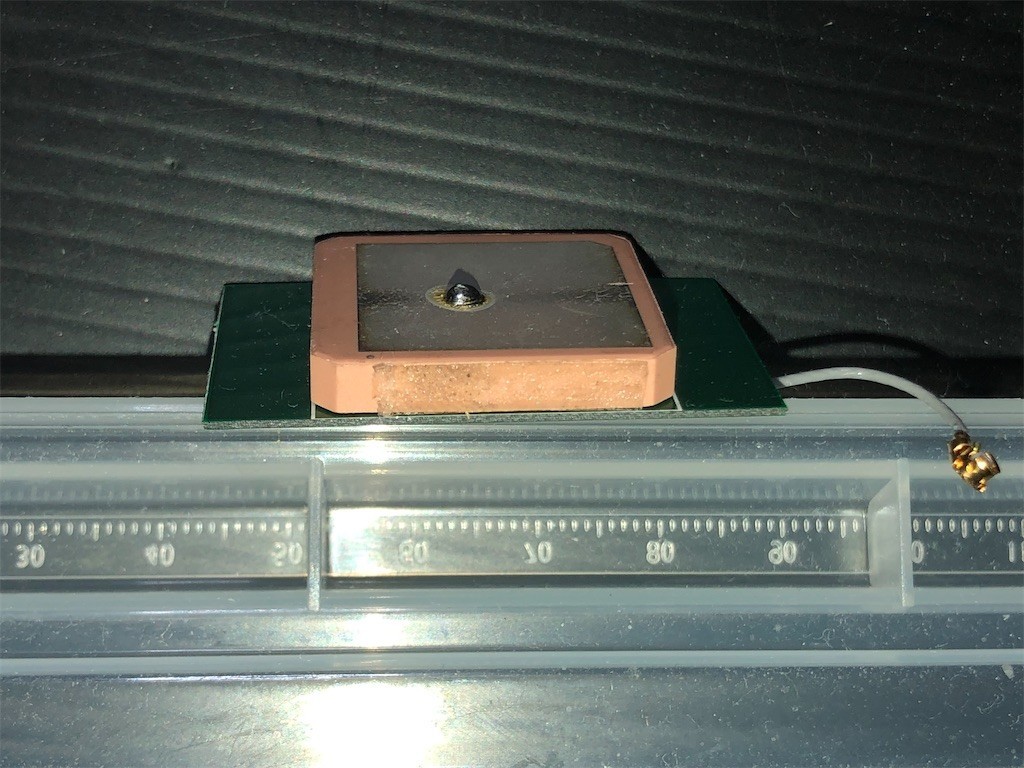

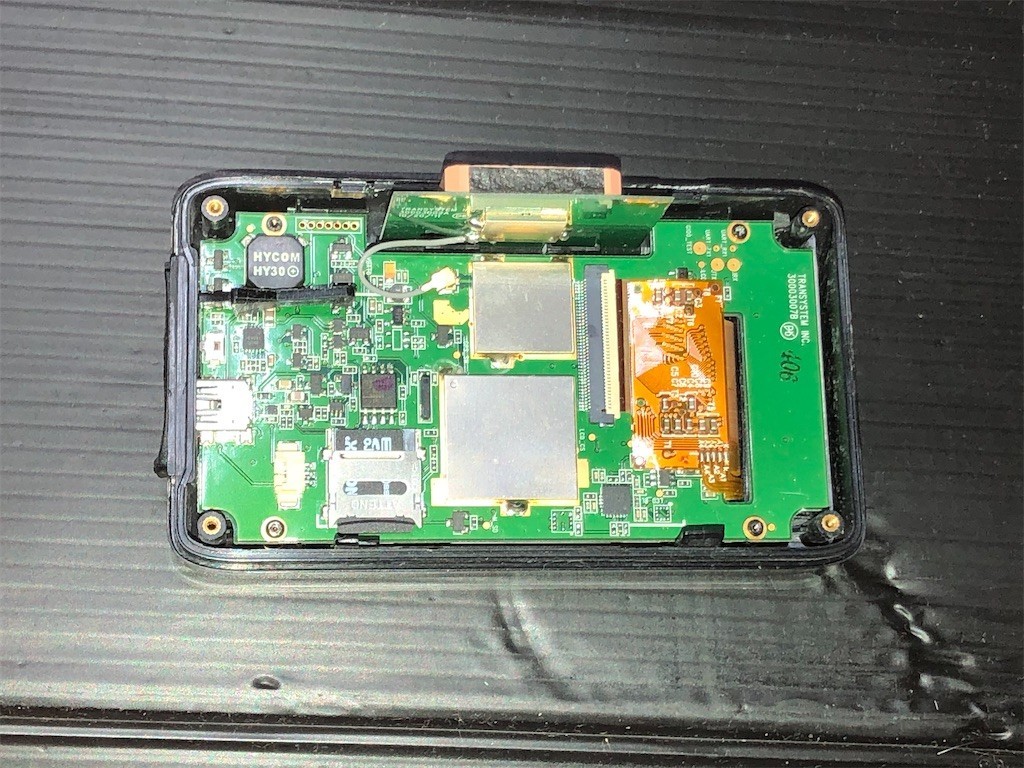

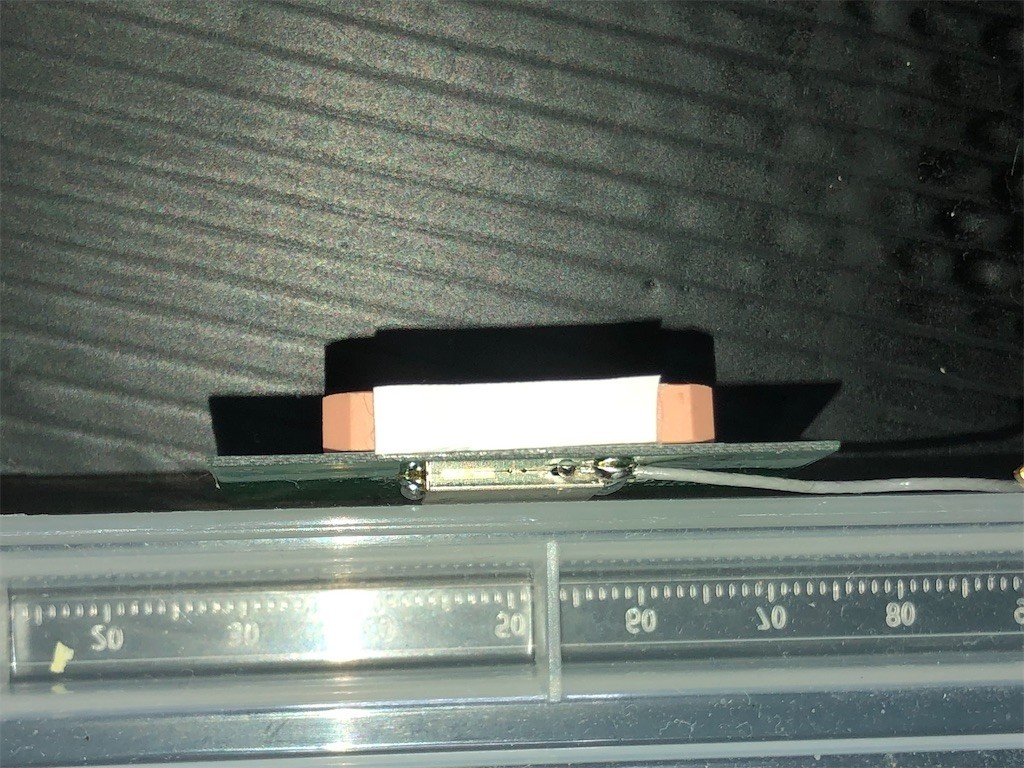

続いてGPSアンテナ。

両面テープを貼り替えてから取り付けます。
f:id:devilcat:20211106202104j:image

f:id:devilcat:20211106202643j:image
f:id:devilcat:20211106202102j:image

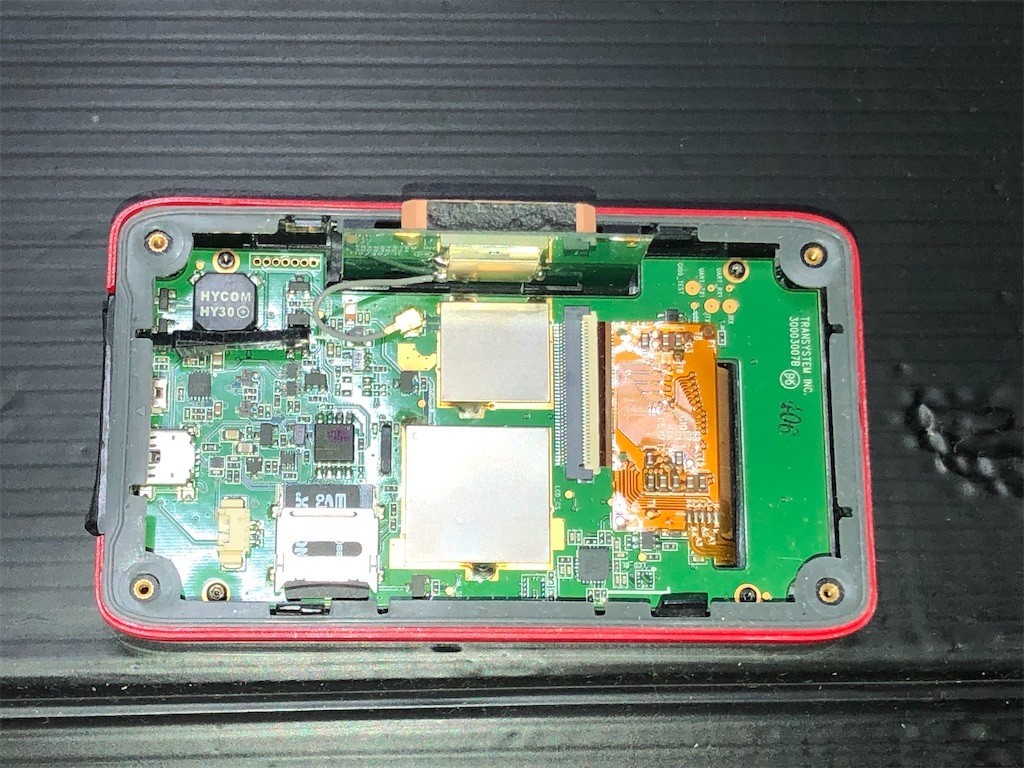

赤い枠と防水のゴムをセット。
f:id:devilcat:20211106202051j:image

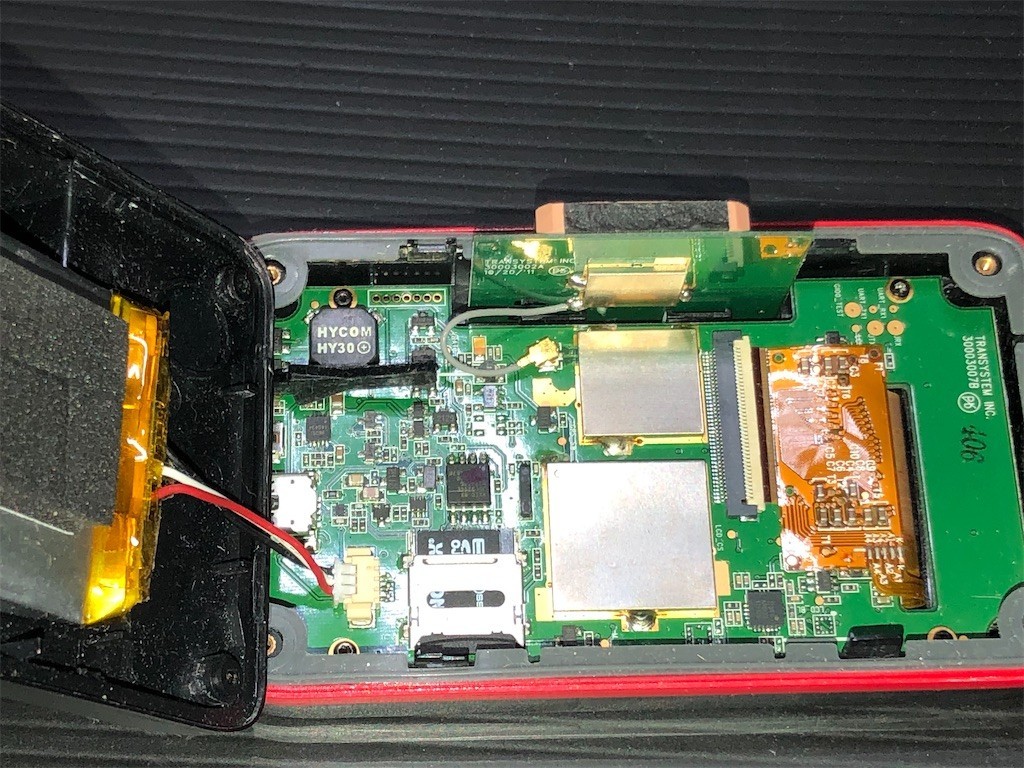

裏蓋に固定されてる充電池と接続。
f:id:devilcat:20211106202047j:image

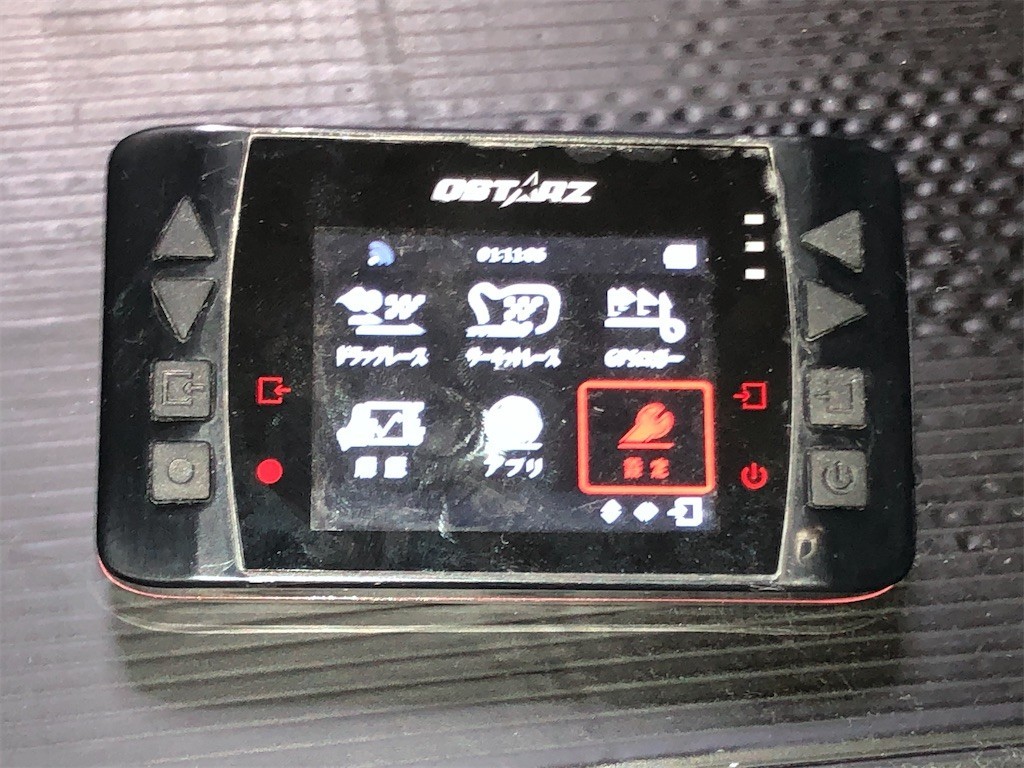

電源が入ることを確認したら、裏蓋を締め付けたらおしまいです。

f:id:devilcat:20211106202609j:image
