タンクキャップのキーシリンダー加工

純正のタンクキャップを使いつつ楽にタンクキャップを開けるためにキーシリンダーを加工することにしました。

マイナスドライバーで開けることができるようにすれば、鍵を忘れてしまって給油できないなんてことも防げます。

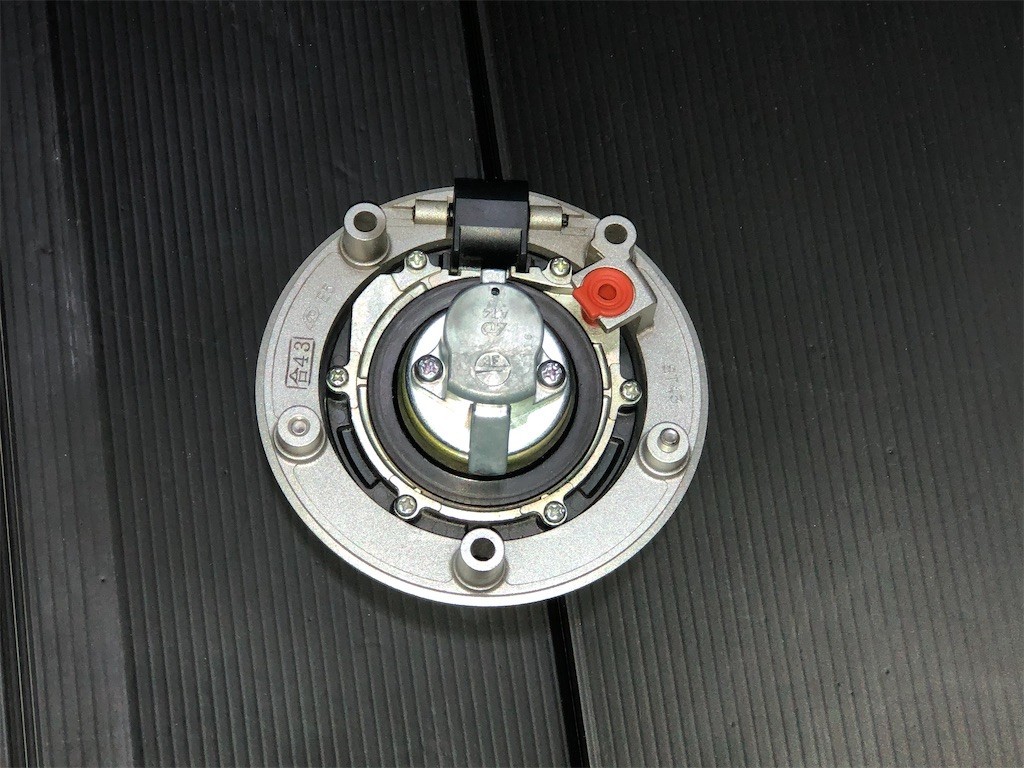

取り外したタンクキャップをひっくり返し真ん中付近のネジを2本取ります。

f:id:devilcat:20210316232734j:image

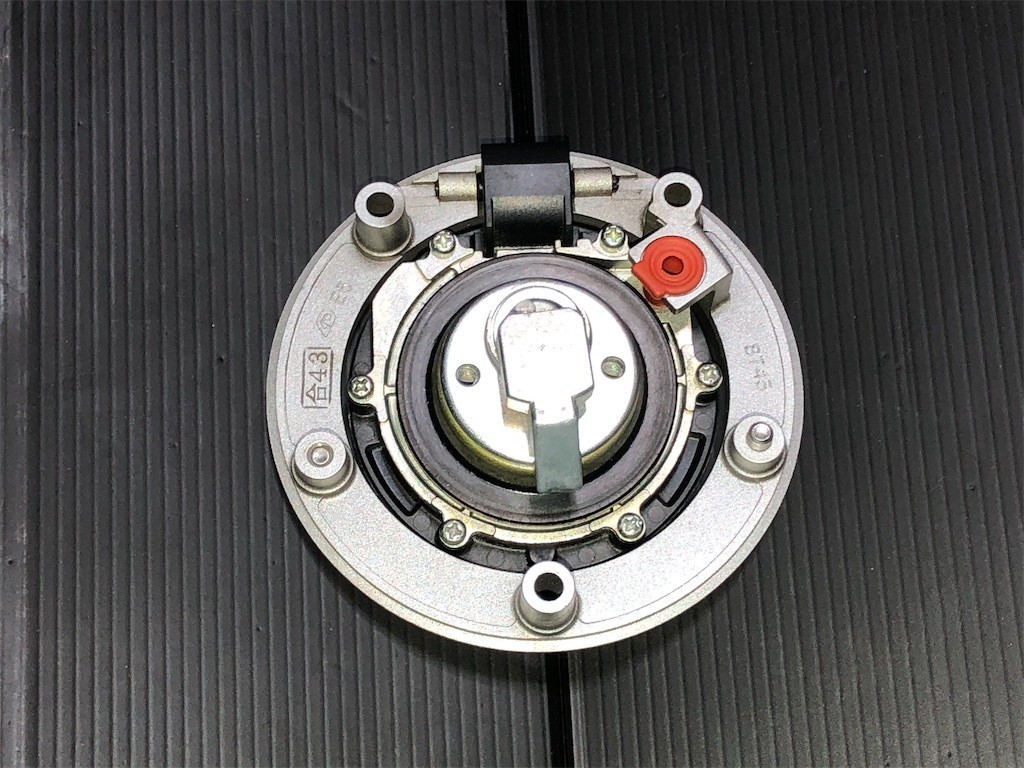

一つ目のカバーを取って
f:id:devilcat:20210316232720j:image

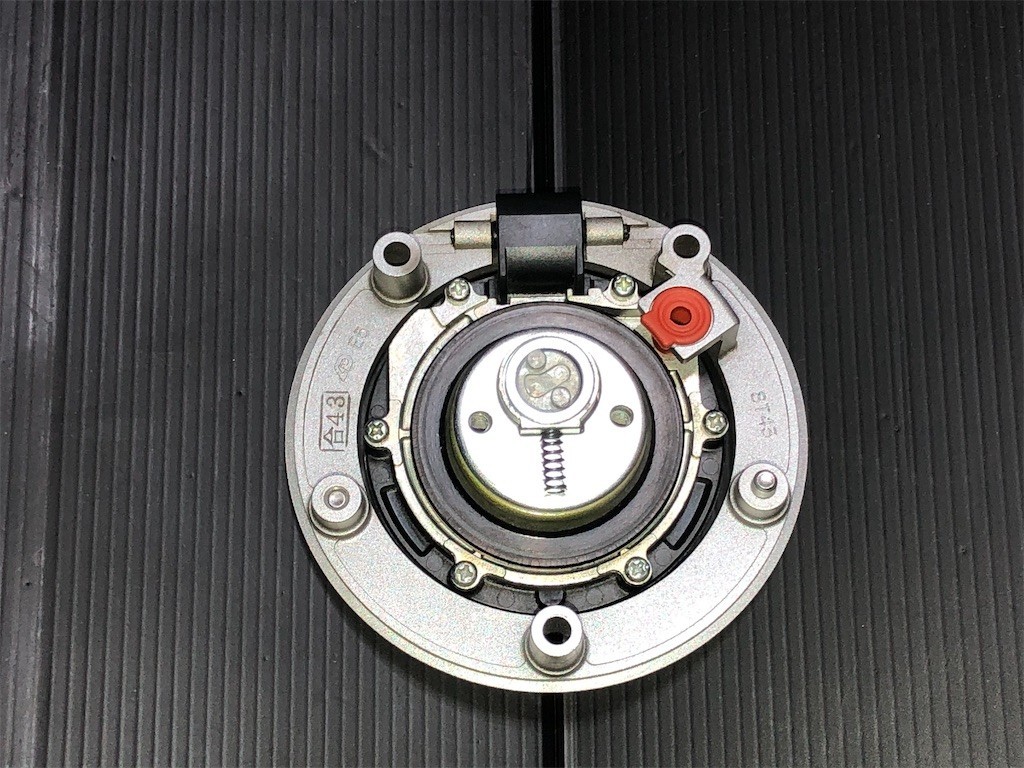

ロックのキーを取るとバネちゃんがいらっしゃいます。
f:id:devilcat:20210316232731j:image

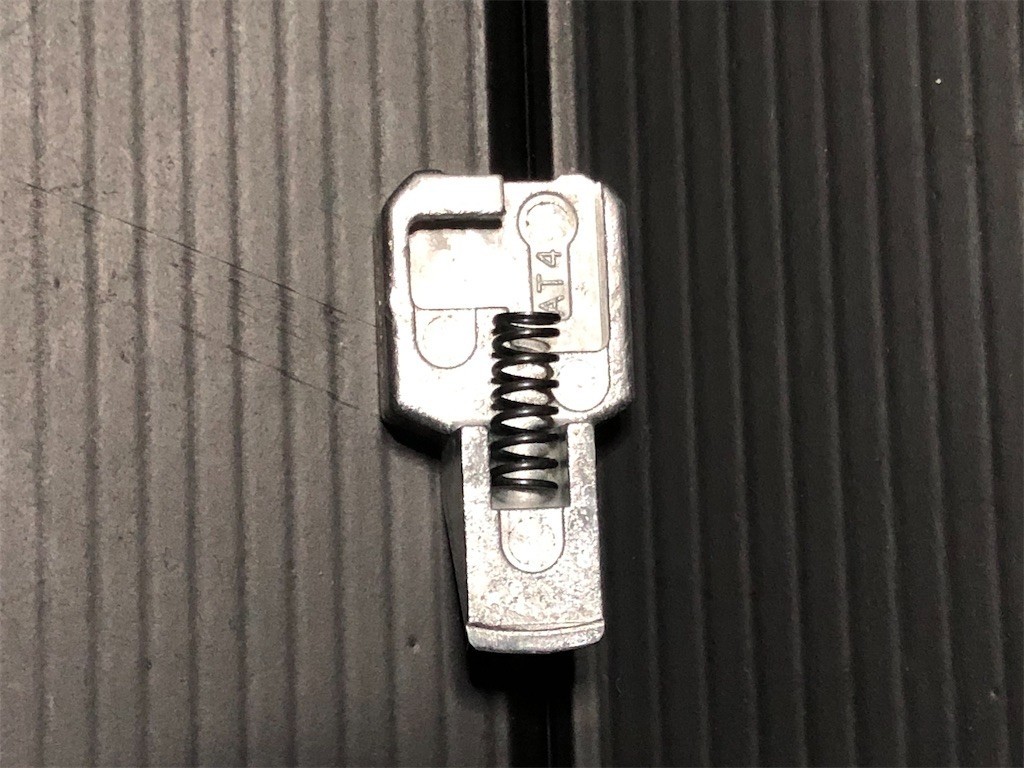

ちゃんとキーが戻るようにバネが仕込んである、と。
f:id:devilcat:20210316232738j:image

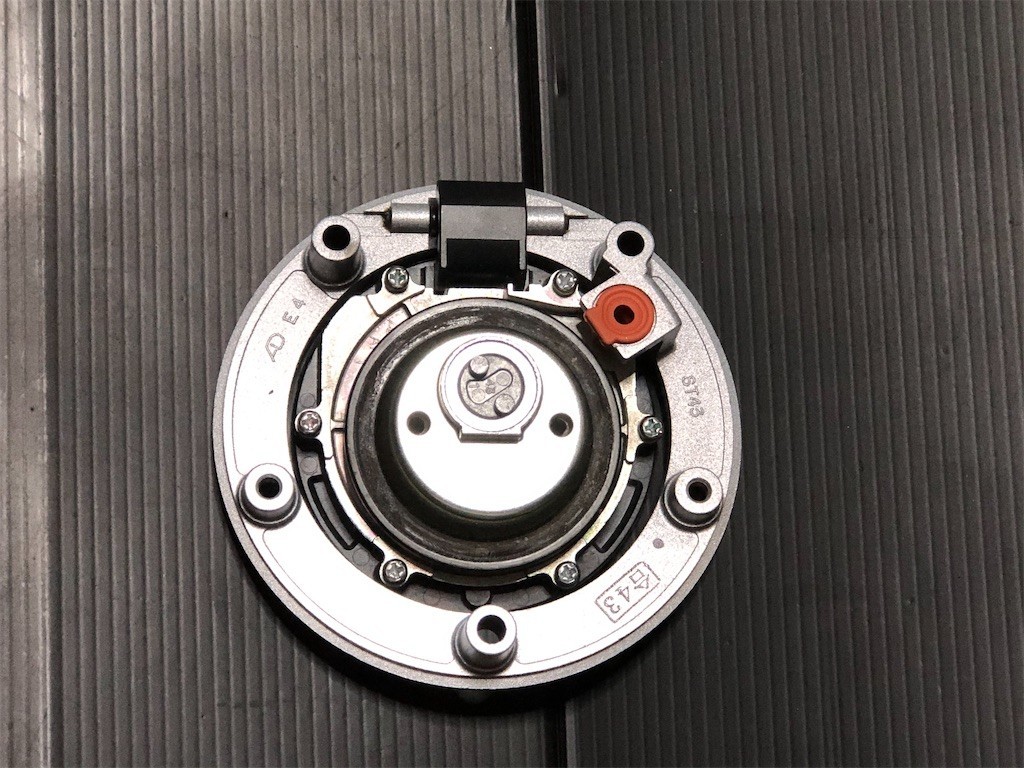

さらにカバーを外して、キーシリンダーのワッシャーを外します。

f:id:devilcat:20210316232716j:image

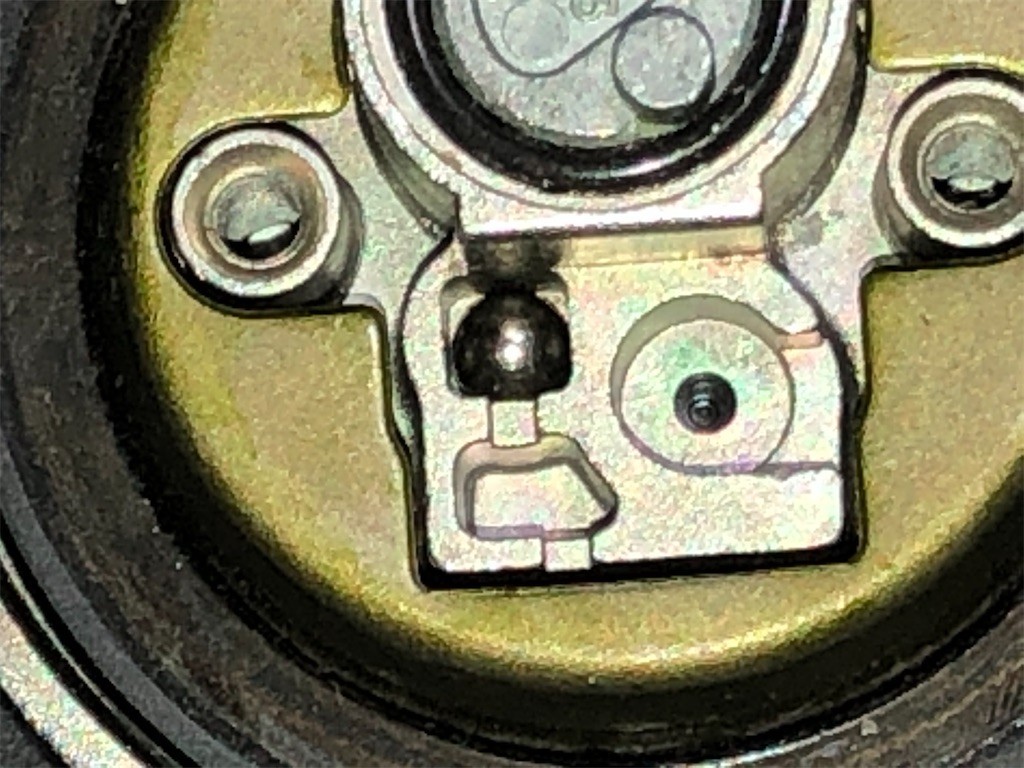

すると奥底にタマタマがいらっしゃいます。

ひっくり返すと取れちゃうのでなくなさいように。
f:id:devilcat:20210316232745j:image

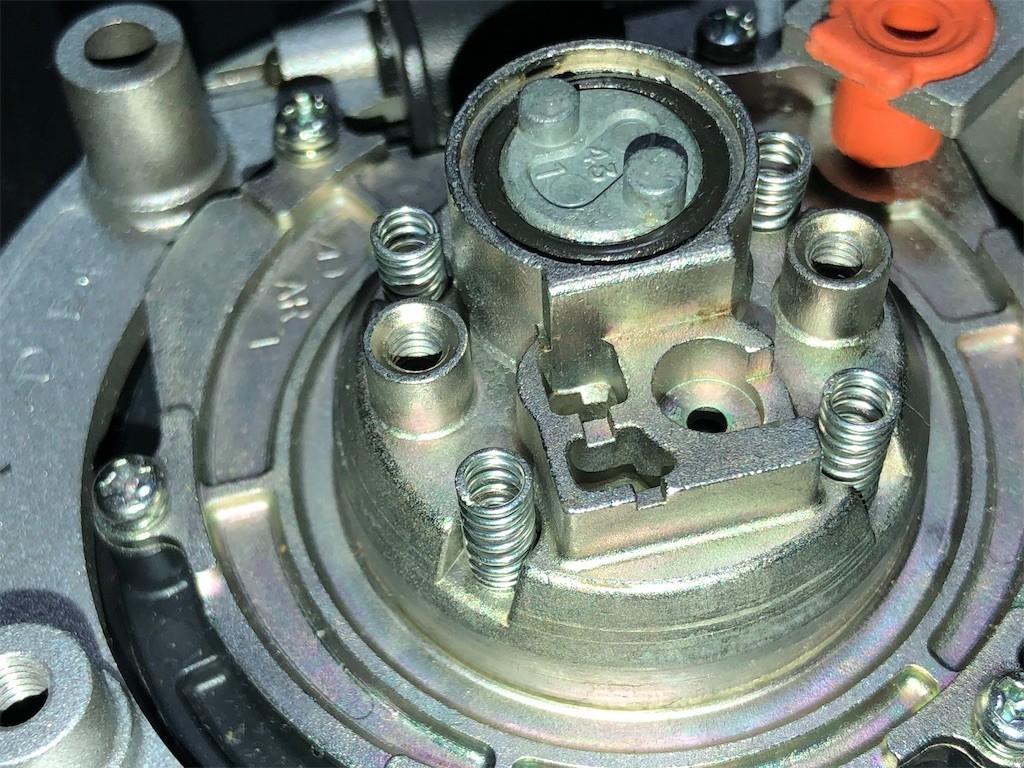

も一つカバーを外すと今度は4本のバネがお目見えです。
f:id:devilcat:20210316232724j:image

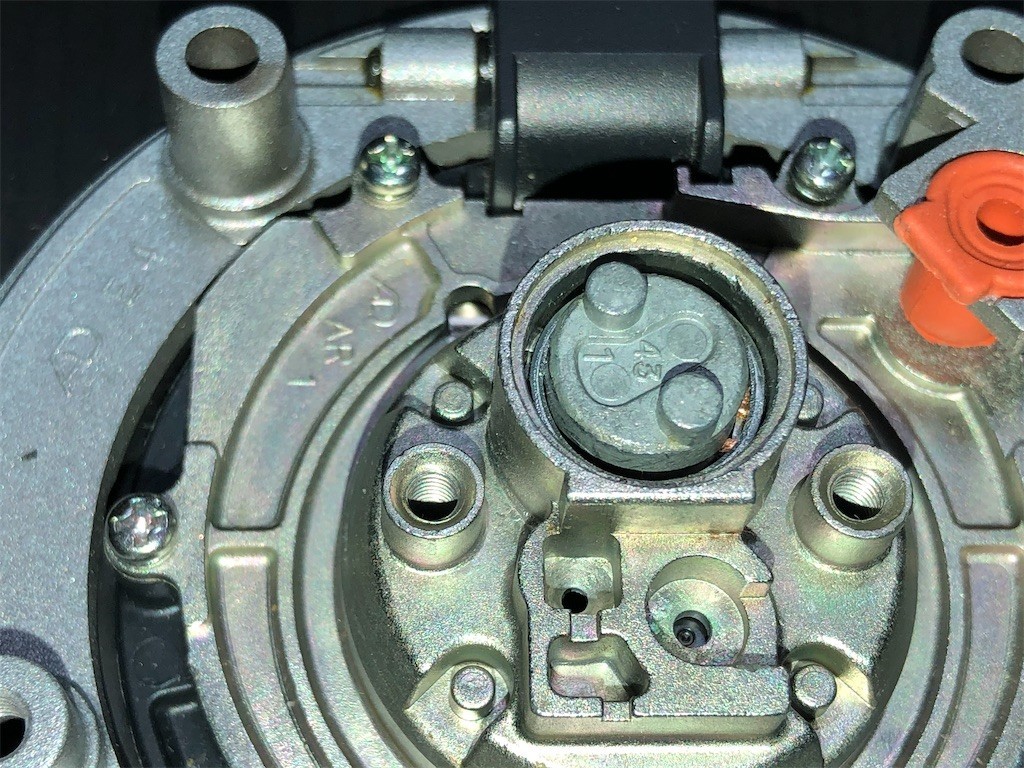

細い精密ドライバー等でキーシリンダーの周りに入れてあるOリングを取ります。

傷つけないように細ーい精密ドライバーがよいです。
f:id:devilcat:20210316232711j:image

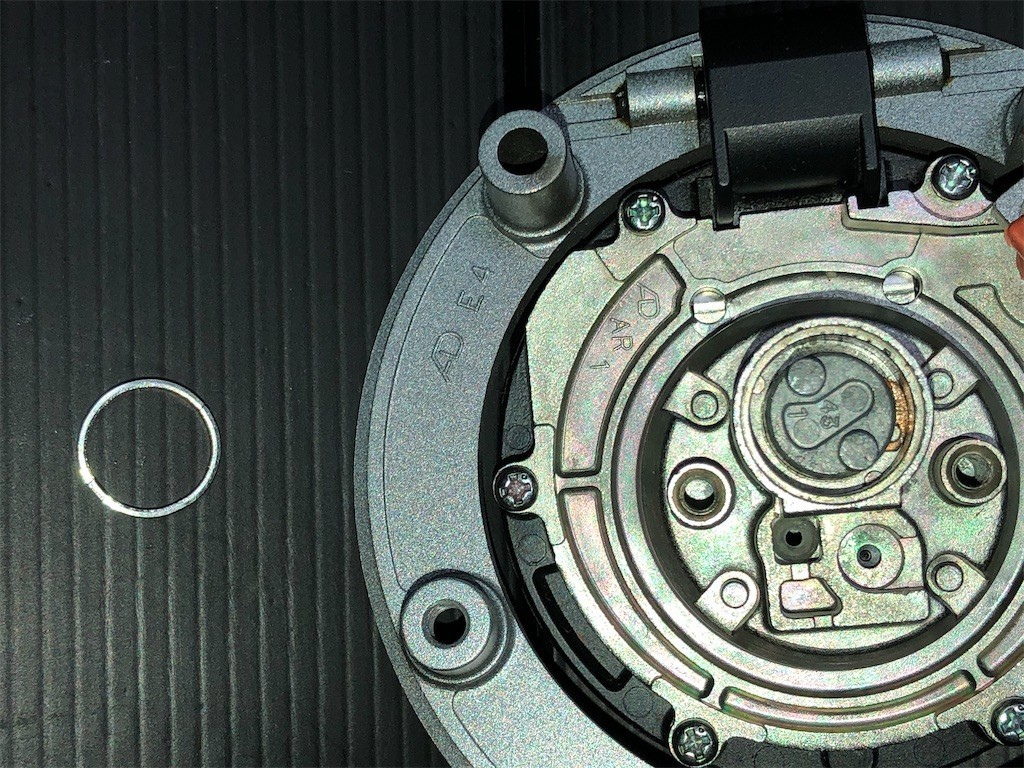

さらにワッシャーがいるので取り外します。f:id:devilcat:20210316232727j:image

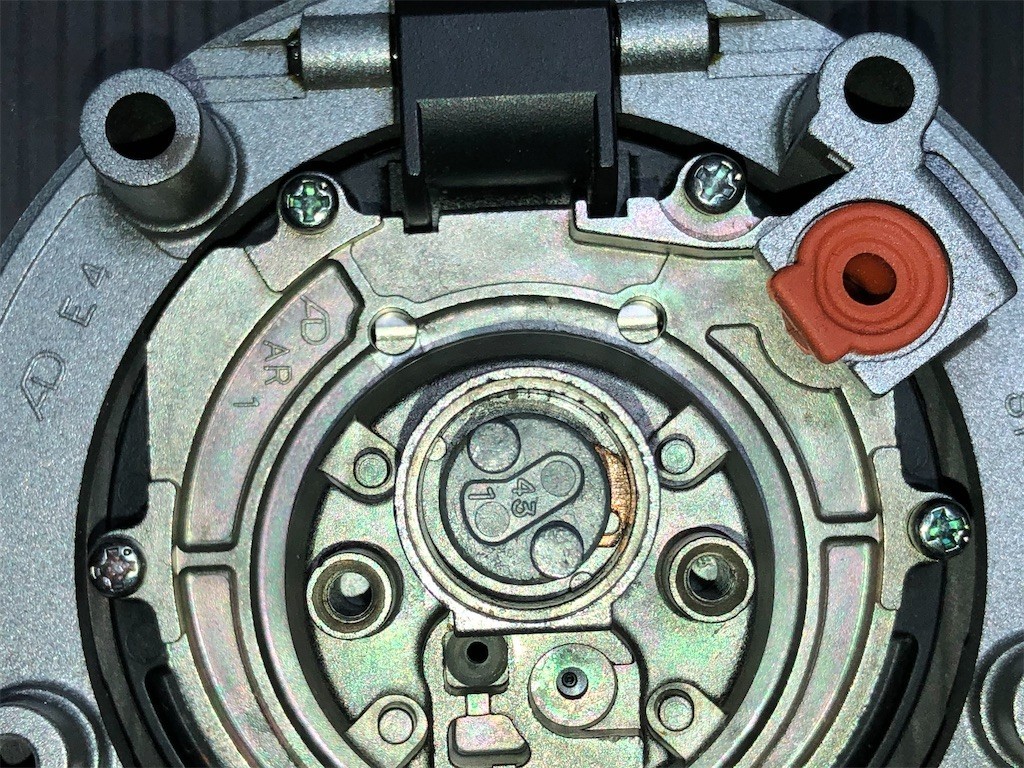

キーシリンダー横に見える茶色い部品が抜け止めになっています。

バネで飛び出でいるだけなので、これを精密ドライバーで引っ込めてキーシリンダーを抜いてやります。
f:id:devilcat:20210316232708j:image

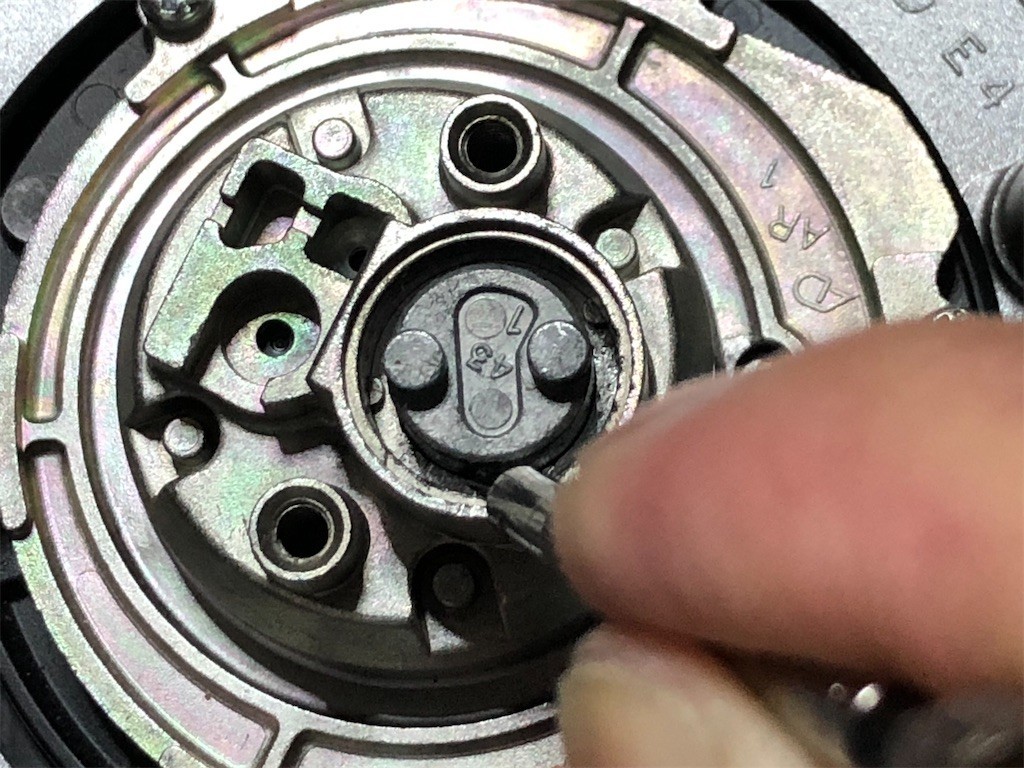

キーを刺さずに茶色いやつを引っ込めてやるとキーシリンダーが抜けます。

f:id:devilcat:20210317222552j:image

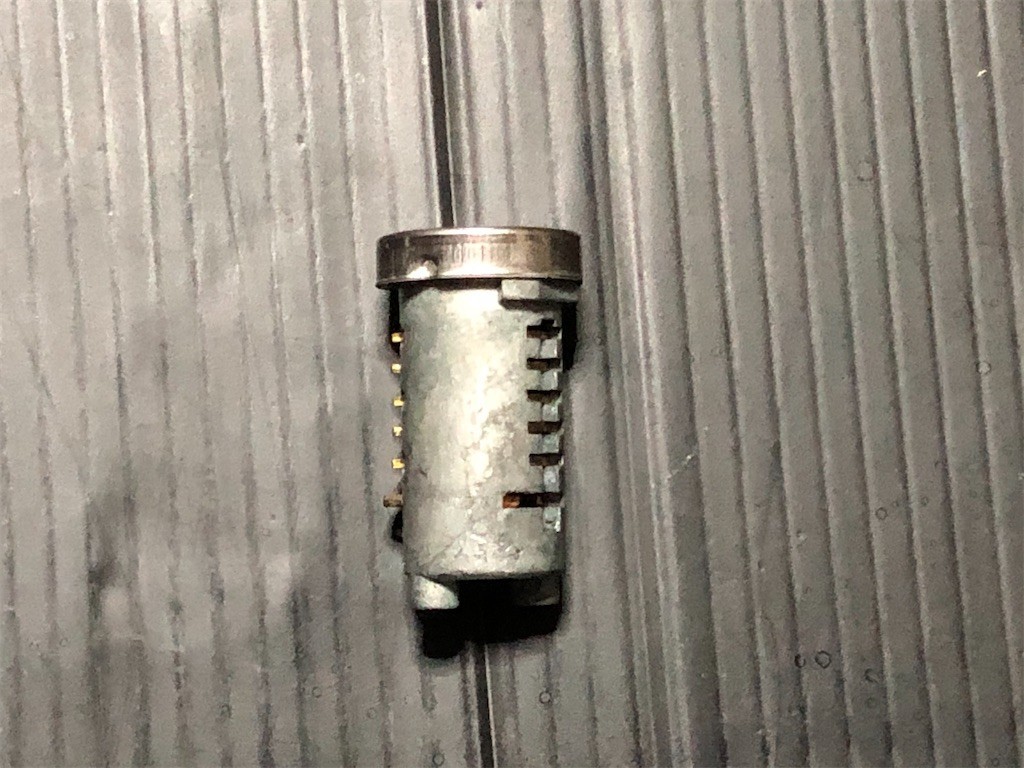

キーシリンダーが抜けました。

f:id:devilcat:20210317222707j:image

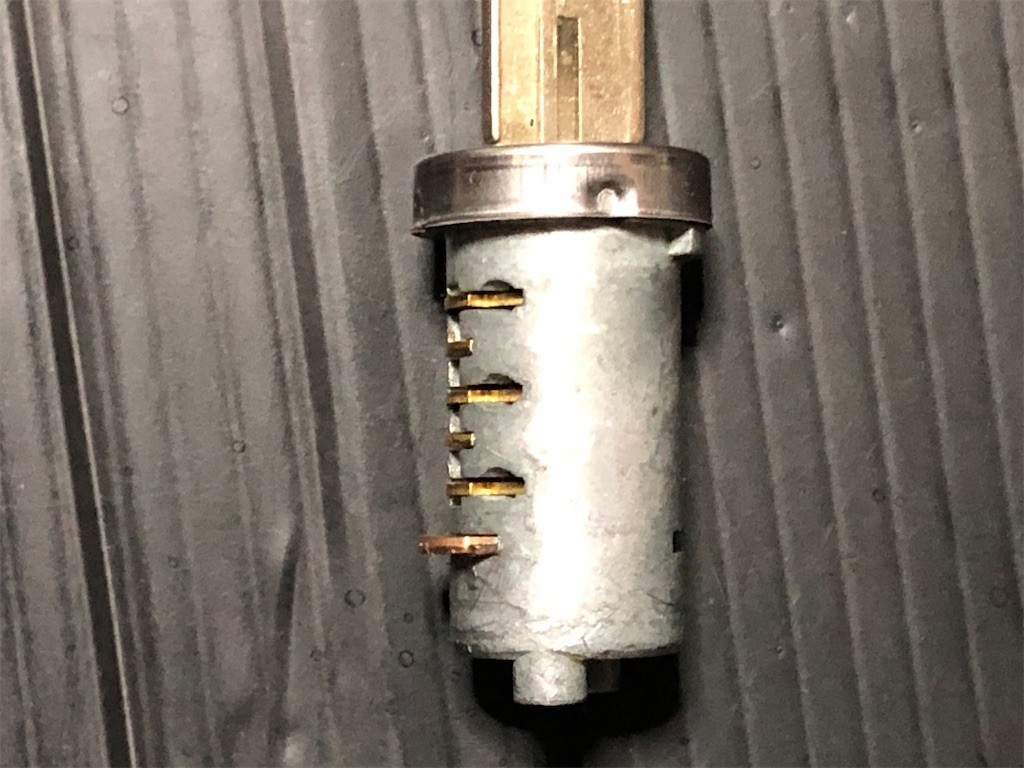

ちなみに鍵を刺すと引っ込むようになっていて、キーシリンダーが回るようになっています。
f:id:devilcat:20210317222742j:image

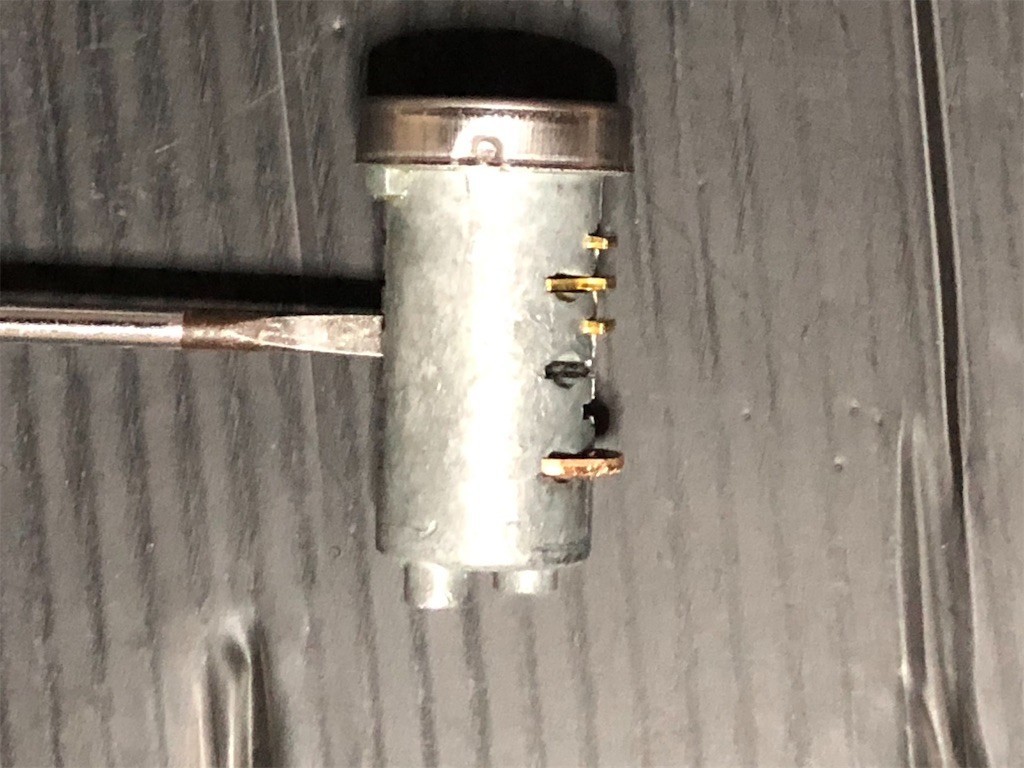

飛び出ている方と反対側から叩いてやると抜けます。
f:id:devilcat:20210317222735j:image

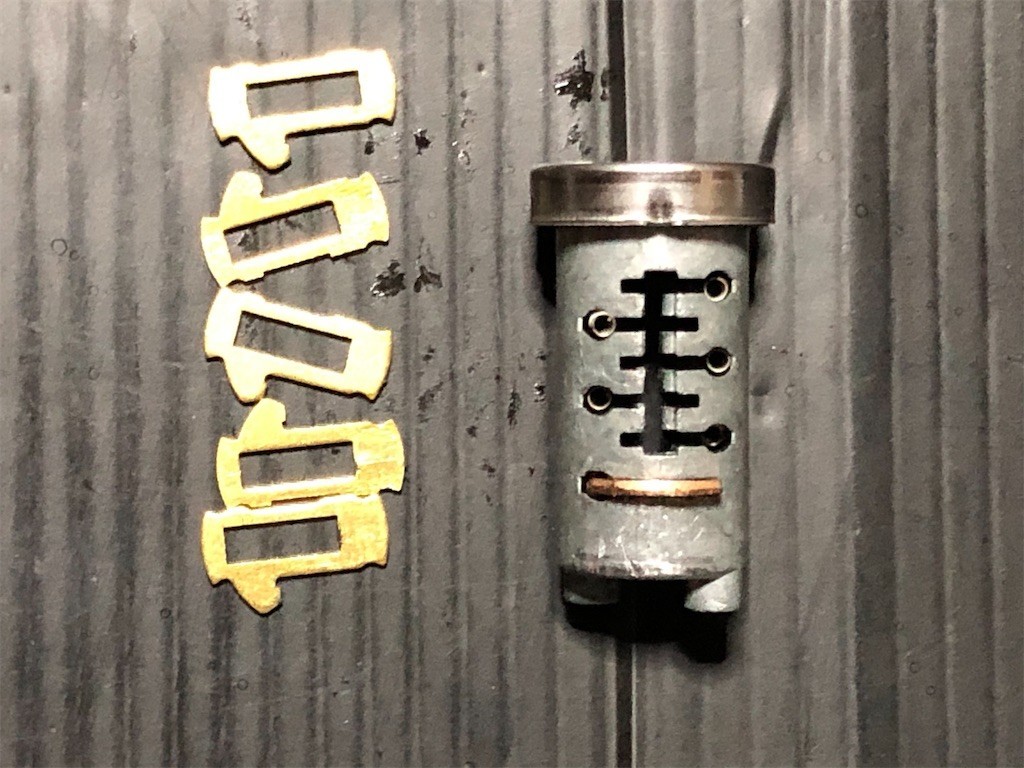

5枚とも抜けました。
f:id:devilcat:20210317222715j:image

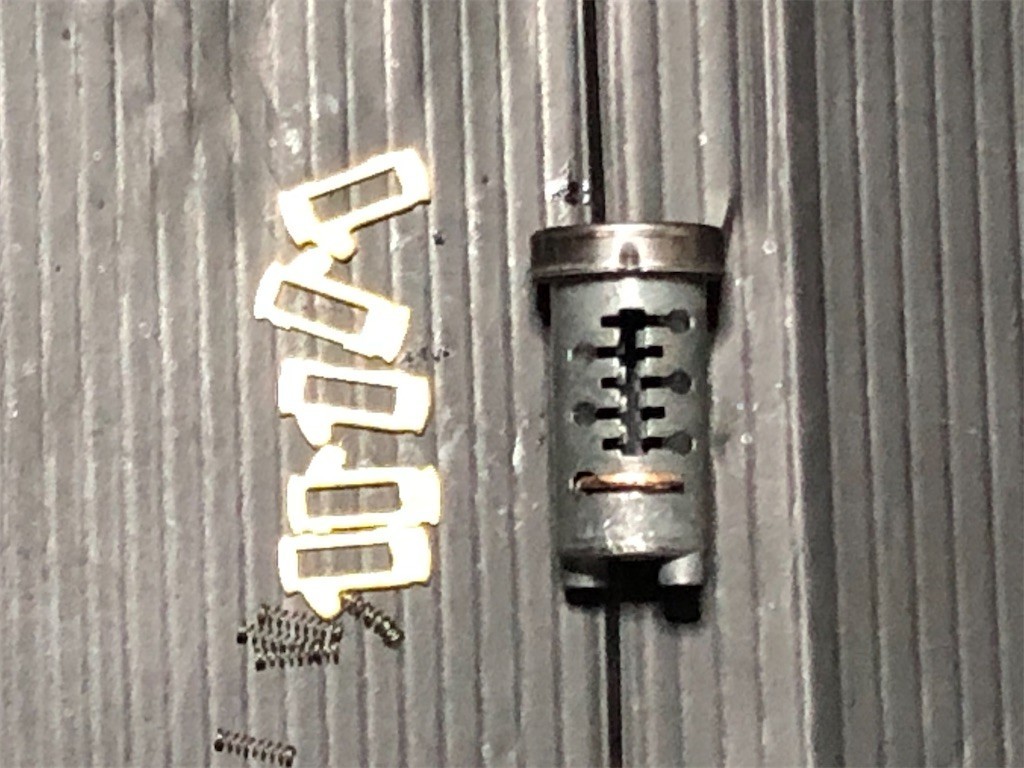

まだシリンダー側にスプリングが残っているので取り出しました。
f:id:devilcat:20210317222640j:image

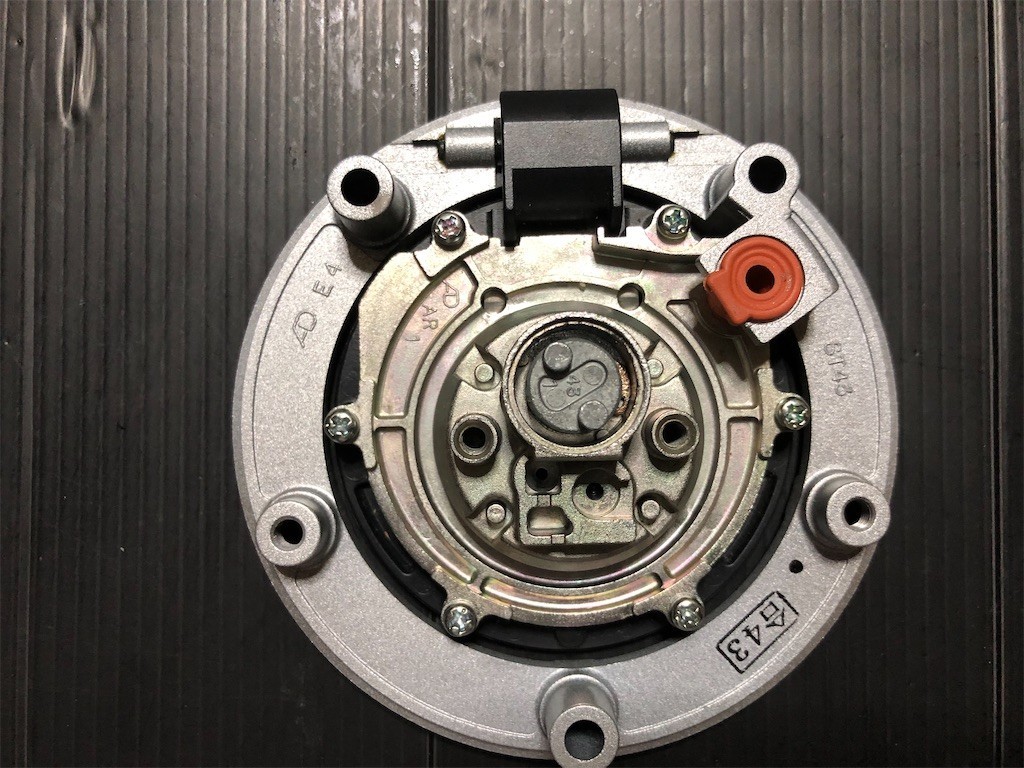

キーシリンダーをタンクキャップに戻します。
f:id:devilcat:20210317222731j:image

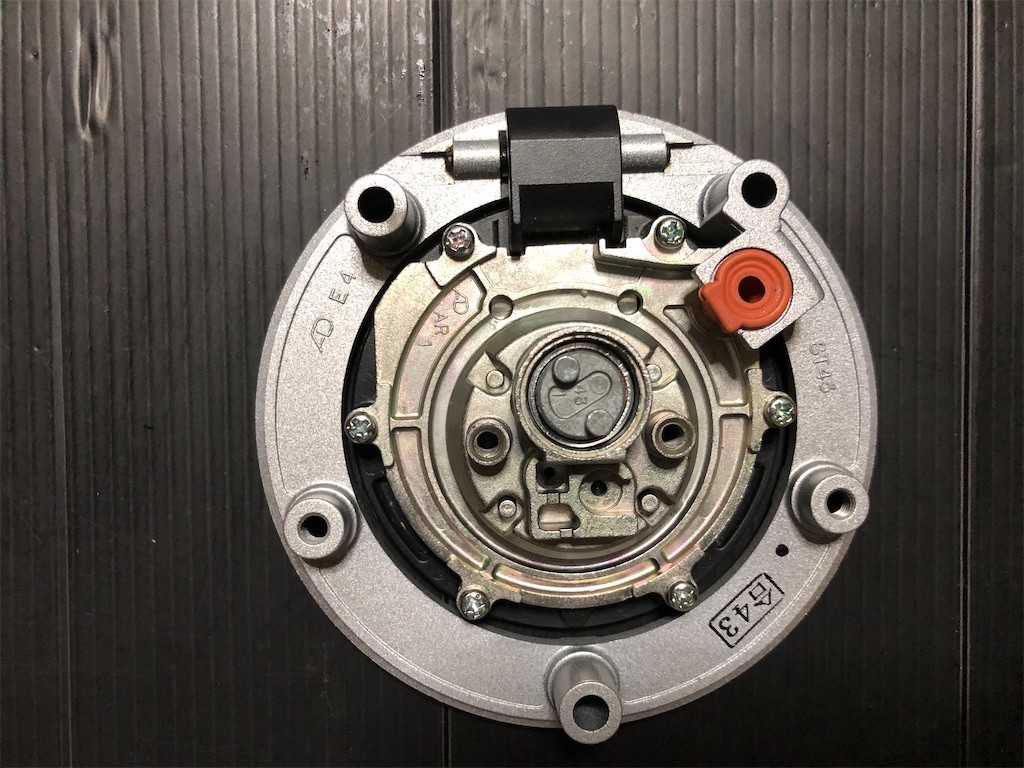

ワッシャーを入れます。
f:id:devilcat:20210317222654j:image

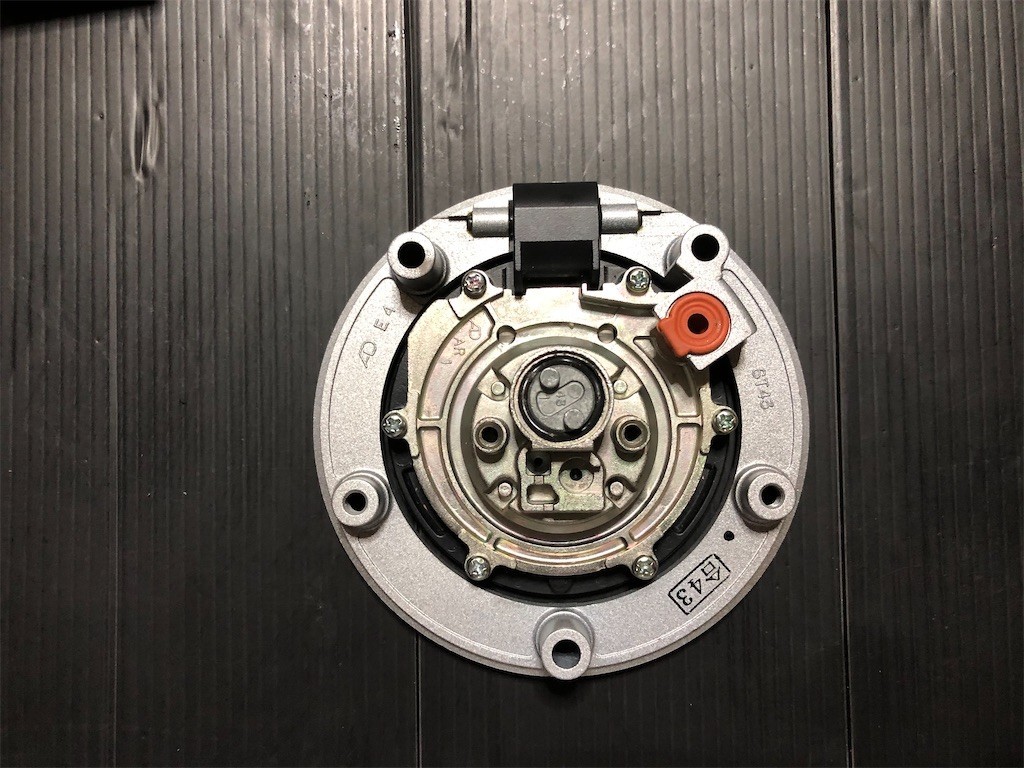

次にOリング。
f:id:devilcat:20210317222711j:image

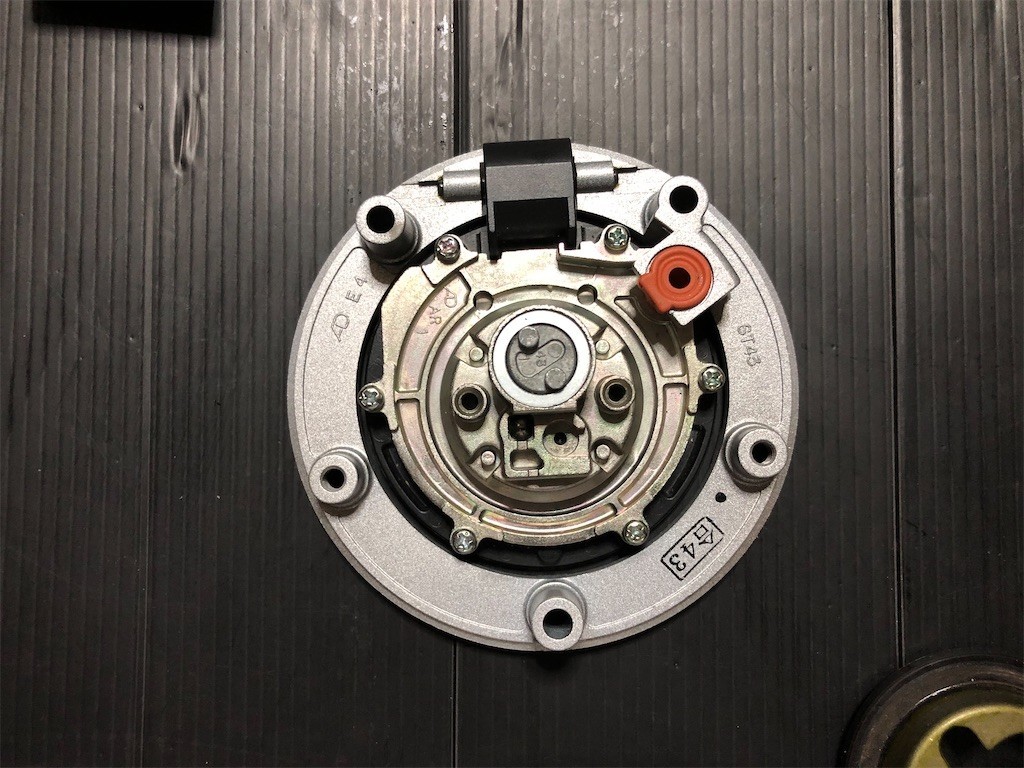

もう1枚ワッシャー。

面取りしてない面がOリング側です。

f:id:devilcat:20210317222720j:image

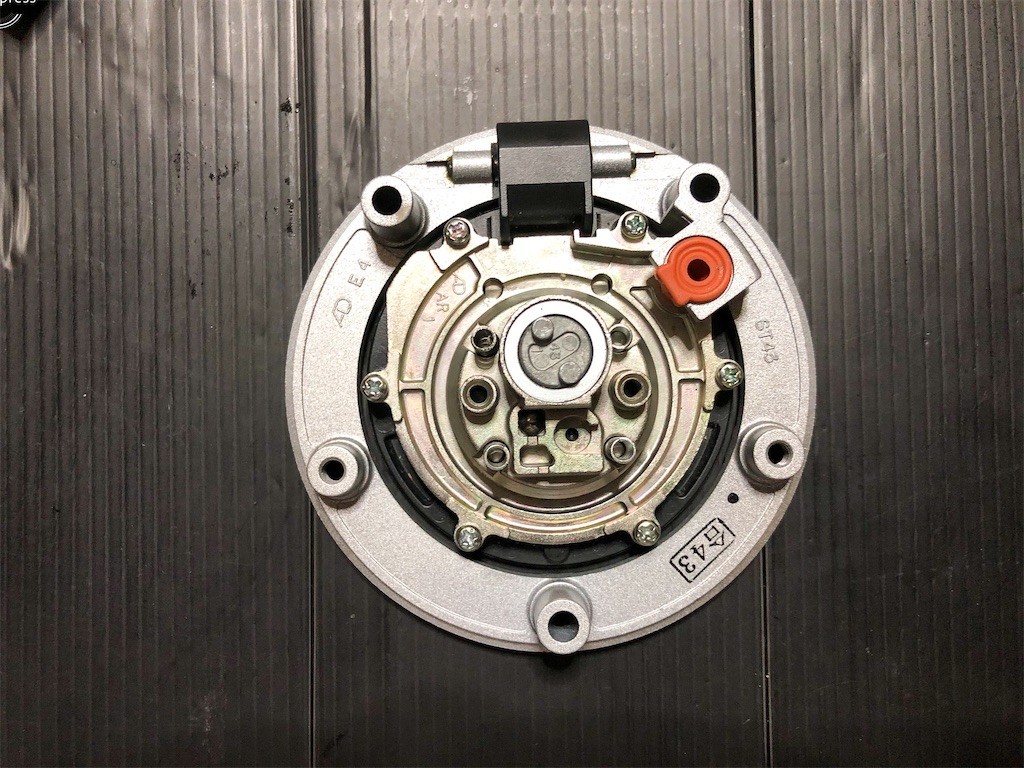

ちょっと分かりにくいですが、玉を挿入。

玉なのに挿入。

f:id:devilcat:20210317223321j:image

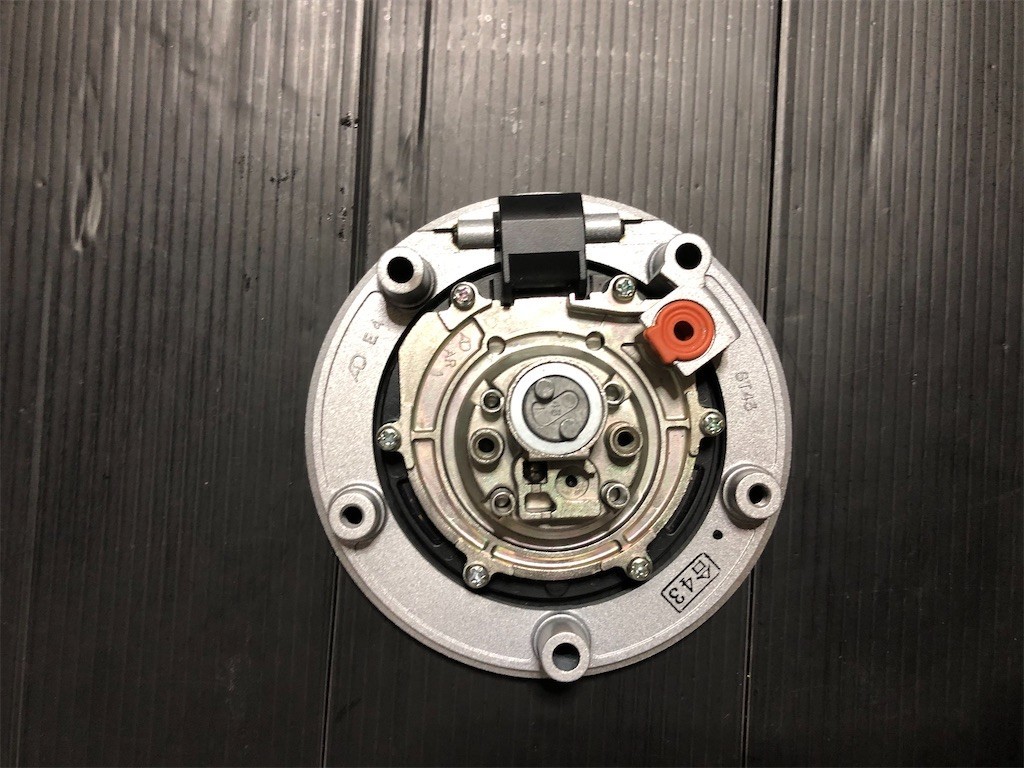

スプリング4本。

f:id:devilcat:20210317222636j:image

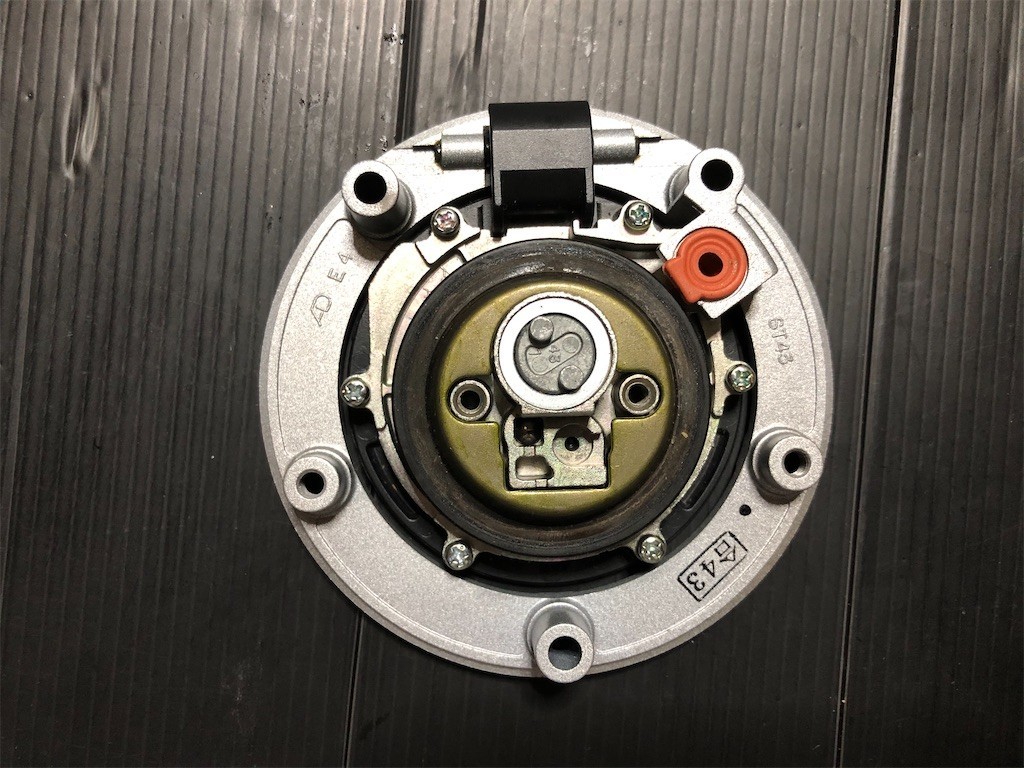

ゴム付きの蓋。
f:id:devilcat:20210317222702j:image

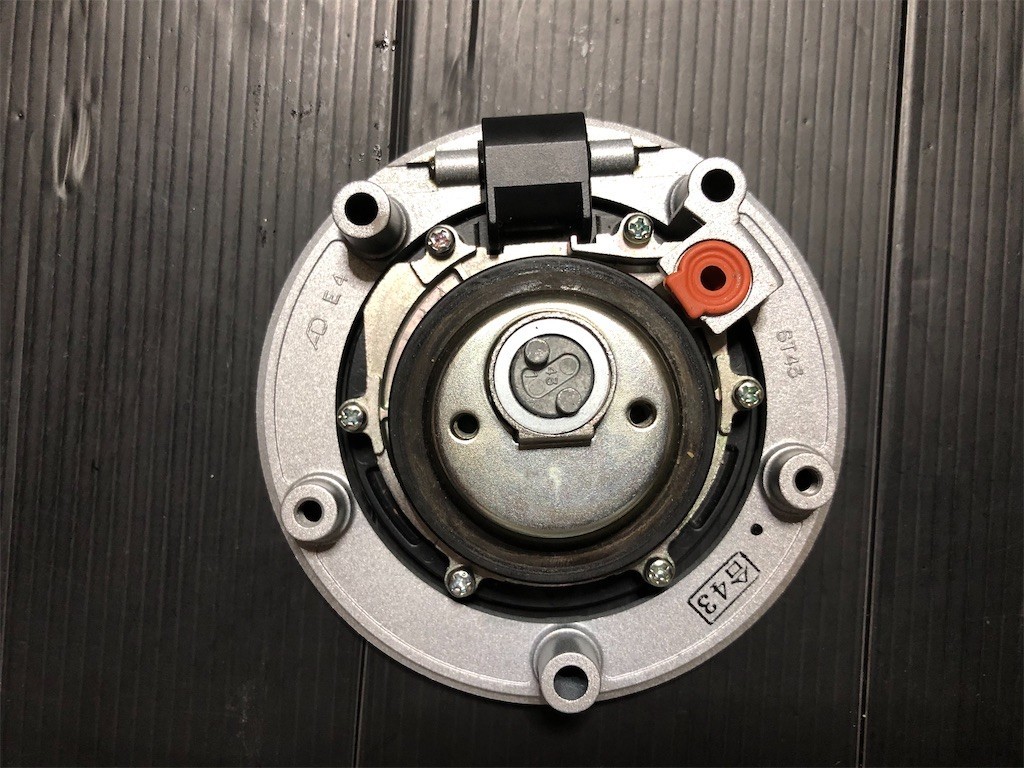

シルバーの蓋。
f:id:devilcat:20210317222739j:image

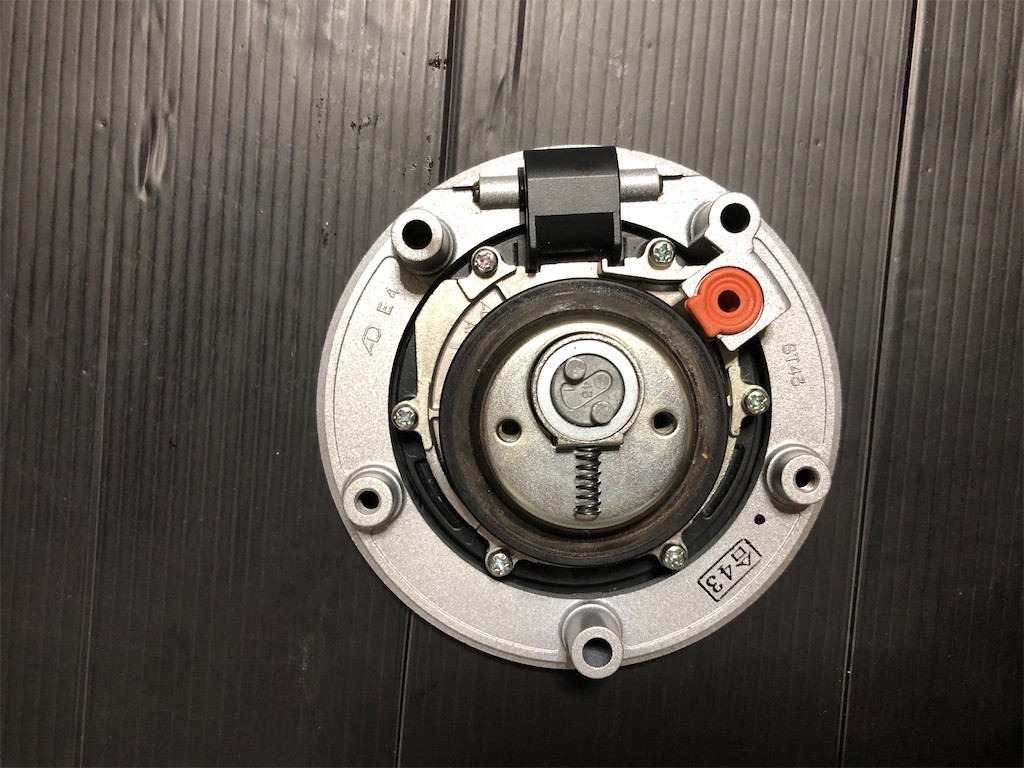

ロック用の爪のスプリング。
f:id:devilcat:20210317222645j:image

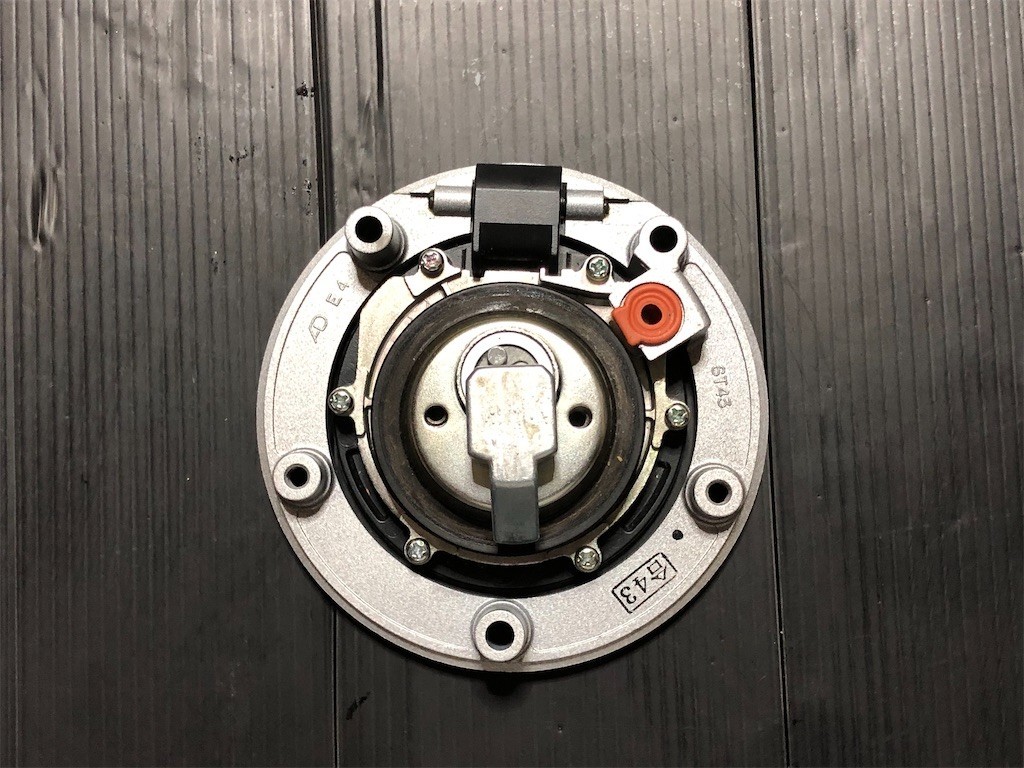

ロック用の爪。
f:id:devilcat:20210317222658j:image

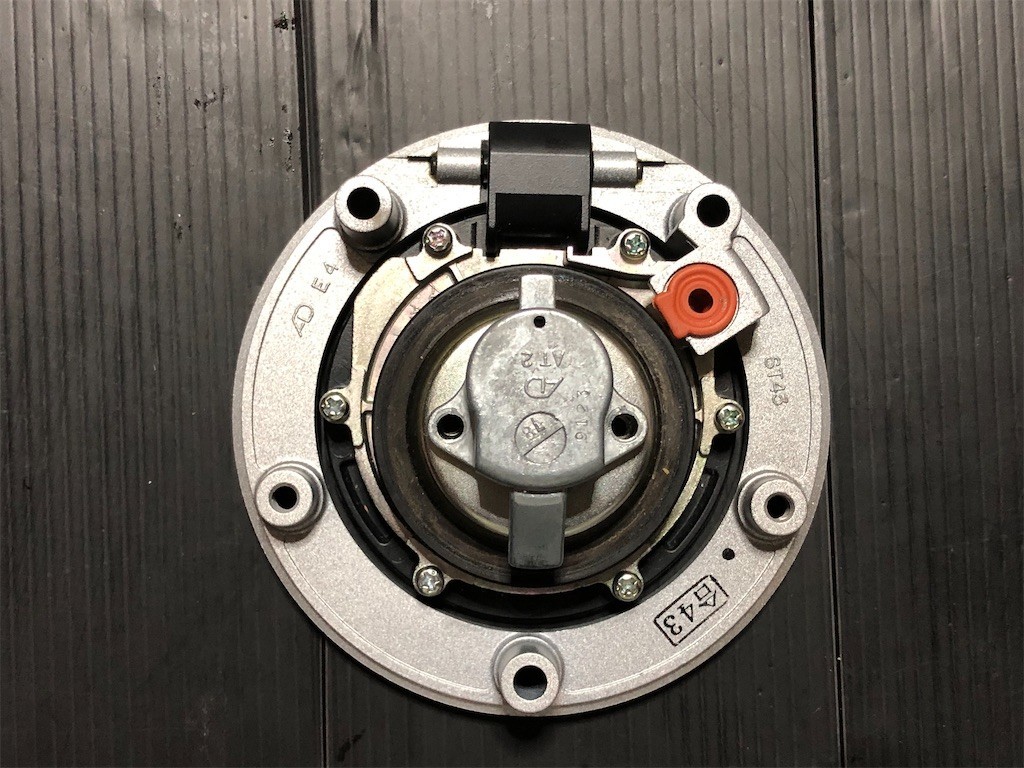

爪を固定するやーつ。
f:id:devilcat:20210317222724j:image

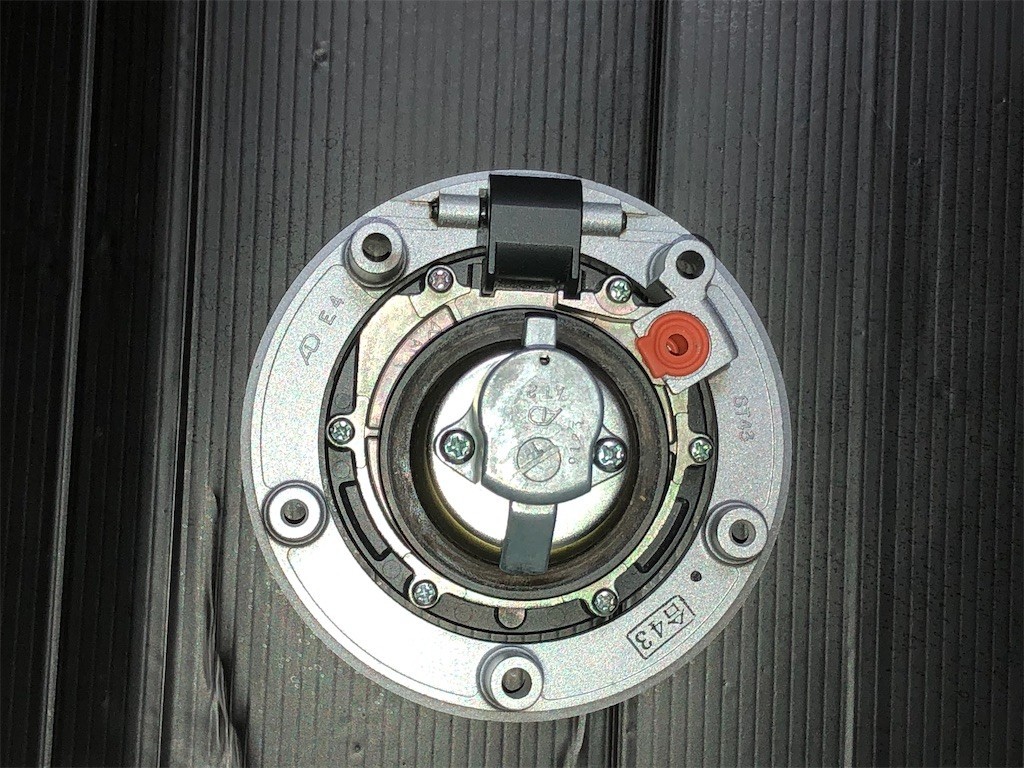

最後にネジ2本締めます。

f:id:devilcat:20210317223754j:image

最後にマイナスドライバーで動くことを確認して完了です!
